量利式本量利分析图，是既能直接反映利润和销售量依存关系，又可以同时反映贡献边际水平的一种图形。该图需要利用平面直角坐标系的第一象限和第四象限，以x 轴表示销售量，以y 轴表示利润或贡献边际，其绘制方法如下。

（1）先画贡献边际线，即过原点画一条以单位贡献边际为斜率的直线。

（2）画出利润线，即按照固定成本的数值，在y 轴上标出-a 的位置，过-a画一条平行于贡献边际线的平行线。

（3）利润线与x 轴的交点即为保本点。

（4）假设实际或预计销售量为x1，过x1做虚线分别与利润线和贡献边际线相交，并被截成两段。第一段等于利润；第二段等于固定成本；两段之和为贡献边际。只要读出这些线段的长度。就可以得到在一定销售量的条件下企业可获得的贡献边际和利润。(www.daowen.com)

从图4-12 量利式本量利分析图中可以看到，在贡献边际指标大于零的条件下，当销售量为零时企业将发生最大的亏损额，其数额等于固定成本。此图还可以清楚地反映出业务量变动对贡献边际和利润的影响，但它的缺点是不能显示业务量对成本的影响。它的特点是将纵轴上的销售收入与成本因素略去，使坐标图上仅仅反映利润与销售数量之间的依存关系。

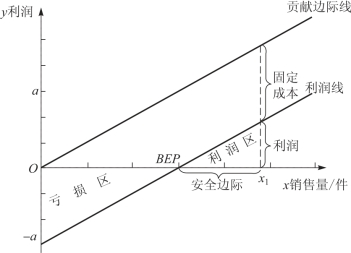

图4-12　量利式本量利分析图

量利式本量利分析图是最简单的一种本量利分析图，它易被企业的管理人员所理解和接受。因为，它直接表达了销售量与利润之间的关系：当销售量为零时，企业的亏损就等于固定成本；随着销售量的增长，亏损逐渐减低，盈利逐渐增加。
