贡献式本量利分析图因其能直观地反映出贡献边际的大小而得名。该图的特点是将固定成本线置于变动成本线之上，总成本线是一条平行于变动成本线的直线，它反映了贡献边际与其他各因素的关系，如图4-10所示，其绘制步骤如下。

（1）建立直角坐标系，横轴表示产品销售量，纵轴表示成本或销售收入。

（2）以坐标原点为起点，以单位变动成本为斜率，绘制变动成本线。

（3）在纵轴上找出固定成本数值点，以单位变动成本为斜率，绘制总成本线。

（4）以坐标原点为起点，销售单价为斜率，绘制销售收入线。

贡献式本量利分析图与传统式本量利分析图一样，可以显示出保本点，即销售收入线与总成本线的交点；也能反映出任一销售量下的企业利润情况。

从图4-10 中不难发现以下变化规律：

（1）销售收入线与变动成本线、总成本线相交的两个角相等，夹角的大小反映着贡献边际率的高低，直接影响着利润的增减变化，夹角越大，利润越高，反之，越低。

(www.daowen.com)

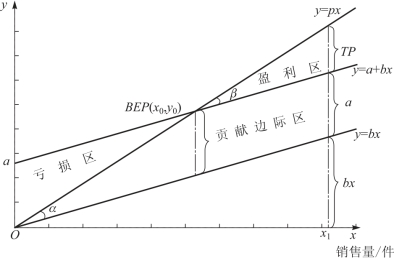

图4-10　贡献式本量利分析图

（2）只要单价大于单位变动成本，则必然有贡献边际存在。

（3）贡献边际应当首先补偿固定成本，只有超额的部分才构成企业的利润。

贡献式本量利分析图与传统本量利分析图最大的区别，在于它能反映任一销售量下的贡献边际，而传统式本量利分析图则不能。由于销售收入与变动成本的差额为贡献边际，所以图4-10 中销售收入线与变动成本线的垂直距离即为贡献边际。总成本线与变动成本线间的垂直距离为固定成本。在保本点左侧，贡献边际小于固定成本，所以为亏损区；在其右侧，贡献边际大于固定成本，所以为盈利区。因此，这种本量利分析图的优点是：可以表示贡献边际的数值，直观、有效地反映了贡献边际、固定成本及利润的关系，为企业经营决策提供有价值的会计信息。企业的销售收入随销售量成正比例增长，这些收入首先用于弥补产品自身的变动成本，剩余的是贡献边际。贡献边际随销售量增加而增加，当其达到固定成本值时（到达BEP 点），企业处于盈亏临界状态；当贡献边际超过固定成本后，企业进入盈利状态，即图4-10 中的盈利区。

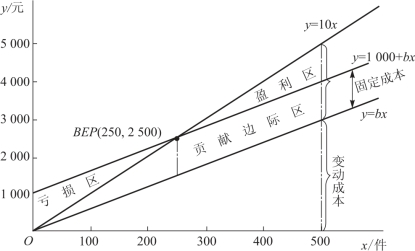

【例4-11】甲企业只生产一种产品，单位产品售价10 元，单位产品变动成本6 元，全月固定成本1 000 元，全月预计销售量500 件。据此作贡献式本量利分析图，如图4-11所示。

图4-11　贡献式本量利分析图

本例中，单价10 元大于单位变动成本6 元，贡献边际总额为500×（10-6）＝2 000（元），先用于补偿固定成本1 000 元，超额部分2 000-1 000＝1 000（元）为企业利润。保本量1 000÷（10-6）＝250（件）。

贡献式本量利分析图的主要特点是将固定成本置于变动成本之上，它强调的是贡献边际的构成及其形成过程。保本点的贡献边际刚好等于固定成本；超过保本点的贡献边际大于固定成本，也就实现了利润；而不足保本点的贡献边际小于固定成本，则表明发生了亏损。应该说，该方式更符合变动成本法的思路，也更符合盈亏临界点分析的思路。
