本节介绍《城市道路和建筑物无障碍设计规范》的主要内容,并对公共交通工具的无障碍改造要求做一个简单介绍。不同道路和建筑的改造要求见下表3-2-1—3。

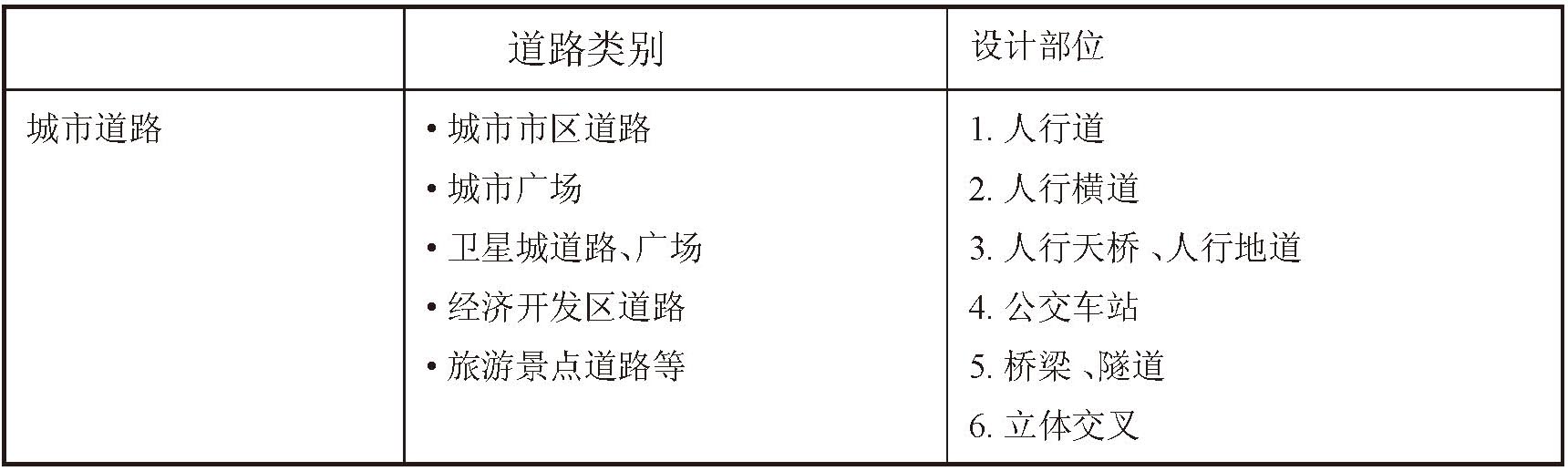

表3-2-1 城市道路无障碍设施设计范围

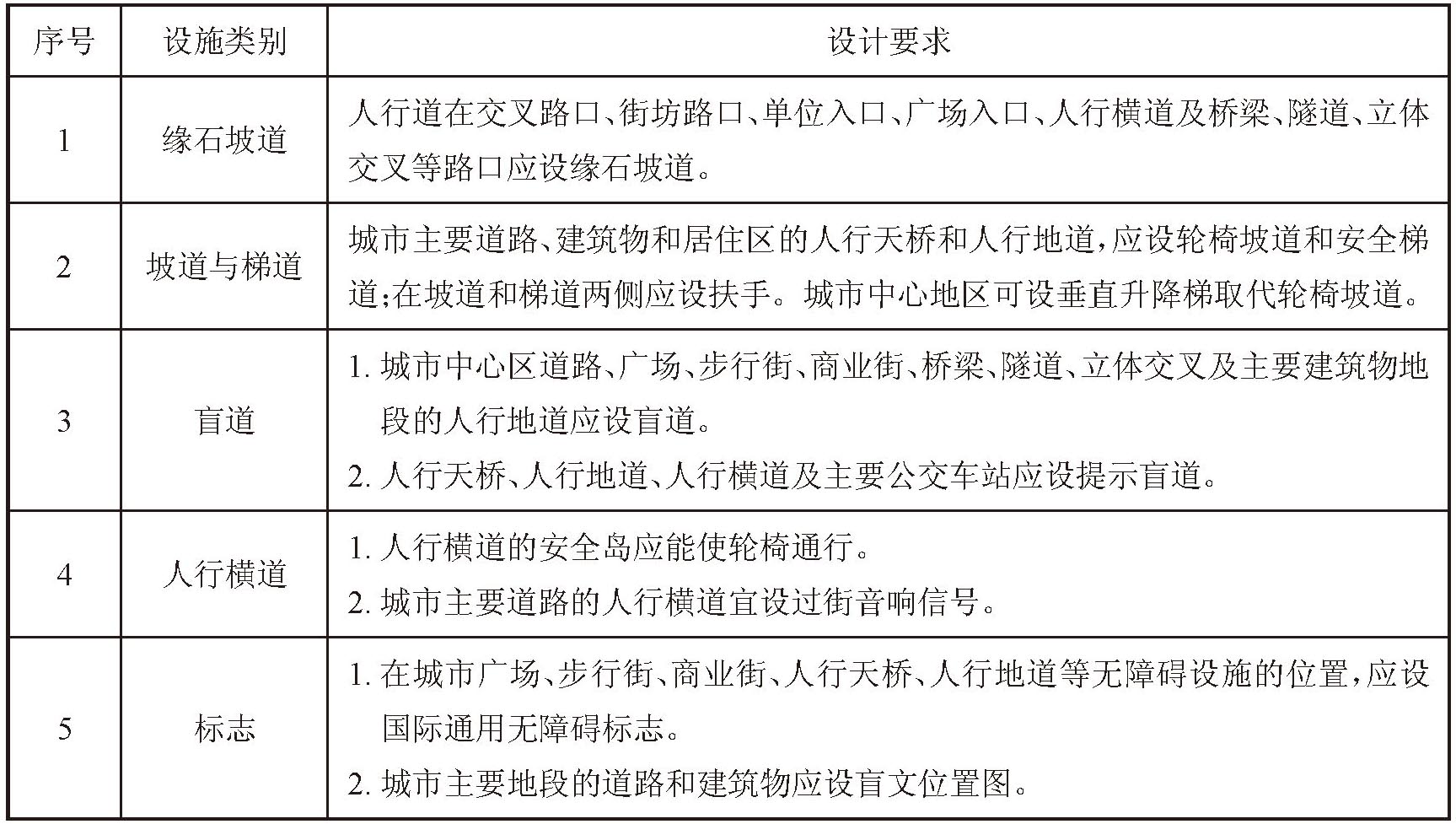

表3-2-2 人行道路无障碍设施与设计要求

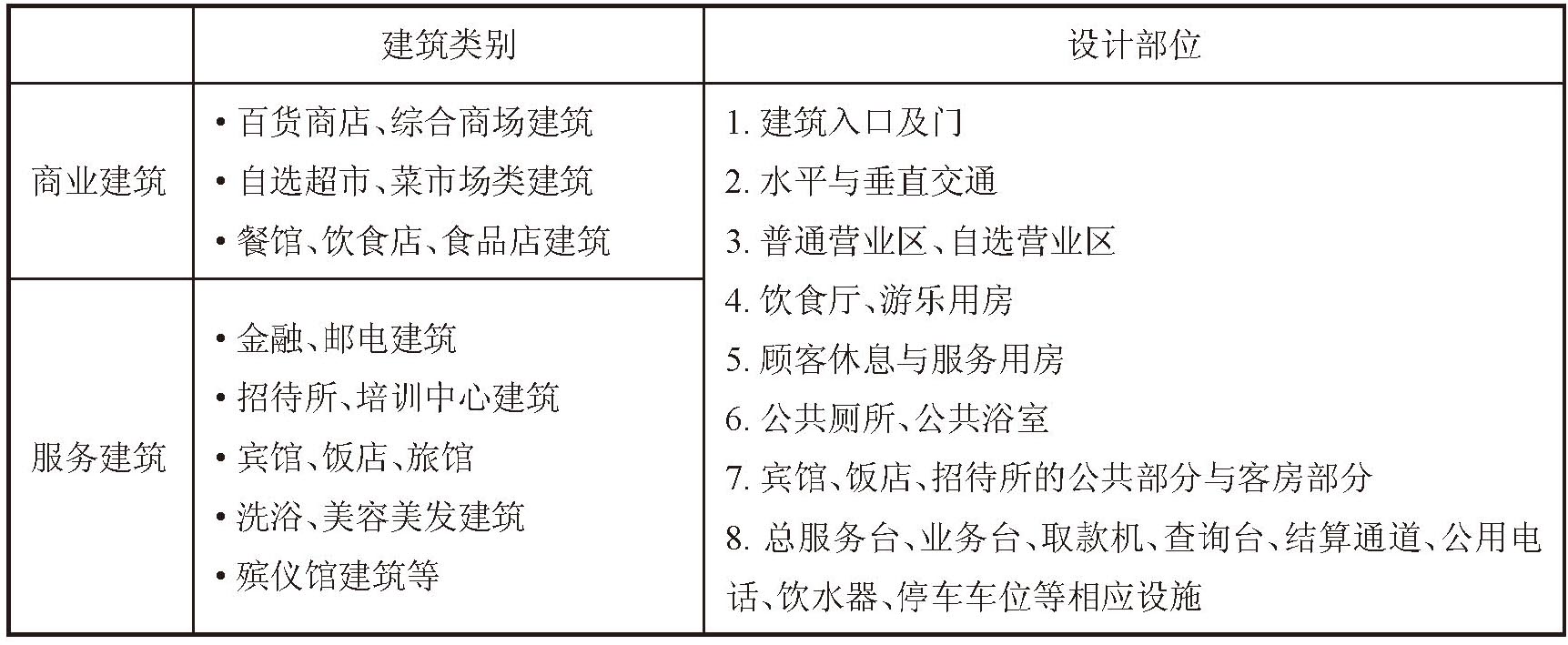

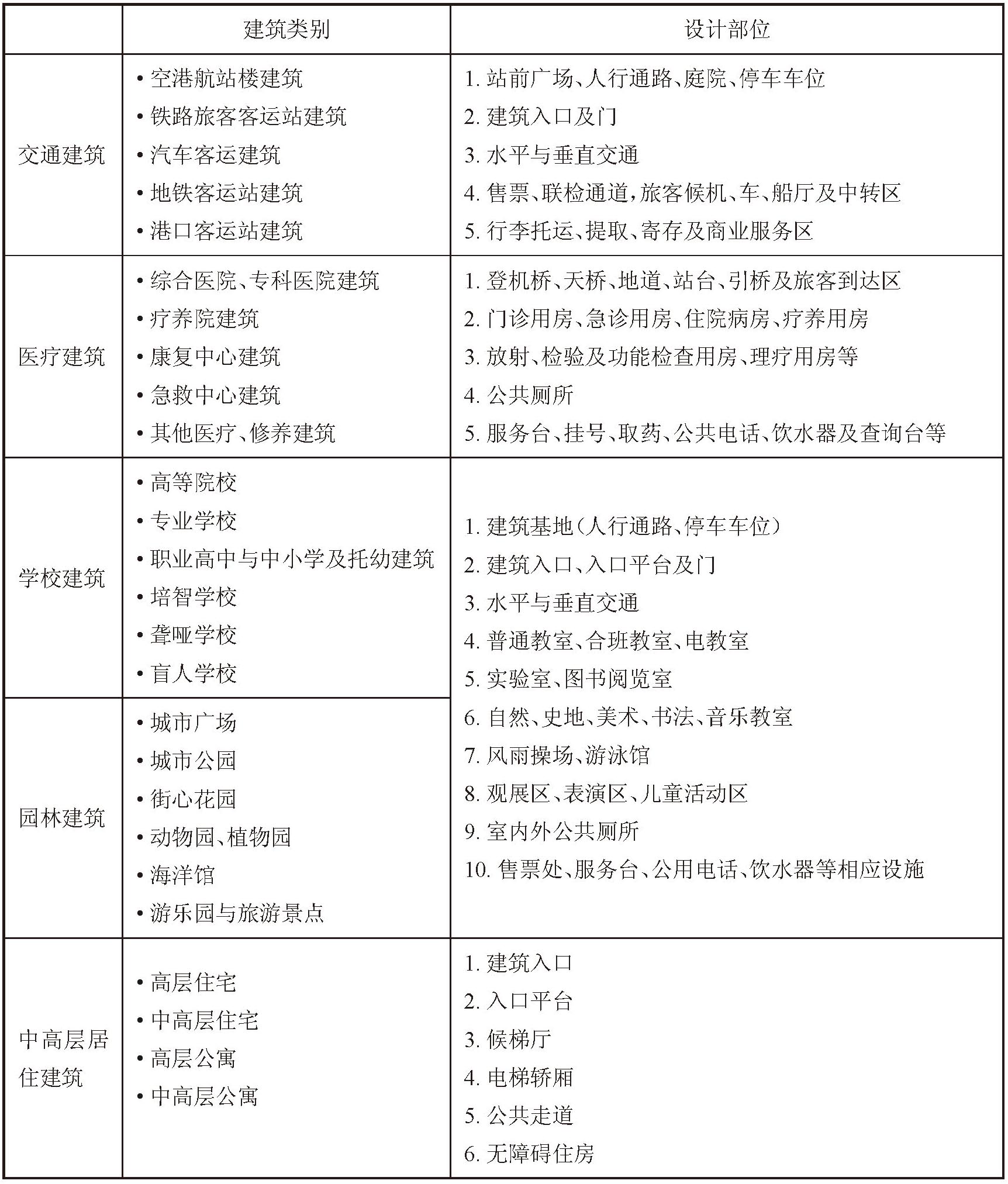

表3-2-3 建筑物无障碍设计范围
续表
1.缘石坡道
(1)人行道的各种路口必须设缘石坡道。
(2)缘石坡道应设在人行道的范围内,并应与人行横道相对应。
(3)缘石坡道可分为单面坡缘石坡道和三面坡缘石坡道。
(4)缘石坡道的坡面应平整,且不应光滑。
(5)缘石坡道下口高出车行道的地面不得大于20mm。
(6)单面坡缘石坡道可采用方形、长方形或扇形。
(7)方形、长方形单面坡缘石坡道应与人行道的宽度相对应(图3-2-1,图3-2-2,图3-2-3)。

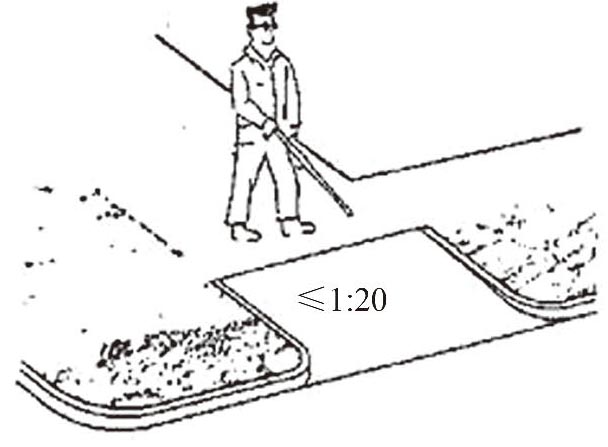

图3-2-1 交叉路口单面坡缘石坡道
(8)扇形单面坡缘石坡道下口宽度不应小于1.50m(图3-2-4)。
(9)设在道路转角处单面坡缘石坡道上口宽度不宜小于2.00m(图3-2-5)。
图3-2-2 街坊路口单面坡缘石坡道

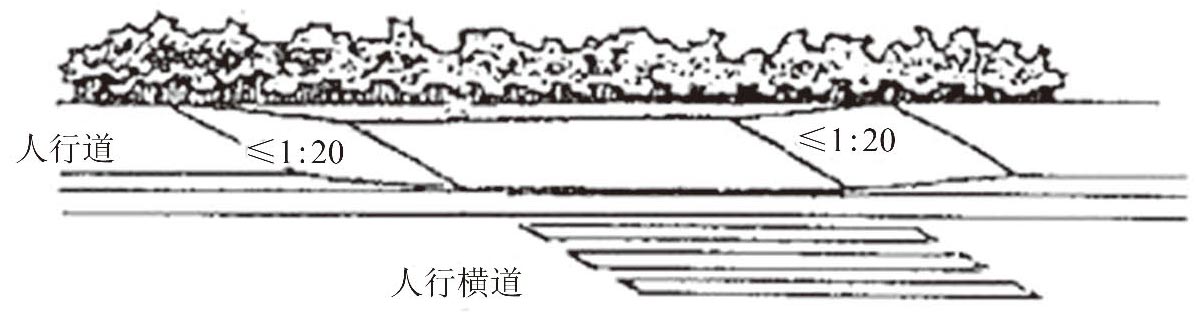

图3-2-3 人行横道单面坡缘石坡道

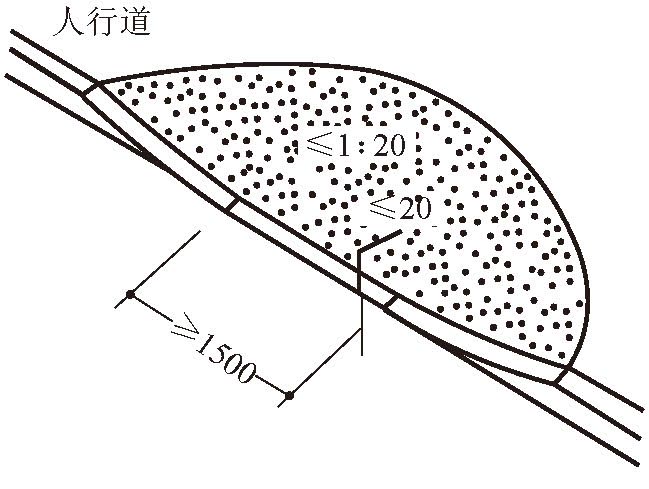

图3-2-4 扇形单面坡缘石坡道

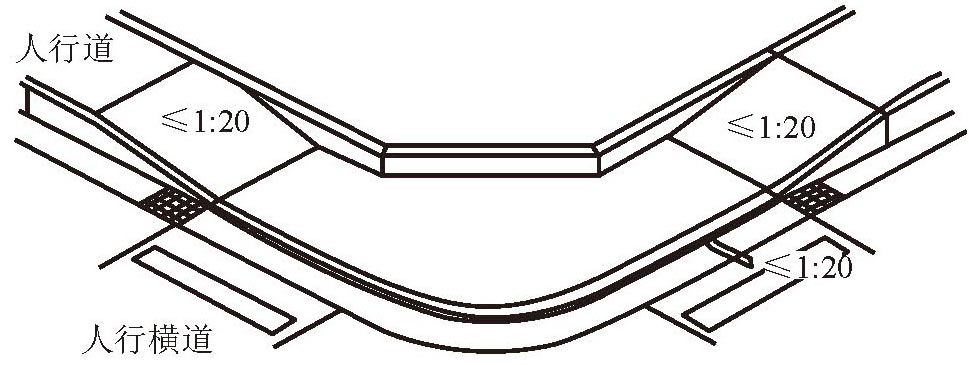

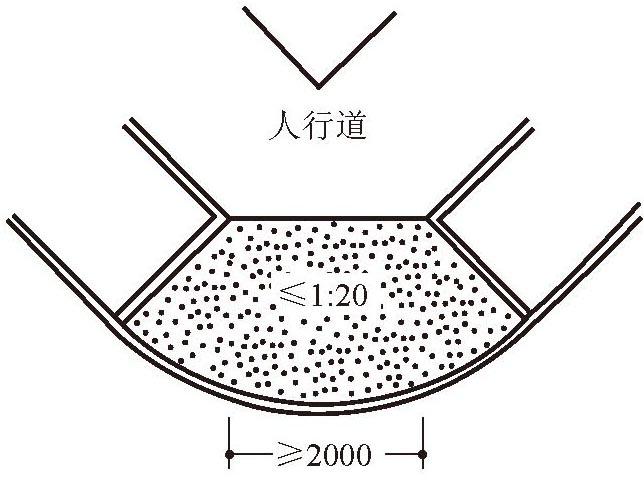

图3-2-5 转角处单面直线缘石坡道
(10)单面坡缘石坡道的坡度不应大于1:20。
(11)三面坡缘石坡道的正面坡道宽度不应小于1.20m(图3-2-6)。

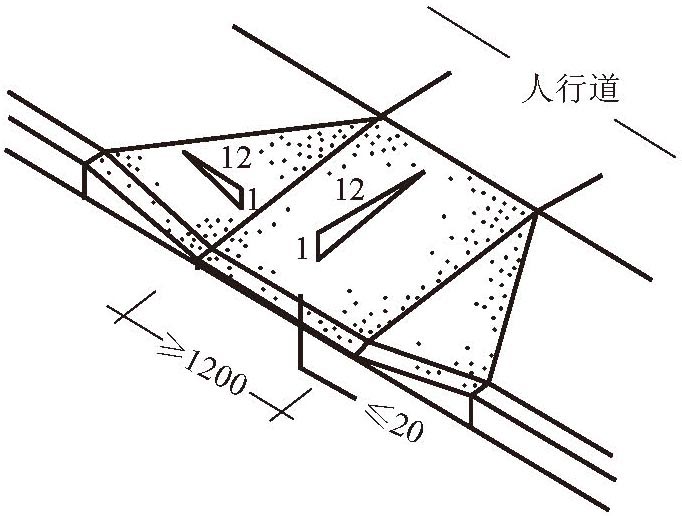

图3-2-6 三面坡缘石坡道
(12)三面坡缘石坡道的正面及侧面的坡度不应大于1:12(图3-2-6)。
2.视力残疾通道(盲道)
(1)盲道设计应符合下列规定:
①人行道设置的盲道位置和走向,应方便视残者安全行走和顺利到达无障碍设施位置。
②指示残疾者向前行走的盲道应为条形的行进盲道(图3-2-7);在行进盲道的起点、终点及拐弯处应设圆点形的提示盲道(图3-2-8)。

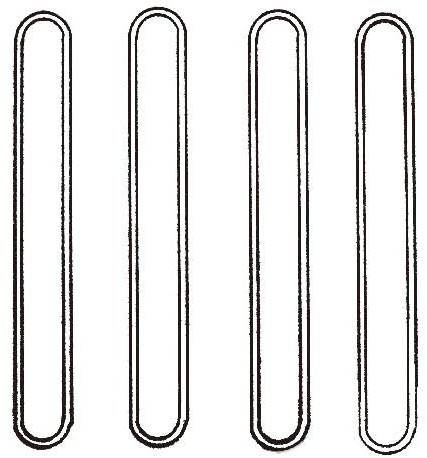

图3-2-7 行进盲道

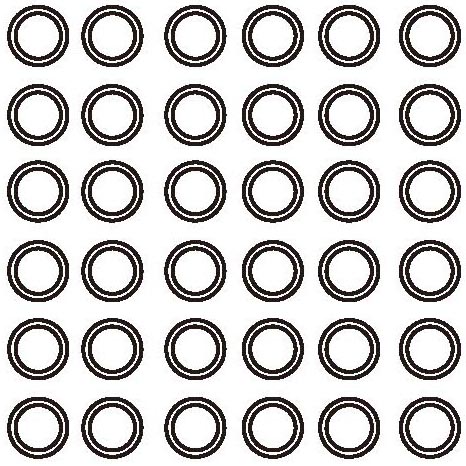

图3-2-8 提示盲道
③盲道表面触感部分以下的厚度应与人行道砖一致(图3-2-9)。
④盲道应连续,中途不得有电线杆、拉线、树木等障碍物。

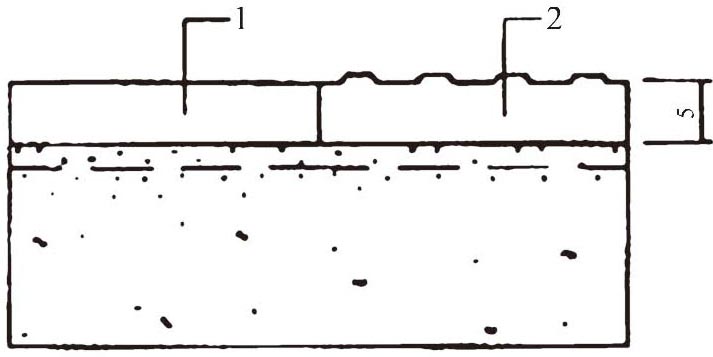

图3-2-9 人行道砖与盲道砖的连接
⑤盲道宜避开井盖铺设。
⑥盲道的颜色宜为中黄色。
(2)行进盲道的位置选择应按下列顺序,并符合下列规定:
①人行道外侧有围墙、花台或绿化带,行进盲道宜设在距围墙、花台、绿化带0.25m—0.50m处(图3-2-10)。

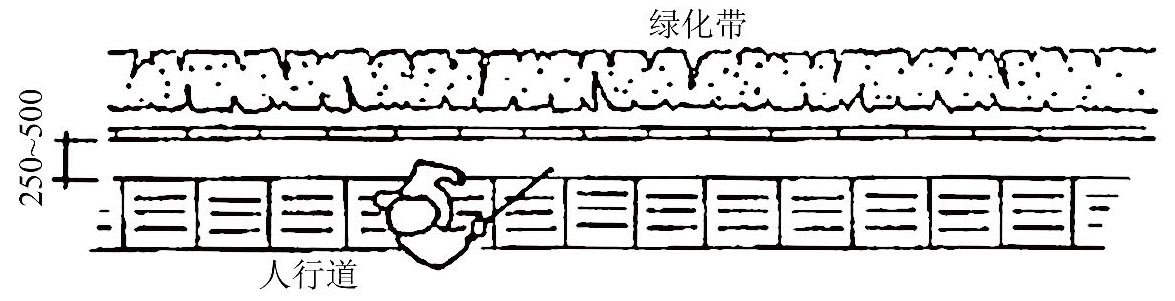

图3-2-10 缘花台的行进盲道
②人行道内侧有树池,行进盲道可设置在距树池0.25m—0.5m处。
③人行道没有树池,行进盲道距离缘石不应小于0.50m。
④行进盲道的宽度宜为0.30m—0.60m,可根据道路宽度选择低限或高限。
⑤人行道成弧线形路线时,行进盲道宜与人行道走向一致(图3-2-11)。
⑥行进盲道触感条规格应符合下表3-2-4的规定(表3-2-12)。

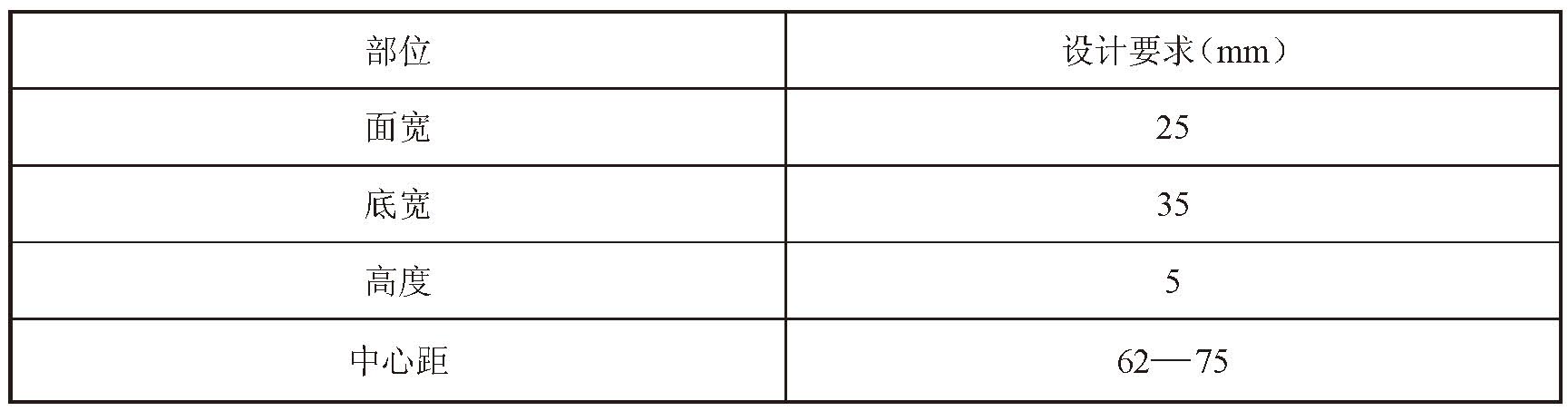

表 3-2-4 盲道触感条规格

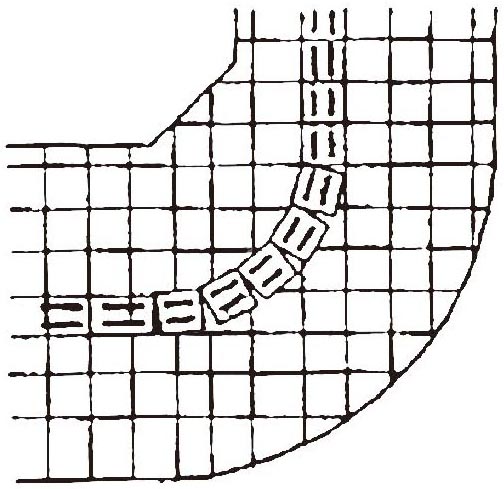

图3-2-11 弧线型盲道

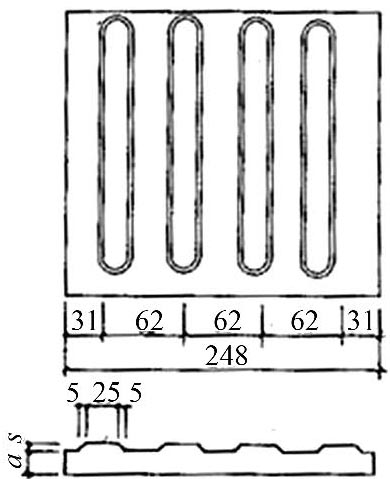

图3-2-12 行进盲道规格
(3)提示盲道的设置应符合下列规定:
①行进盲道的起点和终点处应设提示盲道,其长度应大于行进盲道的宽度(图3-2-13)

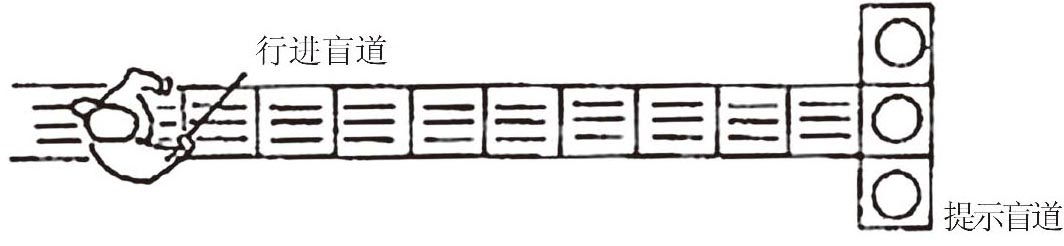

图3-2-13 盲道起点与终点提示盲道
②行进盲道在转弯处应设提示盲道,其长度应大于行进盲道的宽度(图3-2-14)。
③人行道中有台阶、坡道和障碍物等,在相距0.25m—0.50m处,应设提示盲道(图3-2-15)。
④距人行横道入口、广场入口、地下铁道入口等0.25m—0.50m处应设提示盲道,提示盲道长度与各入口的宽度应相对应(图3-2-16a,图3-2-16b)。

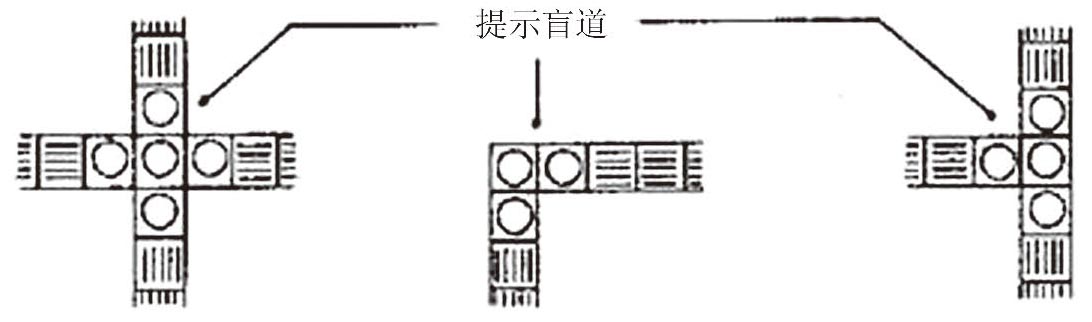

图3-2-14 盲道交叉提示盲道

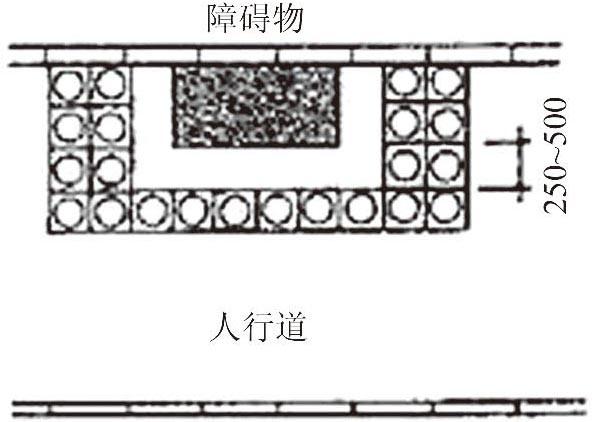

图3-2-15 人行道障碍物的提示盲道

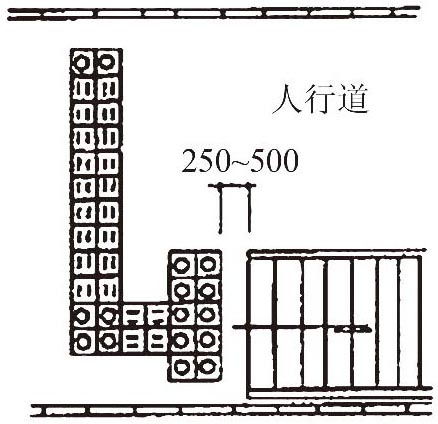

图3-2-16a 地下铁道入口提示盲道
⑤提示盲道的宽度宜为0.30m—0.60 m。
⑥提示盲道触感圆点规格应符合下表3-2-5的规定 (图3-2-17)。

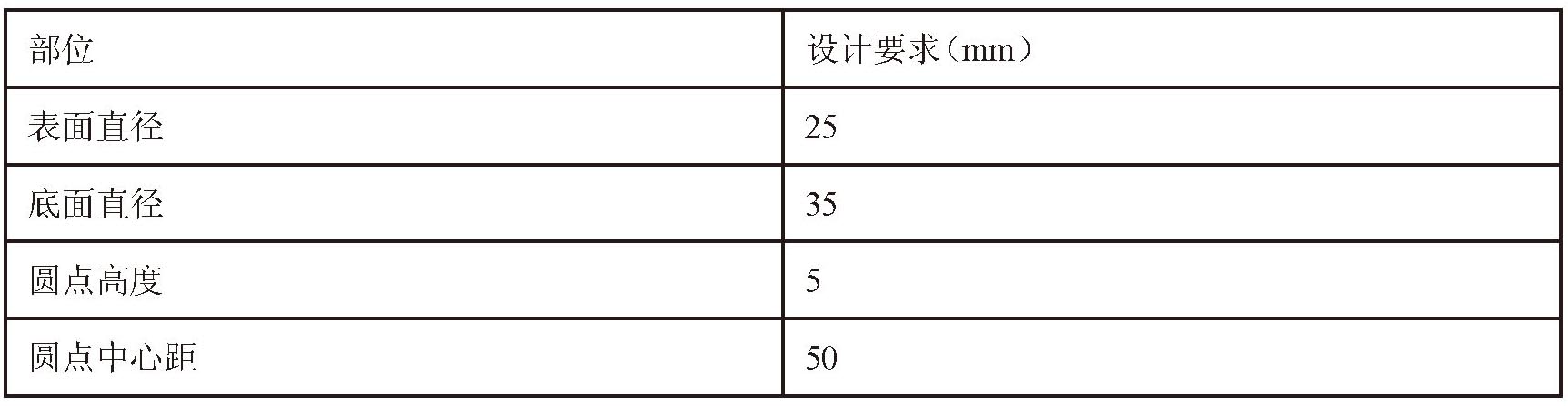

表3-2-5 盲道触感圆点规格

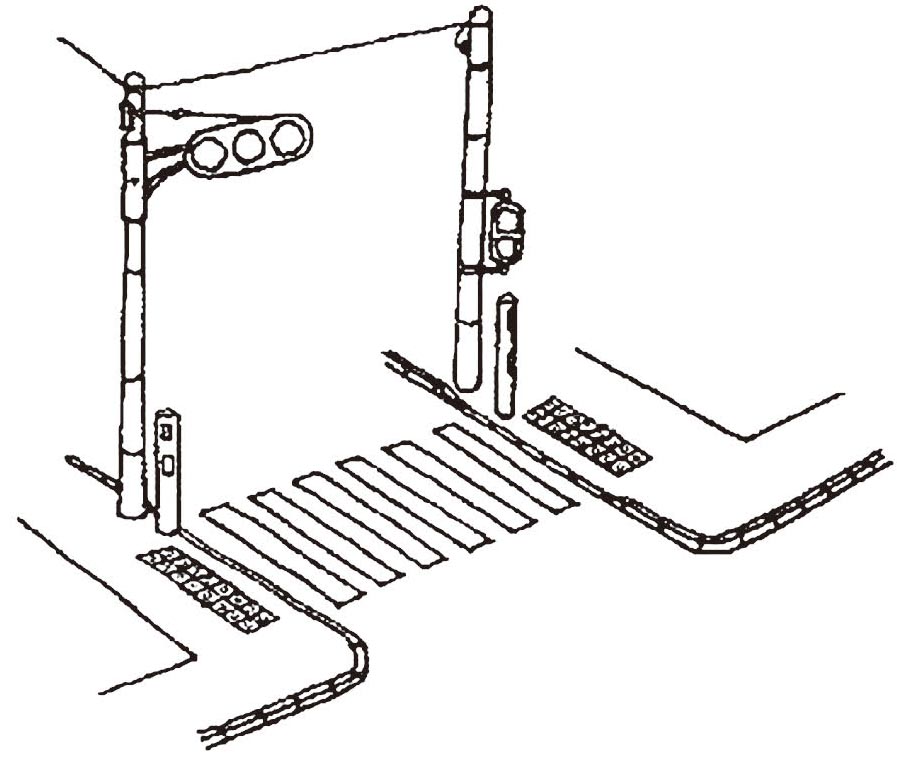

图3-2-16b 人行横道入口提示盲道

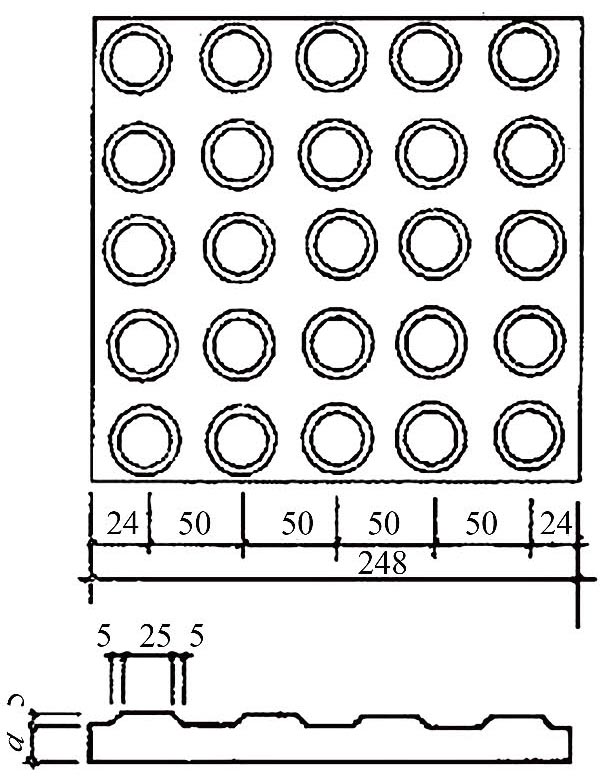

图3-2-17 提示盲道触感圆点规格(mm)
3.地面
(1)室内外通路及坡道地面应平整,地面应采用不滑不松动的表面材料。
(2)入口处擦鞋垫和卫生间,室内外地面高差不能大于15mm,并应以斜面过渡。
(3)室外通路及入口处雨水铁篦子孔洞不能大于15mm×15mm。
4.出入口
(1)供残疾人使用的出入口,应设在通行方便和安全的地段,室内设有电梯时,该出入口宜靠近候梯厅。
(2)出入口的地面应平坦,如室内外地面有高差时应采用坡道连接。
(3)出入口的内外,应留有不小于1.5m2×1.5m2平坦的轮椅回转面积。
(4)出入口设有双扇门时,门扇开启后应留有不小于1.2m的轮椅通行距离。
(5)无障碍入口和轮椅通行平台应设雨棚。(www.daowen.com)
改造实例:宿舍楼门口台阶的无障碍改造方法,见下图3-2-18。

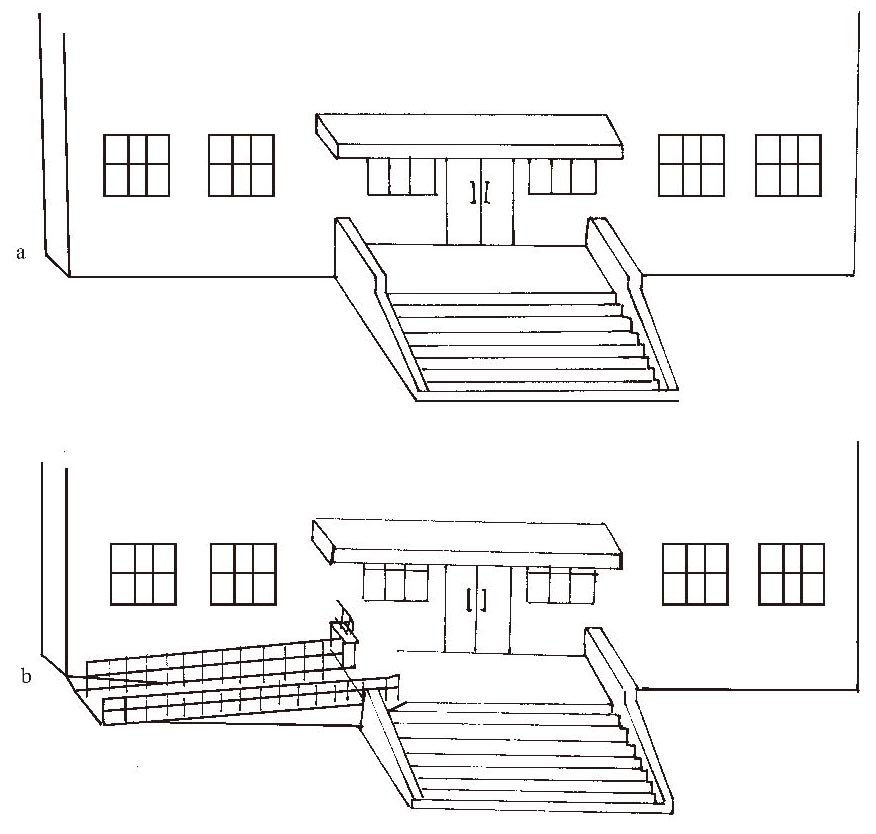

图3-2-18 楼门口台阶的无障碍改造
a.改造前;b.改造后
5.坡道
(1)供残疾人使用的门厅、过厅及走道等地面有高差时应设坡道,坡道的宽度不应小于0.9m。
(2)每段坡道的坡度,允许最大高度和水平长度要求如下:
A 坡道坡高(高/长)比例为1/12。
B 每段坡道允许高度0.75m。
C 每段坡道允许水平长度9.0m。
D 坡道的起点和终点应留有深度不小于1.5m的轮椅回转缓冲地带。
E 坡道两侧应设扶手:高度为0.9m,起点、终点应水平延伸0.3m以上。
(3)供轮椅通行的坡道应设计成直线形、直角形或折返形,不应设计成弧形(图3-2-19)。

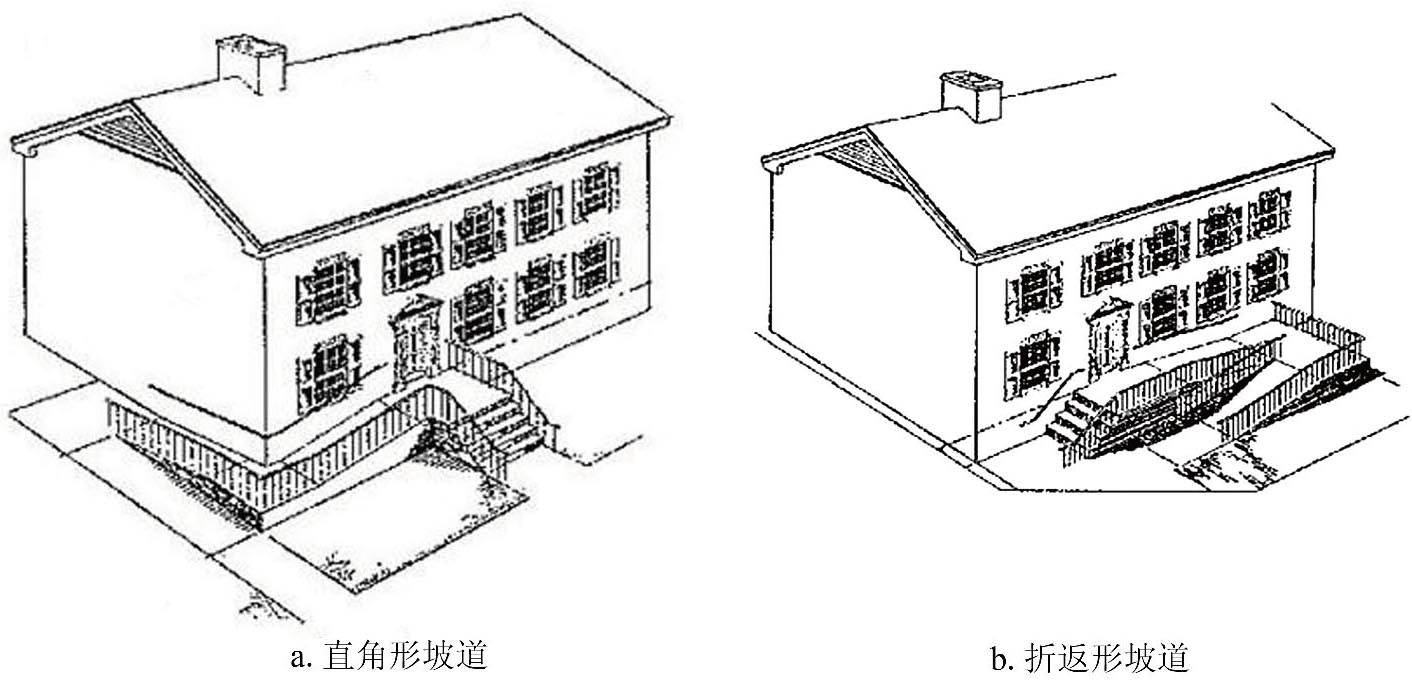

图3-2-19 坡道
(4)坡道两侧应设扶手,坡道与休息平台的扶手应保持连贯。
(5)坡道侧面凌空时,在扶手栏杆下端宜设高不小于50 mm的坡道安全挡台(图3-2-20)。

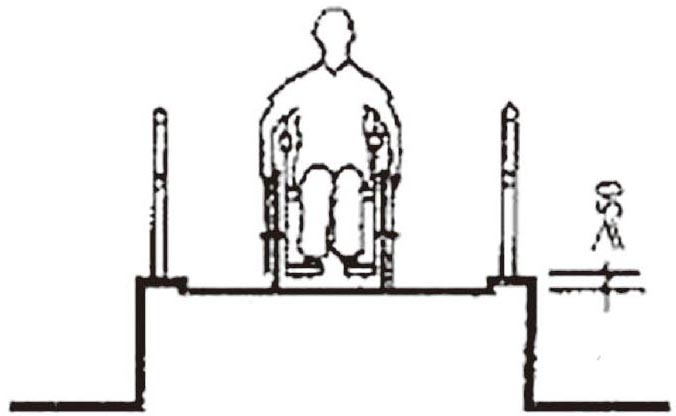

图3-2-20 坡道安全挡台
(6)坡道面应平整,不应光滑。
(7)坡道起点、终点和中间休息平台的水平长度不应小于1.50m(图3-2-21)。

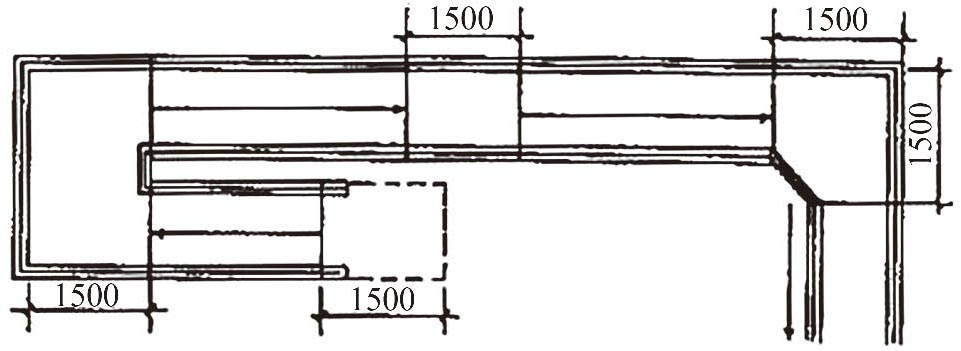

图3-2-21 坡道起点、终点和休息平台水平长度(mm)
6.走道
(1)走道宽度不小于1.2m(一轮椅宽度),如两轮椅同时使用应不小于1.80m(图3-2-22)。
(2)走道两侧应设扶手高度为0.9m,扶手应保持连贯。
(3)走道两侧不能设置突出墙面影响通行的障碍物。

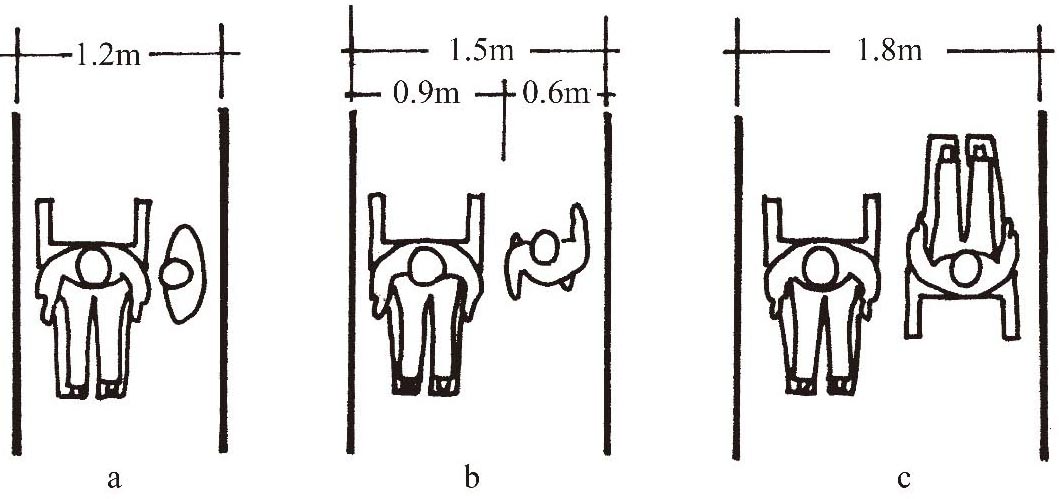

图3-2-22 走道宽度
(4)在走道一侧或尽端与其他地面有高度差时,应设置栏杆或栏板等安全设施。
7.门
(1)供残疾人通行的门不能采用旋转门或弹簧门,最适合的是横拉门或横开自动门。
(2)门扇开启的净宽不能小于0.8m。
(3)门扇把手应适合残疾人坐轮椅时开启。
(4)门洞净宽不小于1.10m。
(5)在旋转门一侧应另设残疾人使用的门。
8.楼梯和台阶
(1)不宜采用弧形楼梯。
(2)楼梯净宽不小于1.2m。
(3)不宜采用无踢面踏步和突缘直角形踏步(图3-2-23)。

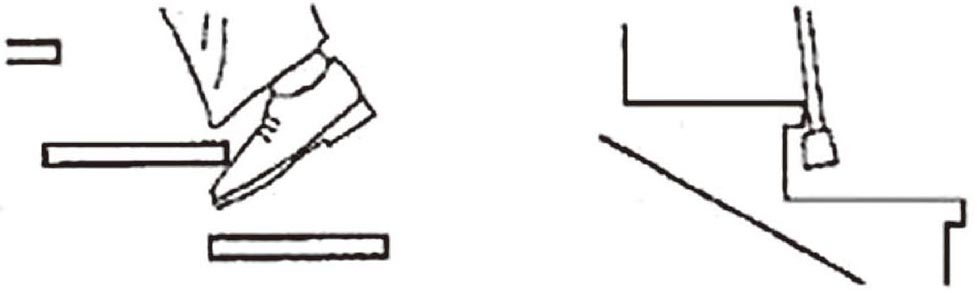

图3-2-23 无踢面踏步和突缘直角形踏步
(4)楼梯两侧应有挡板防止拐杖滑出。
(5)楼梯两侧应设0.9m高扶手且保持连贯。
9.电梯
(1)电梯开启后,净宽不小于0.8m。
(2)电梯均需另设坐轮椅残疾人使用的低位开关。
(3)电梯轿厢面积不能小于1.4m×1.10m。
(4)电梯轿厢正面和侧面应设高0.80m—0.85m的扶手。
(5)电梯轿厢正面高0.90m处至顶部应安装镜子。
10.厕所
(1)公用厕所应设残疾人厕位,厕所内应留有1.5m×1.5m轮椅回转面积。
(2)厕所隔间门应向外开,隔间内轮椅回转面积不小于1.2m×0.8m(图3-2-24)。

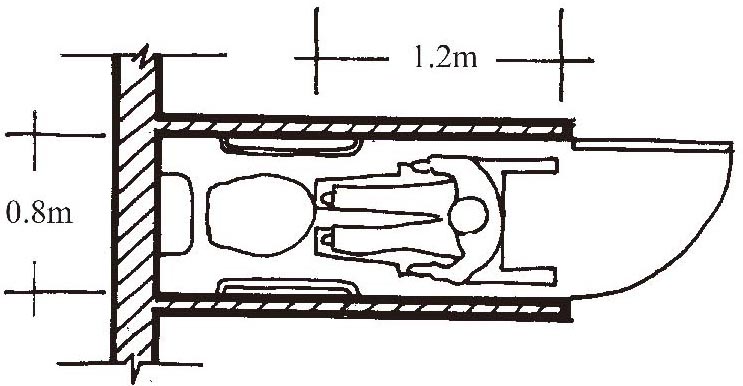

图3-2-24 残疾人厕位
(3)残疾人厕位应安装坐式大便器,周围应安装能承受身体重量的安全抓杆,如图3-2-25,抓杆直径为30mm—40mm。

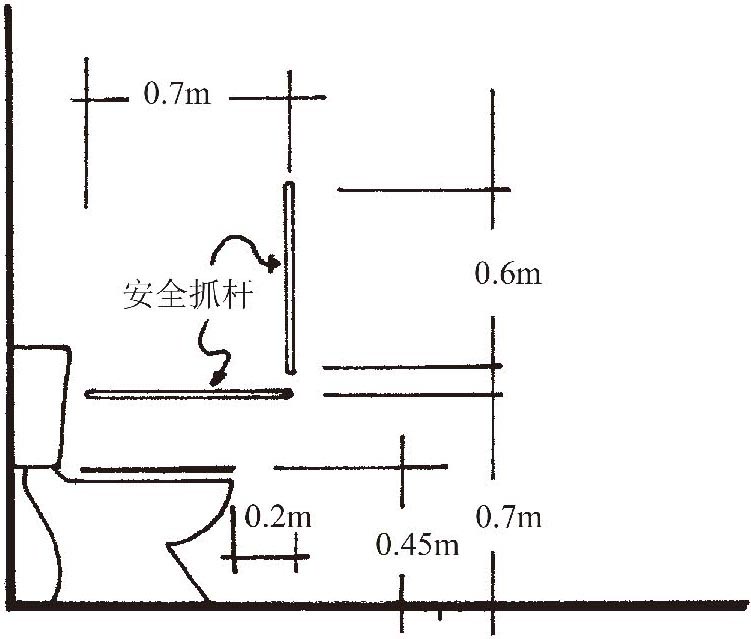

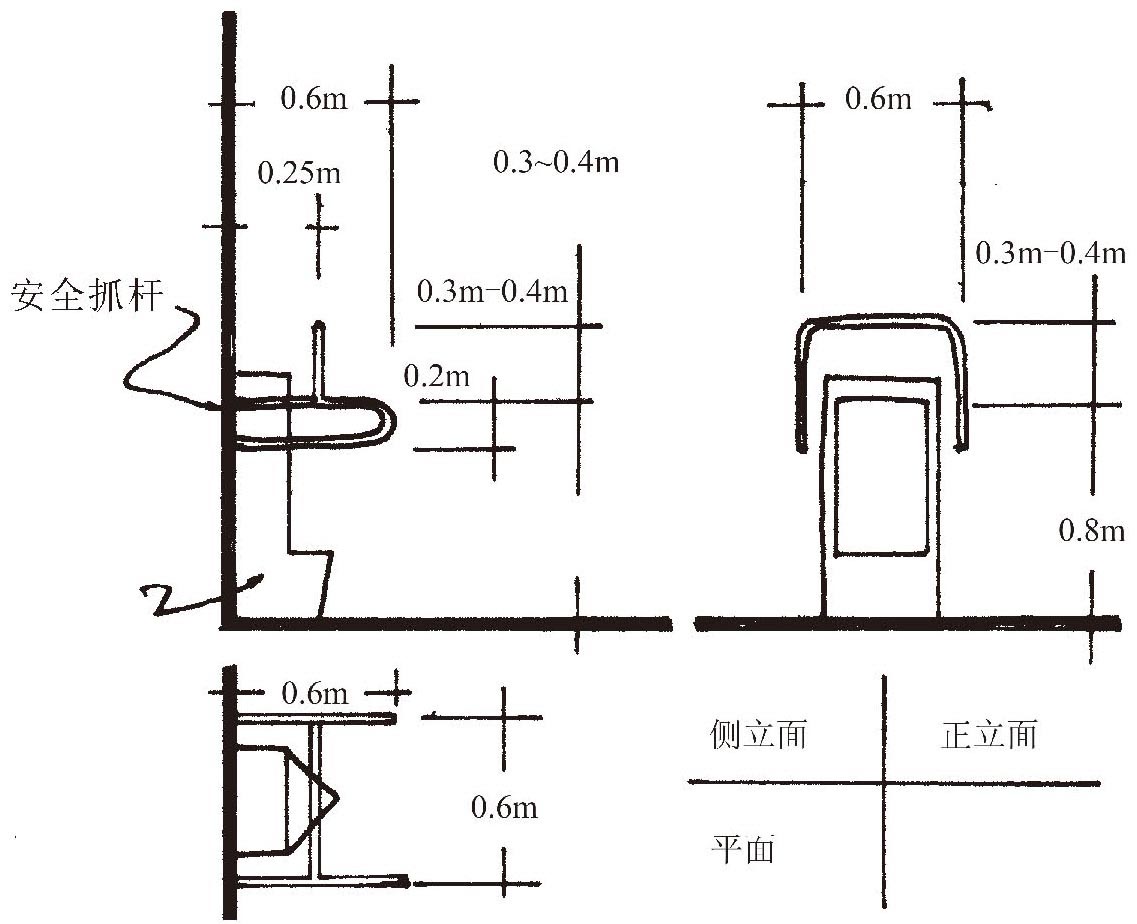

图3-2-25 大便器安全抓杆
(4)厕所内应有低位洗手盆(高60cm—70cm)和肥皂水盒。
(5)在厕所内应设残疾人小便器,小便器两侧应有安全抓杆(图3-2-26)。
图3-2-26 小便器安全抓杆
11.浴室
(1)浴室隔间门向外开。
(2)靠近浴位处应留有轮椅回转面积1.5m×1.5m。
(3)隔间内轮椅回转面积不小于1.2m×0.8m。
(4)浴盆一端,宜设0.3m的洗浴坐台,在淋浴室喷头下方,应设可移动或墙挂折叠式安全座椅(防水生锈),如图3-2-27。

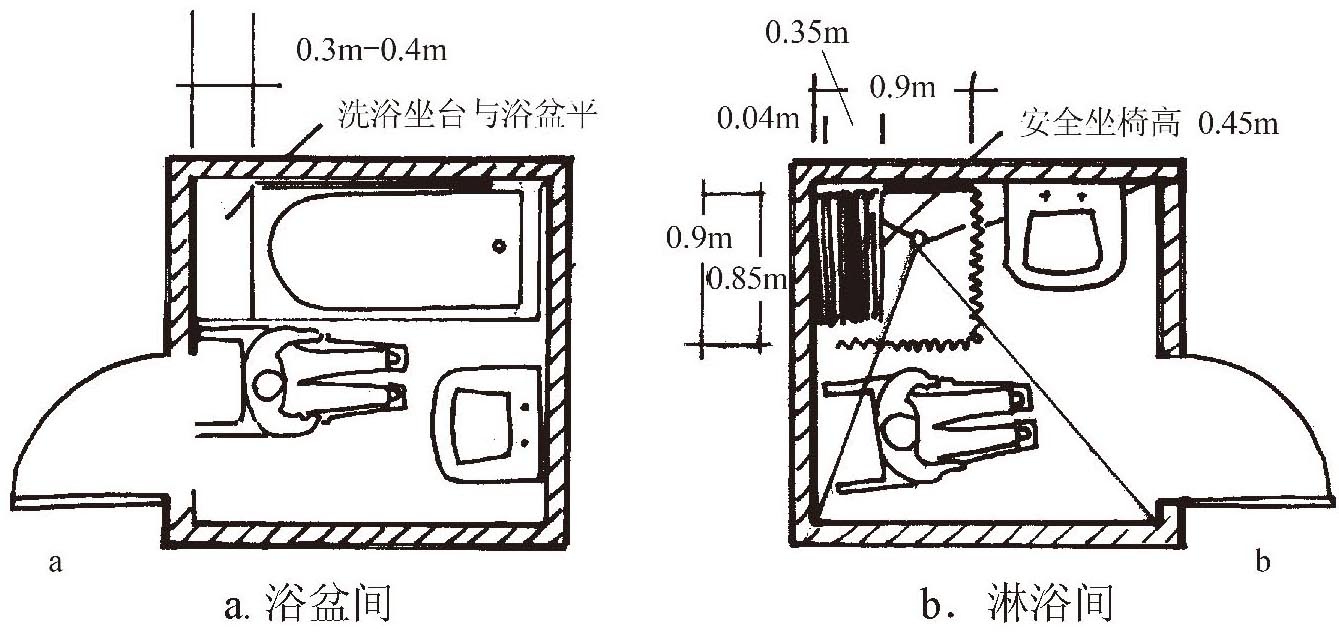

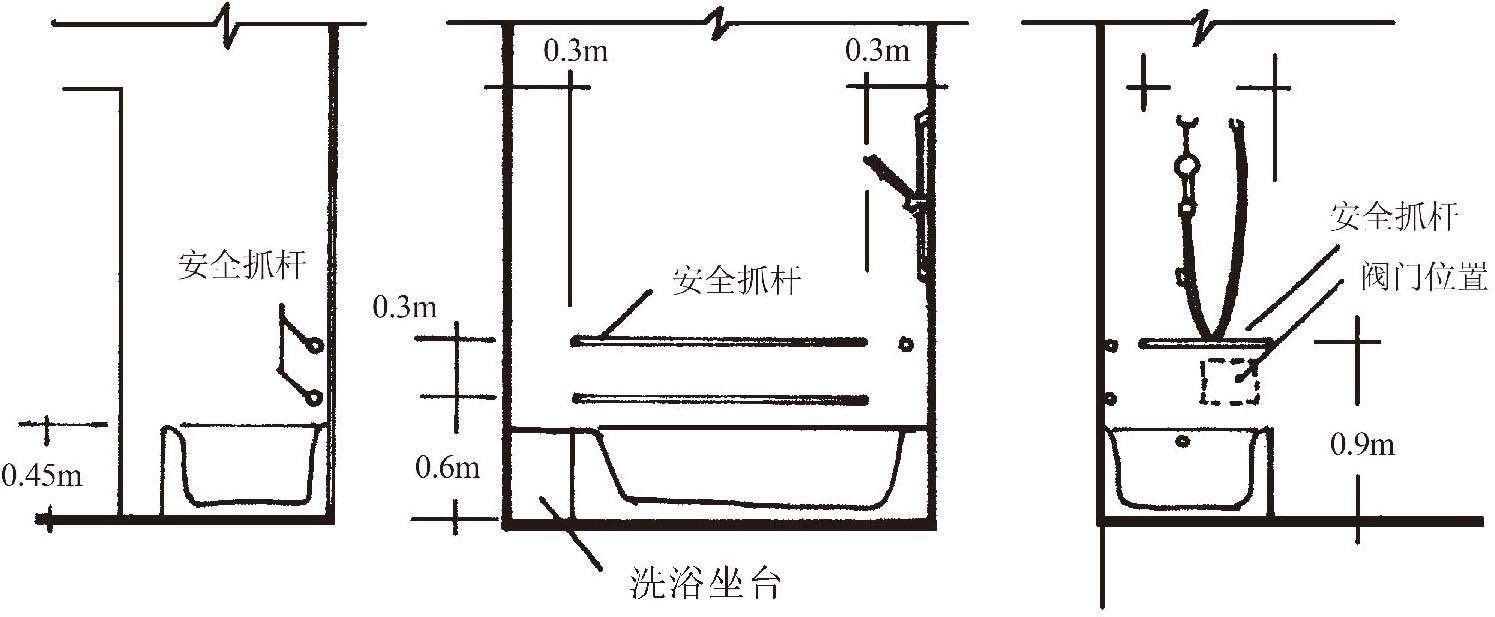

图3-2-27 洗浴坐台和安全座椅
(5)淋浴应采用冷热水混合器。
(6)距地面高0.40m—0.50m处应设求助呼叫按钮。
(7)在浴盆和淋浴临近的墙壁上,应安装安全抓杆,高度0.6m—0.9m,如图3-2-28。
图3-2-28 浴室安全抓杆
12.轮椅席
(1)会堂、报告厅、影剧院及体育馆等应设轮椅席位置,位于便于疏散的出入口附近,不得将轮椅席设在公共通道范围内。
(2)轮椅席深1.10m、宽0.8m,如图3-2-29。
(3)轮椅席位置的地面应平坦无倾斜坡度,与周围地面有高差时,宜设高0.88m的栏杆或栏板。
13.停车车位
(1)残疾人停车车位应位于停车场进出方便地段,靠近人行通道。
(2)相邻车位之间,应留有轮椅通道,宽度不小于1.20m。
(3)残疾人停车车位的地面应平整、坚固和不积水,地面坡度不应大于1.5m。
(4)停车车位一侧的轮椅通道与人行通道地面有高差时,应设宽1.00m的轮椅坡道。
(5)残疾人停车的车位,应有明显标志,如图3-2-30。

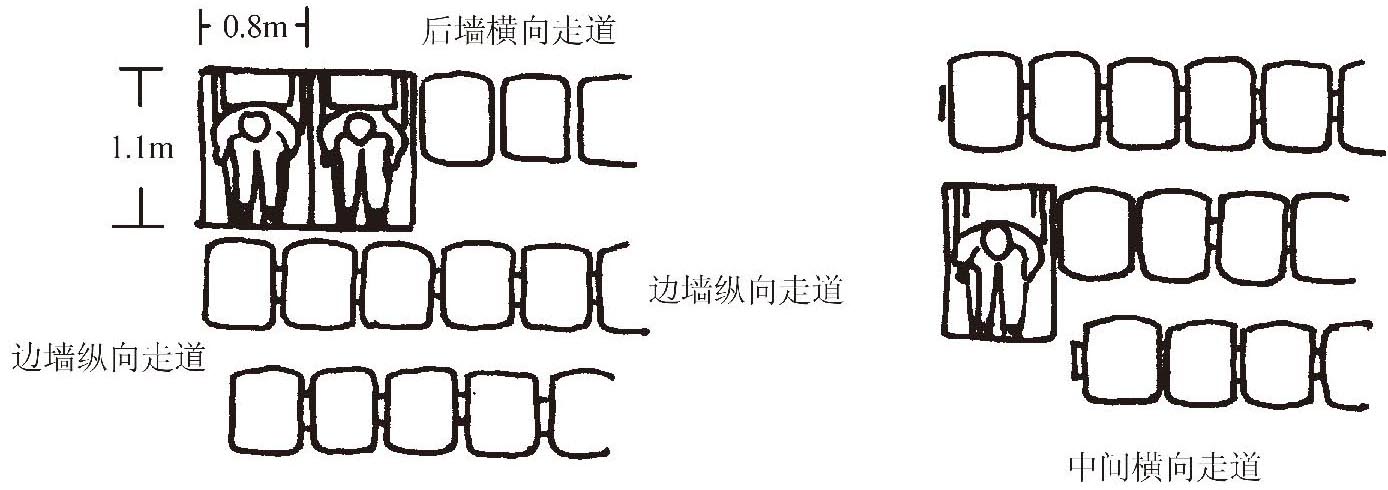

图3-2-29 轮椅席

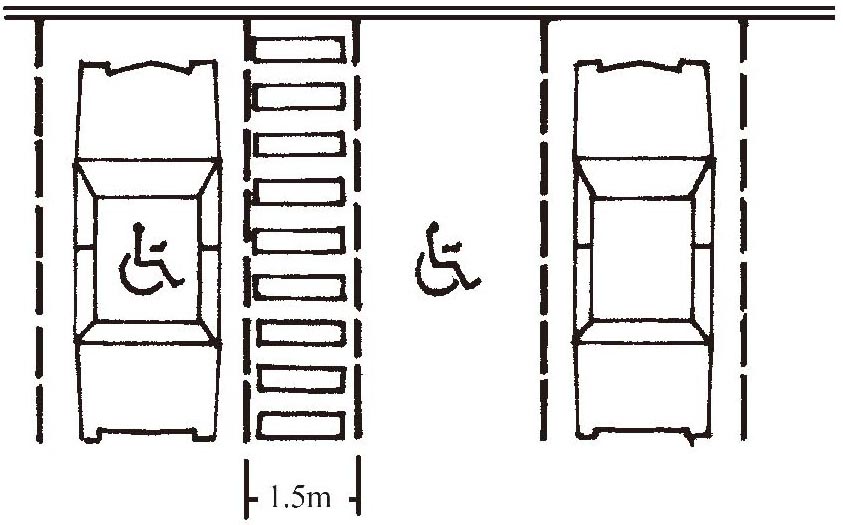

图3-2-30 残疾人停车车位与标志
公共交通工具如公共汽车、火车、地铁、轮船、飞机等都需要进行无障碍改造,以适应残疾人外出活动的需要。公共交通工具的无障碍改造标准由国家有关部门制订后实施。以公共汽车为例,无障碍公共汽车,又称低底盘公共汽车,其特点是,装有空气悬挂系统,汽车进站时整个车厢可向车站方向倾斜,在车门后有一个特殊的装置——电动伸缩板。伸缩板从地面到车身只有一级台阶。踏板距离地面只有36cm,而普通公交车二级台阶(车厢地板)的高度为55cm—65cm。 无障碍公交车伸缩板从车门到地面的坡度约为30度,如果伸展放到道沿上,这个坡度能缩小到15至20度。坐轮椅者可通过伸缩板直接进入车内,车内有固定轮椅装置,防止轮椅在汽车行驶过程中出现滑动。我国首辆无障碍公交车见图3-2-31,坐轮椅者上公交车见图3-2-32。

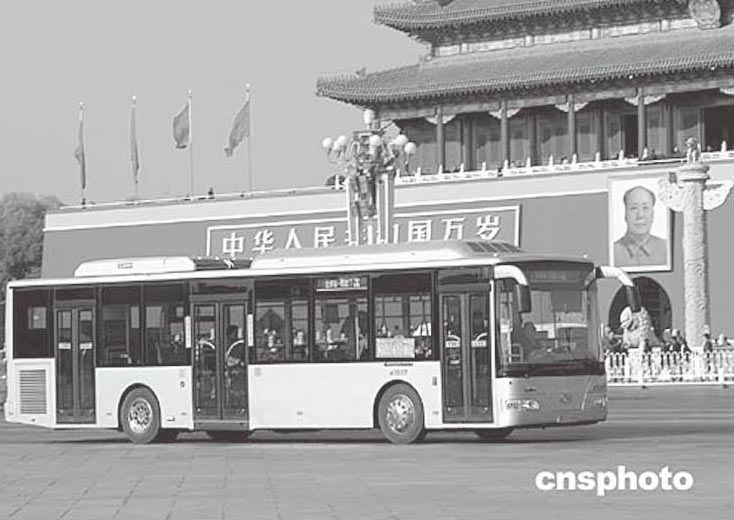

图3-2-31 2004年11月23日首发的无障碍公交车

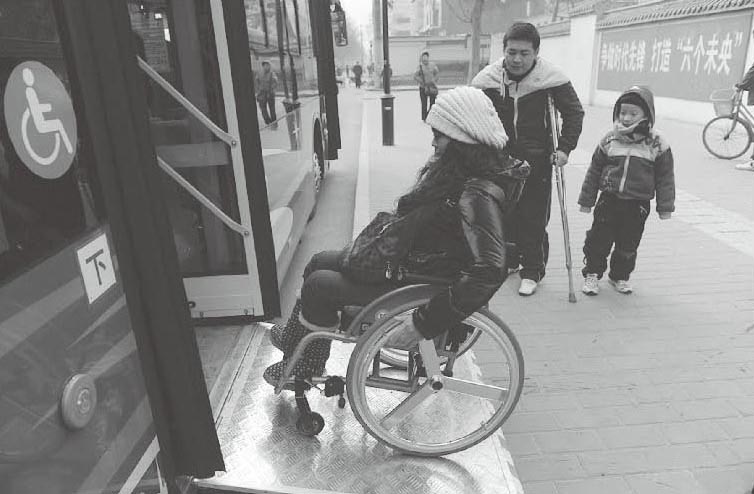

图3-2-32 坐轮椅者上公交车
