（1）驶入保养工位

①2名维修技师对任务委托书进行核对后，将工具准备齐全后开始保养项目。如图1-1所示。

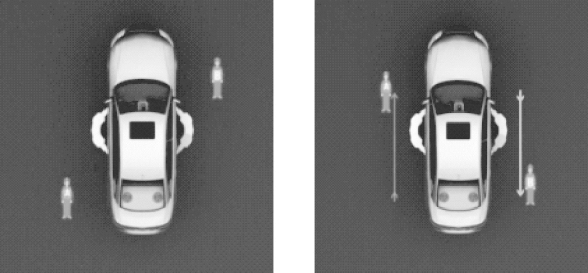

图1-1　保养技师做好准备

②技师A进入驾驶室连接诊断器，技师B完成派工操作。

③2位技师相互配合检查前后灯，包括行车灯、前后雾灯、近远光灯、前后专向灯、报警灯、行李灯、喇叭、前后驻车辅助传感器等等。

④检查雨刮片是否破损及雨刮臂紧固情况。

⑤检查风窗、大灯清洗功能，必要时用T10127检查风窗清洗喷嘴角度并进行适度调整。

⑥打开发动机舱盖，安装抑磁板护罩，连接充电器。

⑦技师A用VAS5052A执行引导性故障查寻，遇到故障存储，排除故障后清除故障记忆（控制单元中的存储故障必须排除，不得直接清除故障记忆）。随后，技师A对车内进行检查，包括遥控器、防盗警示灯功能、转向柱、各开关照明、仪表指示灯、烟灰缸照明、点烟器、前顶灯、化妆镜灯、杂物箱灯、玻璃升降器、中央扶手盖板、车内外后视镜调节、中央门锁、空调系统、方向盘、MMI功能、驾驶员座椅调节及记忆功能、后风窗遮阳帘，检查天窗功能、制动踏板、油门踏板（手动变速器要检查离合踏板）。

⑧技师B取下发动机罩，检查进气管和燃油管及固定情况、线束连接及走向、真空管、插头固定情况、冷却液液位及防冻能力、冷却液灌及管路是否老化、助力转向液液位及品质、压力舱排水口是否堵塞、制动液液位及品质、清洗液液位及品质。

⑨技师A完成室内各系统检查，执行保养指示器复位，将挡位置于N挡，松开手动制动器，关闭点火开关。

⑩技师A检查随车工具有无缺损，检查蓄电池正负极接线柱是否锈蚀，线束连接是否牢固，检查备胎是否破损、变形、嵌入异物、磨损及花纹深度，将备胎充气压力调整到车辆规定的最高胎压，然后将备胎放回原位。

⑪技师B同时清洁发动机舱，旋开机油加注口盖，拆下空气滤清器上部壳体空气滤芯，最后拆下充电器。

（2）举升车辆约1.5m高

①技师A配合技师B，完成车辆举升准备，确认安全后将车辆举升至1.5m左右。如图1-2所示。

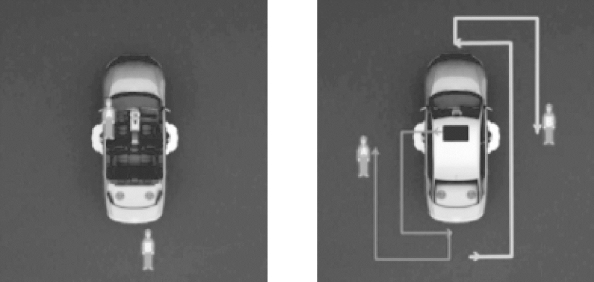

图1-2　车辆升至1.5米高度

②技师B检查右前悬系统、转向机是否松动，横拉杆球头及胶套、上控制臂及胶套、防尘套是否破损，减震器是否漏油，检查并拆下轮胎装饰盖，检查右后悬挂，检查车轮轴承及各部件是否松动。

③技师A在车辆左侧以左后、左前顺序检查左前、左后悬挂系统。

④技师B检查油箱盖功能。

（3）完全举升

①确认安全后，完全举升车辆。如图1-3所示。

②2名技师配合拆下发动机下护板。

③技师B旋开发动机放油螺栓，排放机油，旋开机油滤清器顶盖，打开放油发阀，排空机油，使用专用工具拆下机油滤清器，清洁滤清器，拆下密封圈，换上新的密封圈并涂上适量机油，安装新的机油滤芯，安装机油滤清器，按ELSA规定的力矩紧固。

④技师A拆下燃油滤清器护板，更换燃油滤清器，检查燃油滤清器是否紧固、方向是否正确。同时技师B检查左前制动前防尘帽、下支撑臂胶套、制动软管、制动弹盖板、车轮转速传感器线路、制动器支架固定螺栓紧固情况、制动分泵密封性，检查变速箱护板是否破损、螺栓是否缺失、排气系统连接是否牢固、制动管护板是否破损。

图1-3　车辆升至最高高度

⑤技师B在内侧以左前、左后、右后、右前顺序进行检查，技师A在外侧以右后、右前、左前、左后顺序进行检查，检查轮胎、轮辋有无变形、破损，胎面有无异物、有无严重磨损及花纹深度。

⑥技师B更换放油螺栓垫片，安装放油螺栓，以ELSA规定力矩紧固。

（4）降下车辆

①确认安全后，将车辆降下。如图1-4所示。

②技师A安装尾气排放装置，技师B使用吸尘器清洁空气滤清器壳体（必要时更换滤芯），安装空气滤清器壳体。

③技师A按照ELSA规定的加注量加注机油，检查雪筛，必要时用压缩空气清洁。

④技师A拆下点火线圈线束插头，拔出点火线圈，拆下火花塞，更换新的火花塞，并按照ELSA规定的力矩拧紧，安装点火线圈、线束插头，最后检查皮带张紧情况。(www.daowen.com)

⑤技师A将挡位置于P挡，起动发动机，技师B检查发动机声音是否正常，检查风扇。

（5）再次完全举升车辆

①确认安全后，再次完全举升车辆。如图1-5所示。

图1-4　降下车辆

图1-5　再次将车辆升至最高高度

②技师A检查发动机放油螺栓紧固及密封情况，机油滤清器有无漏油；技师B检查燃油滤清器安装方向，是否紧固、密封。

③技师A与技师B配合安装发动机下护板。

（6）检查制动摩擦片

①确定安全后，降下车辆。

②拉起制动手刹，关闭发动机，两名技师在车辆两侧拆下车轮，适度举升车辆，检查制动盘磨损情况、外制动摩擦片厚度、内制动摩擦片厚度，最后安装车轮。

（7）轮胎螺栓紧固检测，胎压调整

图1-6　紧固轮胎，调整胎压

①确认安全后，降下车辆，移出举升机支臂。如图1-6所示。

②技师A从左后起绕车辆以规定力矩校验车轮螺栓力矩。

③技师B确认胎压，以同样顺序安装轮胎螺栓装饰盖并检查胎压。

④技师A检查发动机舱有无漏油，发动机油位是否达上限。

⑤技师B取下抑磁板护罩，同时技师A安装发动机罩盖并关闭发动机舱盖。

（8）润滑铰链、锁块

①技师A先后检查左前门灯、脚坑灯，清洁润滑门铰链、车门锁块，清洁润滑天窗，检查排水管是否堵塞，检查后排顶灯、后部空调出风口、后点烟器、后烟灰缸、玻璃升降器及开关，清洁润滑行李箱铰链、锁块。如图1-7所示。

②技师A继续执行车辆右部保养工作，技师B检查前排乘员侧座椅调节功能、安全带及卡扣状况，检查并清洁室内外空调滤芯及壳体。

③技师A检查并清洁发动机舱铰链、锁块，检查开闭是否顺畅，关闭发动机舱。

（9）灯光检测

①在技师B指挥下，将车辆移至灯光检测工位，并使用灯光检测仪检测灯光照射角度。

②保养项目完成，2名技师共同确认保养项目，并在保养表及任务委托书上签字。

（10）质检

①质检员执行质量验收，并根据作业项目进行必要试车。

②洗车并将车辆移交至竣工区停放，在相关表单上签字后，将车辆及相关文件交于服务顾问。

③服务顾问填写保养手册并加盖章印。

④车辆移交客户。

图1-7　润滑铰链、锁块
