一、概况

××工程一期北起G60 高速跨线桥南桥台，起点桩号K2+175.941，南至泗陈公路交叉口（含北侧泗陈公路交叉口），终点桩号K4+902.927，路段全长2 726.986m。

××工程一期分为两个标段实施。其中一期一标工程北起G60 高速跨线桥南桥台，起点桩号K2+175.941，南至终点桩号K3+700，路段全长1 524.059m，包括千步横五箱涵、菘五桥、千步泾支浜箱涵等三座跨河构造物；一期二标工程北起桩号K3+700，南至泗陈公路交叉口（含北侧泗陈公路交叉口），终点桩号K4+902.927，路段全长1 202.927m，包括新浜桥、新浜支河桥等二座跨河构造物。

二、问题

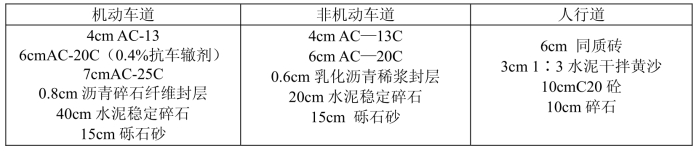

表04-005　设计总说明中的道路结构设计

图04-007　详图道路结构做法(www.daowen.com)

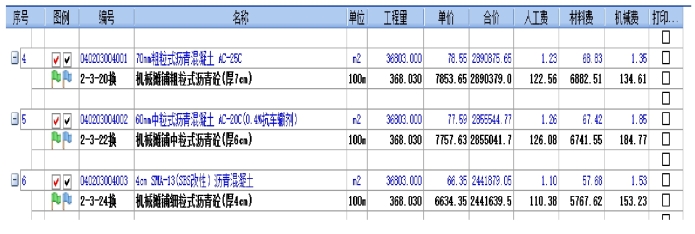

表04-006　中标清单文件

设计总说明中道路面层为沥青混凝土4cm AC-13，详图为沥青混凝土4cmSMA-13（SBS 改性，0.3%聚酯纤维），图纸发生矛盾。

三、后果及影响

施工单位若按设计总说明中的要求施工，则与详图要求不一致，与建设标准不符。

四、对策及处理措施

1.建议设计图纸中明确设计图纸不一致时的处理原则。招标清单按照详图编制，若按中标单价结算，将造成40万～50万元的损失。

2.招标文件及图纸应进一步明确，各种图纸、说明不一致时将按照最严格标准执行，费用不做调整。
