前面讲述了用统计表来反映数据资料的统计分布，事实上还可以用统计图来反映数据的统计分布，这样结果比统计表会更形象与直观。统计图的类型很多，常用的统计图有条形图、折线图、曲线图和饼状图等，图形均可以由计算机完成。下面分定型数据和定量数据来介绍常用统计图。

（一）定性数据的图形显示

1.条形图

它是使用宽度相同的条形的长短或高低来比较统计指标数值的大小。条形图可以用来说明或比较同一指标在不同时间、地点、单位的发展变化。可以横置或者纵置，纵置时，也称柱状图。条形图有单式、复式和叠加等形式。

（1）单式条形图，用于一组数据的比较。下面是2011年世界上部分国家的互联网普及率的条形图，见图3－7所示。

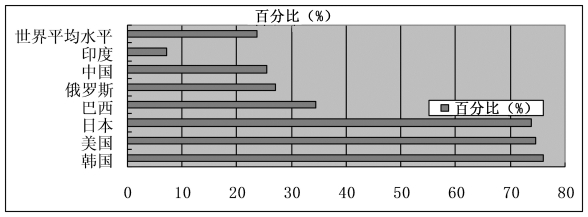

图3－7　2011年世界部分国家互联网普及率的情况

（2）复式条形图，用于多组数据的比较。下面是2013年东中西部电信业务总量中业务收入所占比重的条形图。见图3－8所示。

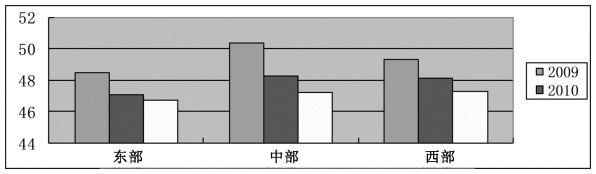

图3－8　2013年东中西部电信业务总量中业务收入所占比重

2.饼图

饼图是将分成若干扇形，用扇形面积大小与每一频率相对应，圆形的面积主要用来表示总体中各组成部分所占的比例，常用来解决结构性问题。

例如，上市公司某天的资金流向常常采用饼图来展示。下表是工商银行在2013年9月3日的实时资金流向情况。

表3－23　主力、散户资金流向

根据上表的数据资料制作的饼图如图3－9所示。

图3－9　工商银行2013年9月3日的实时资金流向情况

3.环形图

环形图是由中间为“空洞”的多个同心圆组成，每一个总体占一个环，总体中每一部分的比例用环中的一段表示，主要也是用于研究结构性问题。例如，2012年伦敦奥运会上金银牌数量前四名的情况如表3－24所示。用环形图展示如图3－10所示。

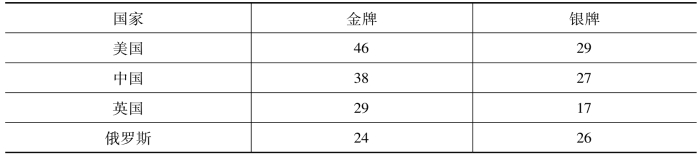

表3－24　2012年伦敦奥运会奖牌前四名的数量情况

图3－10　2012年伦敦奥运会奖牌前四名的数量环形图

（二）定量数据的图形显示(www.daowen.com)

1.直方图

直方图是用矩形的宽度和高度来表示频数分布特征的图形。在平面直角坐标中，横轴表示数据分组，纵轴表示聘书或者频率，各组与相应的频数形成了一个矩形。

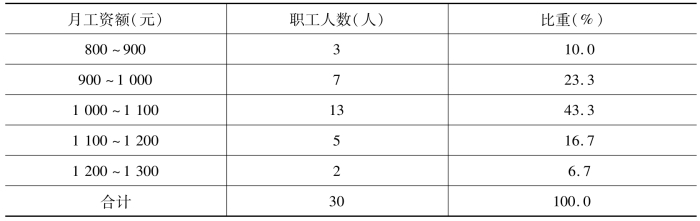

表3－25　某单位职工月工资额情况

利用表3－25的数据，作出的直方图如下图3－11所示。

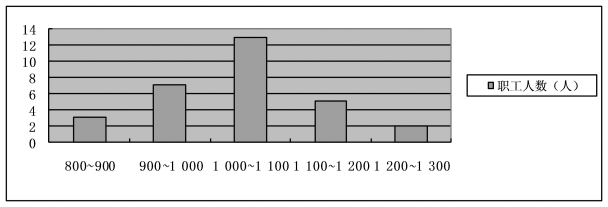

图3－11　某单位职工月工资额情况

2.折线图

折线图是在直方图的基础上，把各个矩形顶部的中点（组中值）连接起来，将原来的直方图擦掉就是折线图。利用表3－25的数据，作出的折线图如下图3－12所示。

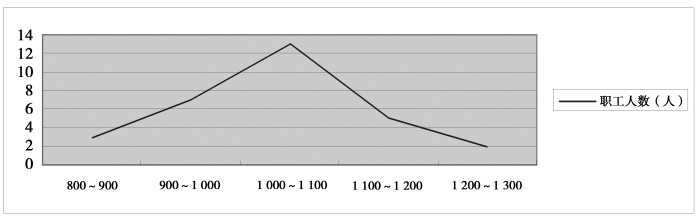

图3－12　某单位职工月工资额情况

（三）时间序列数据的图形显示

时间序列是在不同的时间上取得的数据，按照时间的先后顺序排列而成。现象随时间的发展而变化的趋势可以用散点图和线图等来反映。

1.散点图

散点图是在平面直角以时间为横轴，以相应的数据为纵轴，作出数据在坐标系中的位置点。

表3－26　2006～2012年中国网民规模统计情况

利用表3－26数据作出散点图如下：

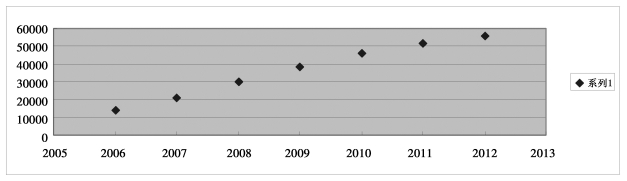

图3－13　2006～2012年中国网民规模统计的散点图

2.线图

线图是在平面直角坐标系中，以时间为横轴，以相应的数据为纵轴，作出数据在坐标系中的位置点，将各个数据点用平滑的曲线连接起来。如图3－14所示。

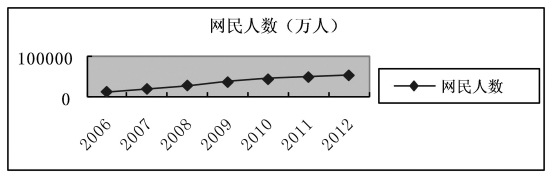

图3－14　2006～2012年中国网民规模统计的线图
