1.整体-分体图应用
例3-11 制作某公司的产品销售情况统计,如图1-3-42所示;用堆积柱形图表示左边的表格数据。
此类图属于整体-分体组合图,通过该图可同时分析大项之间的关系,以及大项下各小项的结构特征。

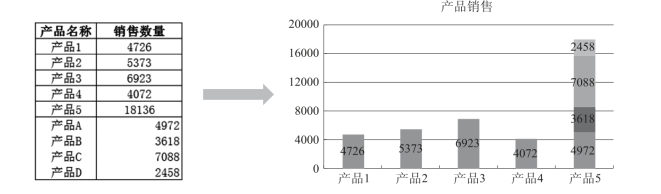

图1-3-42 产品销售情况表
具体操作步骤如下。
(1)产品销售情况表中,产品5的销售数量为“18136”,是产品A、产品B、产品C、产品D四项小类产品的销售量之和。首先需制作一个二维的辅助区表格,目的是把产品5的销售量用四项小类产品销售量展开来表示。二维表的每列用一个辅助名,分别以X1,X2,X3,X4表示,以作为柱形图中的各柱的数据系列,辅助区表格如图1-3-43所示。

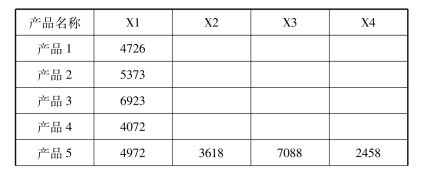

图1-3-43 辅助区表格
(2)选择辅助区表格的所有数据。单击“插入”选项卡,然后单击“图表”组中的“插入图表”下拉按钮,选择“柱形图”中的“堆积柱形图”。
(3)添加图表数据标签。单击“图表工具”下的“设计”选项卡,单击“添加图表元素”组中的“添加数据标签”按钮,选择“居中”,即添加了产品1至产品5的柱形图数据标签。对没有被自动添加的产品5的三个小柱形图,则以相同方法再次一一添加数据标签。最后将图表标题名称更改为“产品销售”。
2.动态分析图应用
例3-12 制作项目预算执行情况分析动态图,如图1-3-44所示。

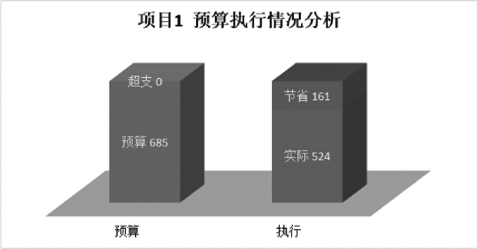

图1-3-44 预算执行情况分析
具体操作步骤如下。
(1)制作选择项目列表控件。在F2单元格中输入“选择项目”。选中G2单元格,单击“数据”选项下“数据工具”组中的“数据验证”下拉按钮,打开“数据验证”对话框,如图1-3-45所示。在“数据验证”对话框中,将验证条件的“允许”设置为“序列”,设置“来源”为数据源中“项目”列中的项目1至合计,即“=$B$4:$B$19”,最后单击“确定”按钮,得到如图1-3-46中“选择项目”项目列表控件。

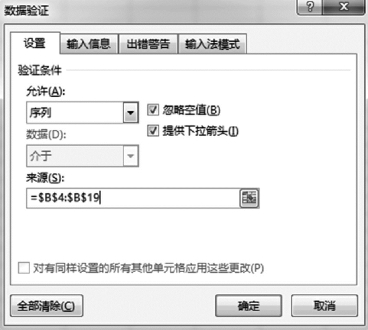

图1-3-45 “数据验证”设置
(2)制作辅助区表格,如图1-3-46所示。
图1-3-46 项目列表控件及辅助区
(3)对辅助区进行“预算”列和“实际”列数据的填写。在G2下拉列表中选择项目1,把数据源中项目1的预算与实际费用利用VLOOKUP函数填入对应单元格。在G5单元格中输入公式“=VLOOKUP(G2,$B$3:$D$19,2,0)”,在H6单元格中输入公式“=VLOOKUP(G2,$B$3:$D$19,3,0)”。
(4)对辅助区进行“超支”列和“节省”列数据的填写。利用IF函数判断费用超支或节省。在I5单元格中输入公式“=IF(H6>=G5,H6-G5,0)”,在J6单元格中输入公式“=IF(G5>H6,G5-H6,0)”。最终得到预算与执行两行的总和是相等的。
(5)选择辅助区数据,单击“插入”选项卡,然后单击“图表”组中的“插入柱状图”下拉按钮,选择“三维堆积柱形图”,得到的柱形图表是默认按列生成了4个柱形体。因此需要按行画图更改方向,即单击“图表工具”下的“设计”选项卡,通过“数据”组中的“切换行/列”按钮完成。单击“表格工具”下的“设计”选项卡,单击“添加图表元素”下拉按钮,选择“数据标签”中的“其他数据标签选项”,打开“设置数据标签格式”对话框,在标签选项中选中“名称”和“值”复选按钮,设置分隔符为“空格”。在图表中选中数据标签,单击“开始”选项卡,将数据标签的字体颜色设置为“黄色”。单击“表格工具”下的“格式”选项卡,单击“当前所选内容”下拉按钮,选择“基底”,则图表中的“基底”呈现选中状态。在“形状样式”组中单击“形状填充”按钮,将基底填充颜色设置为“茶色,背景2”。在图表中分别选中网格线、图例、纵坐标轴,按“Delete”键删除。
提示:设置数据标签时,需要对每个标签选择一一进行设置。(www.daowen.com)
(6)制作图表标题。在F8单元格中输入公式“=G2&"预算执行情况分析"”,表示此单元格引用了G2单元格的内容并连接了“预算执行情况分析”字符串。单击“图表工具”下的“设计”选项卡,单击“添加图表元素”下拉按钮,选择“图表标题”,然后选择“图表上方”。选中图表标题,然后在编辑栏中输入“=”并单击F8单元格,编辑栏中出现“=项目预算执行!$F$8”,按“Enter”键确认。图表标题将引用F8单元格中的内容,并根据F8单元格的内容改变而改变。
3.差异分析图应用
例3-13 制作银行放贷执行情况差异图,如图1-3-47所示。

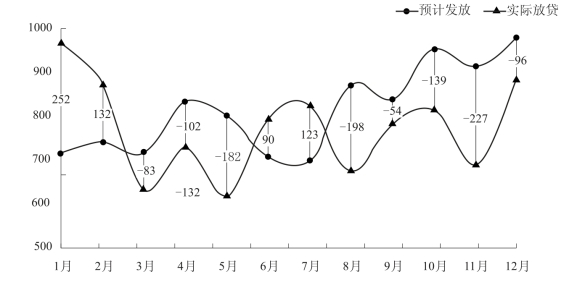

图1-3-47 银行放贷执行情况差异图
具体操作步骤如下。
(1)做一个中值辅助表,存放每月预计发放和实际放贷的平均值。其中,中值的计算公式为:中值=(预计发放+实际放贷)/2,如图1-3-48所示。

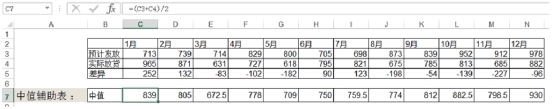

图1-3-48 中值辅助表
(2)选择月份、预计发放、实际放贷和中值四行数据,通过“插入”选项卡,插入带数据标记的折线图,如图1-3-49所示。

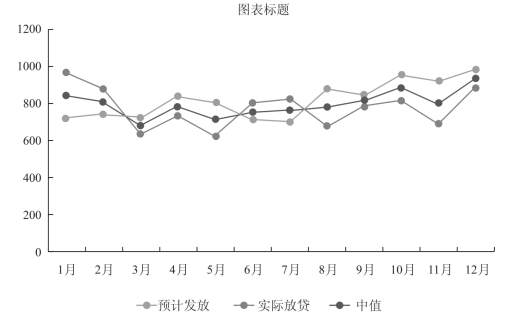

图1-3-49 插入折线图
(3)单击“图表工具”下的“格式”选项卡,单击“当前所选内容”下拉按钮,选择“系列中值”,然后单击下排“设置所选内容格式”按钮,打开“设置数据系列格式”对话框,选择“次坐标轴”;接着设置“填充线条”,分别设置“数据标记选项”“填充”“线条”为“无”。经过上述设置后,绘图区里的“系列中值点”的折线图呈现无显示状态,如图1-3-50所示。
(4)单击“图表工具”下的“格式”选项卡,然后单击“当前所选内容”下拉按钮,选择“系列中值”,进行上述设置后,源数据表中的月份一行上出现紫色框、“中值”一行数据出现蓝色框,如图1-3-51所示。选中月份行的紫色框线,按住鼠标左键不放,把紫色框拖至“差异”行的数据区,如图1-3-52所示。此步操作是把“中值”系列的X轴从月份行的1—12个月换为“差异”行的数据,这样“中值”系列就会用“差异”值作为分类。
(5)单击“图表工具”下的“设计”选项卡,单击“添加数据标签”按钮,选择“其他数据标签选项”,对“系列中值”设置数据标签,选中“类别名称”复选按钮,将标签位置设置为“居中”。

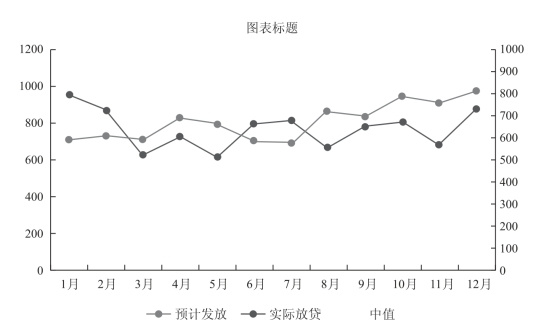

图1-3-50 设置折线图格式
图1-3-51 设置系列中值
图1-3-52 把紫色框拖至“差异”行的数据区
(6)在绘图区选择次坐标轴,按“Delete”键进行删除,“中值系列”的标签就会自动显示在另两条系列的中间。在绘图区选择网格线进行删除。选中图例中的“中值”图例,按“Delete”键进行删除。
(7)单击“图表工具”下的“设计”选项卡,单击“添加图表元素”按钮,选择“线条”,然后选择“高低点连线”。这时,“预计发放”和“实际房贷”每个数据点中就会出现了一条连线。
(8)单击“图表工具”下的“格式”选项卡,单击“当前所选内容”下拉按钮,选择“垂直轴”,然后点击“设置所选内容格式”按钮,打开“设置坐标轴格式”对话框,设置坐标轴刻度的最小值为“500”、最大值为“1000”、主要刻度为“100”。单击“当前所选内容”下拉按钮,选择“水平轴”,打开“设置坐标轴格式”对话框,将坐标轴位置设置为“在刻度线上”。
(9)单击“系列中值”的数据标签,然后单击“图表工具”下的“设计”选项卡,在“形状填充”中设置数据标签填充色为“橄榄色,80%”。分别选择“系列预计发放”“系列实际放贷”,打开“设置数据系列格式”对话框,设置的“线条”为“平滑线”。最终得到如图1-3-47所示的效果图。
