脉冲响应函数用于刻画外生变量一个标准差冲击对内生变量当前和未来走势的影响效应。通过对所建立的VAR模型进行脉冲响应函数分析，可以更精确地反映生产者服务贸易逆差与机电产品出口之间的互动关系。由图9-3可知，LNJDEX对自身的一个正向标准差冲击的响应一直持续较高正值水平，在第1期达到最大0.1389，随即在第2期减弱，虽在第3期有所回升，总体上看，对自身冲击的响应在逐渐减弱。这表明机电产品出口受自身前后影响较大，以短期影响最为显著。由图9-4可知，LNJDEX对LNNIM的一个正向标准差冲击具有较小的正向响应，除第1期无响应外，在第2期达到最大值0.05，并从第3期保持0.03左右。这表明生产者服务贸易逆差扩大对机电产品出口增长的推动作用在短期内影响较大，长期内保持平稳的影响，但影响偏小。

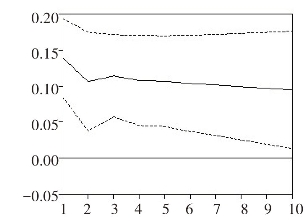

图9-3　LNJDEX对自身脉冲响应曲线

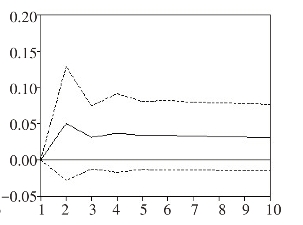

图9-4　LNJDEX对LNNIM脉冲响应曲线(www.daowen.com)

由图9-5可知，LNNIM对LNJDEX一个标准差冲击的响应一直保持在较高水平，除第1期无响应外，第2期达到最大值0.076，并从第三期开始下滑但始终保持在0.05左右。这表明机电产品出口增长对生产者服务贸易逆差的扩大具有正向带动作用，这种作用短期内影响最大，并能在长期内保持较大影响。由图9-6可知，LNNIM对自身的一个正向标准差冲击的响应在第1期达到最大值0.11，在第2期有明显下降，第三期有所回升，在此之后保持较小的正向响应。说明生产者服务贸易逆差变化对自身的影响在起初很大，在长期虽有影响但十分有限。

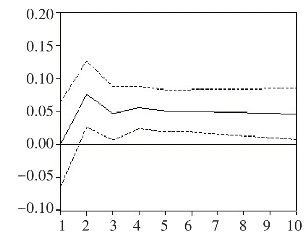

图9-5　LNJDEX对LNNIM脉冲响应曲线

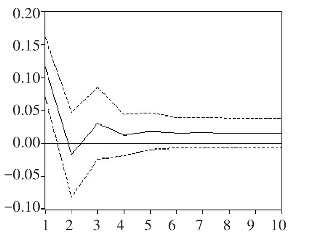

图9-6　LNNIM对自身脉冲响应曲线
