小区给排水设计方案详解

给排水设计说明一般包括给水和排水两个方面。

优秀案例一:某房地产项目可行性研究的给排水设计说明

参考点评:本案例考虑生活给水系统、消火栓给水系统、自动喷淋给水系统、生活污水排放系统、雨水排放等给排水系统

(1)本专业所采用的规范标准

1)《建筑给水排水设计规范》[GBJ 15—2003(2009年版)]

2)《建筑设计防火规范》(GB 50016—2006)

3)《高层民用建筑设计防火规范》[GB 50045—1995(2005版)]

4)《建筑灭火器配置设计规范》(GB 50140—2005)

5)《汽车库、修车库、停车场设计防火规范》(GB 50067—1997)

6)《自动喷水灭火系统设计规范》(GB 50084—2001)

7)《人民防空地下室设计规范》(G B50038—2005)

8)《室外给水设计规范》(GB 50013—2006)

9)《室外排水设计规范》(GB 50014—2006)

10)《住宅设计规范》(GB 50096—2011)

(2)生活给水

1)用水量估算(表8-10)。

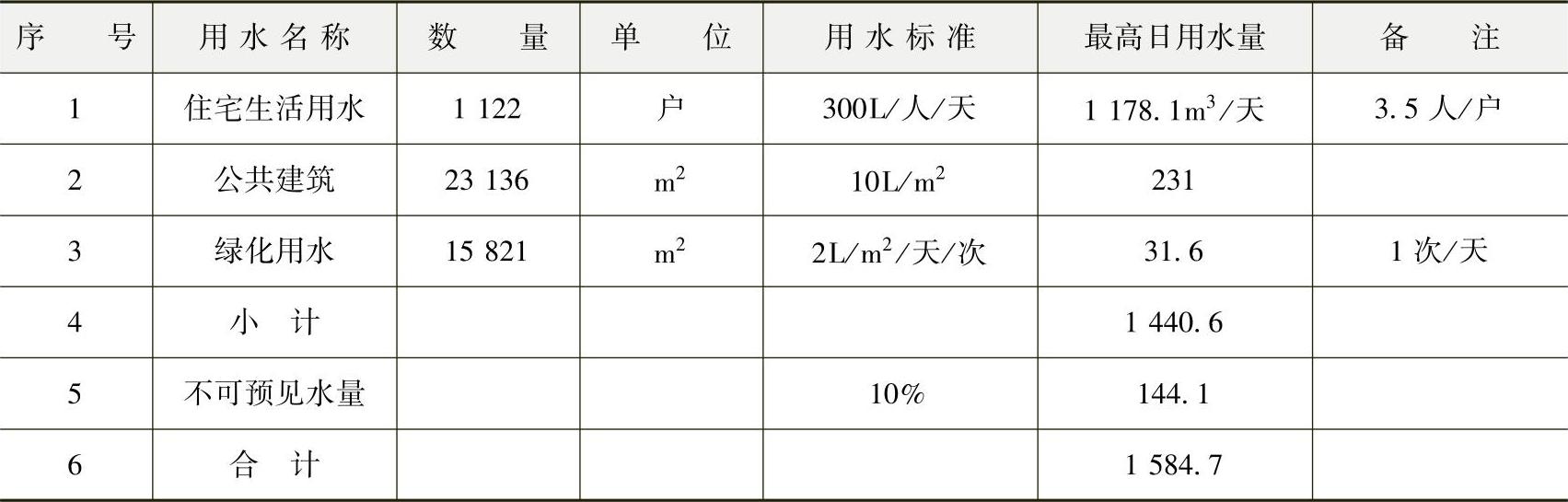

8-10 用水量估算


本工程最高日用水量为1584.7m3/天,最大时用水量为151.9m3/天。水源:本工程由两路进水。

2)水源由××路及××路市政给水管网引入。

3)给水方式:由市政给水管网引入两条DN200给水管,分别经水表计量后供应小区内生活及消防用水。住宅每户用水量单独核算,水表出户(用远传水表也可以不出户,由业主和自来水公司协商解决)。本小区全部为高层住宅,故采用地下室至地上2层由市政给水管网直接供水,三层以上市政管网——储水池——水泵——水箱——用水点,通过减压阀进行压力分区,3~12层为低区,13~29层为高区。根据小区规模,小区内共设3座水泵房,设置在地下车库内,水池容量、水箱容量合计不小于日用水量的40%。

(3)消火栓给水系统

1)消火栓用水量:室内30L/s,室外20L/s,火灾延续时间2h。

2)消火栓系统:消火栓系统分高低两区,3~12层为低区,13~29层为高区。由一组给水加压泵供水(2台,一用一备),压力分区通过减压阀实现。小区内布设环状消防管道,间距不大于120m设置三出口地上式SS150消火栓。

3)储水装置:在地下车库内设水泵房及生活消防水池,消防水池容积为460m3。在屋顶水箱内含18m3的消防水量。

(4)自动喷淋给水系统

1)自动喷水灭火系统用水量为27L/s,火灾延续时间1h。

2)喷洒系统:由喷淋泵(2台,一用一备)、湿式报警阀、水流指示器水泵结合器及管网组成。

3)危险等级:按中危险级设计。喷头设于地下车库内。

(5)排水系统

1)排水体制:采用分流制系统,污、雨水分系统排出。生活污水、雨水直接排入市政污雨水管网。

2)生活污水:高层污水系统设专用通气管;厨房污水单独排除,并经隔油池后,再排入污水管网。污废水排放量为1426.2m3/天。

3)地下室排水,用排污泵提升后再排除。(www.daowen.com)

(6)雨水系统

1)室外道路雨水经道路雨水口汇集后接入室外雨水井。

2)单体屋面雨水先汇至室外明沟,再经13号雨水口汇至小区雨水井,经小区雨水管网排至市政雨水管网中。

优秀案例二:某城市综合体项目可行性研究的给排水设计说明

参考点评:本案例从室外、室内两个区域对给排水设计进行说明。由于项目为城市综合体项目的开发,因此室内的给排水设计中特别提到了生活热水系统。

(1)设计依据

《建筑给水排水设计规范》[GB 50015—2003(2009版)]

《建筑设计防火规范》(GB 50016—2006)

《高层民用建筑设计防火规范》[GB 50045—1995(2005版)]

《自动喷水灭火系统设计规范》(GB 50084—2001)

《汽车库、修车库、停车场设计规范》(GB 50067—1997)

《人民防空地下室设计规范》(GB 50038—2005)

《人民防空工程设计防火规范》(GB 50098—2009)

(2)室外给排水系统

1)给水。由市政管网直接供水。自两条市政管网上分别接入一根引水管,管径DN250,供水压力≥0.25MPa。供水管在室外红线内成环状布置,环状管径为DN250。

低区给水和室外消防给水合并系统。由城市自来水直接供水。

2)排水。生活污水及场地雨水采用分流制,分别排至市政污水及雨水管网。室外设化粪池,生活污水经化粪池初步处理后,排入市政污水管网。

3)室外雨水。设计重现期为1年。地面综合径流系数Ψ=0.65。室外道路边适当位置设置雨水口,收集道路、人行道及屋面雨水,经场地雨水管网,排入市政雨水管网。

(3)室内给排水设计

1)给水系统。

水源:市政管网直接供给,供水压力P≥0.25MPa。

用水量:该项目最高日用水量约为2500m3

分区供水:设集中给水站房,综合技术经济比较,给水系统宜分三区。

一区:地下层至4层,均由市政管网直接供水

二区:5~18层,由中区变频供水设备供水。

三区:18层以上,由高区变频供水设备供水。

2)生活热水系统。建议采用分散式热水供水方式,即每户设燃气热水器或电热水器加热生活热水。节省设备、管路投资,不需系统维护管理,回避了生活热水缴费等问题。

3)排水系统。排放量:该项目排水量按供水量的85%计,约为2125m3/d。

室内污废水合流排出,排入室外污水管网。首层及以上污水重力排出;地下室污废水分别流入污水池、集水池,经潜污泵提升后排出。潜污泵由池内的水位控制器控制其启动及停止。

餐饮厨房排水先经隔油池隔油处理,再排入室外污水管网。

4)雨水系统。采用重力排水方式,排至室外雨水管网。设计重现期为2年。
