(一)直方图的概念
直方图法是从总体中随机抽取样本,将从样本中获得的数据进行整理后,用一系列等宽的矩形来表示数据。宽度表示数据范围的间隔,高度表示在给定间隔内数据的数目,变化的高度表示数据的分布情况。通过对数据分布形态和公差的相对位置的研究,可以掌握过程的波动情况。

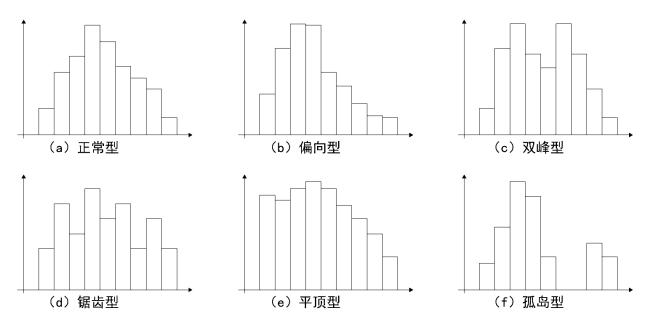

图7-5 直方图的种类
根据直方图7-5的形状,可以对总体进行初步分析。
(1)标准型号。数据的平均值与最大值和最小值的中间值相同或接近,平均值附近的数据的频数最多,频数在中间值向两边缓慢下降,以平均值左右对称。这种形状也是最常见的。(www.daowen.com)
(2)偏向型。数据的平均值位于中间值的左侧(或右侧),从左至右(或从右至左),数据分布的频数增加后突然减少,形状不对称。当下限(或上限)受到公差等因素限制时,由于心理因素,往往会出现这种形状。
(3)双峰型。靠近直方图中间值的频数较少,两侧各有一个“峰”。当有两种不同的平均值相差大的分布混在一起时,常出现这种形状。
(4)锯齿型。做频数分布表时,若分组过多,会出现此种形状。另外,当测量方法有问题或读错测量数据时,也会出现这种形状。
(5)平顶型。当几种平均值不同的分布混在一起,或过程中某种要素缓慢劣化时,常出现这种形状。
(6)孤岛型。在标准型的直方图的一侧有一个“小岛”。出现这种情况是夹杂了其他分布的少量数据,如排序异常、测量错误或混有另一分布的少量数据。
