MES与智能化装备集成的优化方案

智能装备在逐渐应用,因此系统应预留集成接口。以下集成内容可供参考,以便将来进行扩展。

1.与AGV物流车集成

1)简介

MES发送搬运指令给AGV中央控制系统,AGV系统执行完毕后向MES反馈,见表2-3。

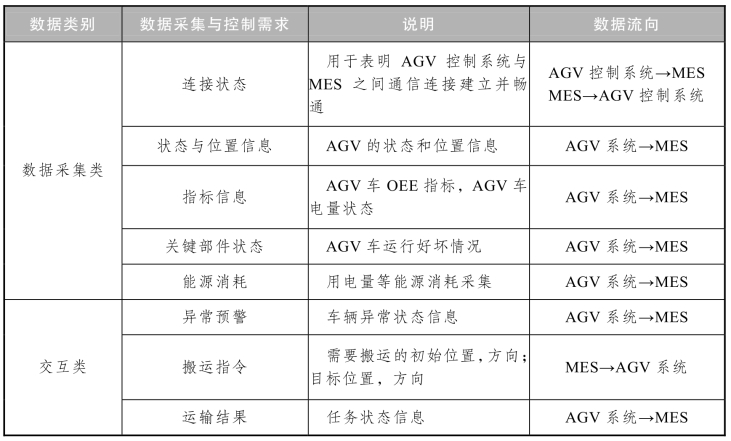

表2-3 AGV物流车反馈交互

2)接口技术要求

(1)支持HTTP、FTP、SOAP、Message Queue等通信协议方式。

(2)支持Web服务、数据库视图等实时接口方式。

(3)支持中间数据库、文本、XML等多种非实时接口方式。

(4)支持多个异构系统和数据源之间的数据交换。

3)通信协议要求

设备应优先支持采用RJ45接口的OPC-UA通信协议;当不支持OPC-UA协议时,应满足以下要求:

(1)预留以太网网口。

(2)需要支持主流的工业以太网协议,如MODBUS TCP,PROFI-NET。如果采用MODBUS TCP,则设备端需要采用MODBUS TCP客户端模式。当使用自定义的通信协议时,需提供开发包或通信协议的详细定义。

(3)供应商需要开放相关控制接口和数据采集接口。

2.立体仓库

1)简介(www.daowen.com)

信息集成:物料库存信息。

MES备料指令:仓库开始捡料,出库到指定AGV小车搬运地点,完毕后向MES反馈。

立体仓库反馈交互见表2-4。

(1)出库:完成出库后向MES反馈,MES更新库存信息。

(2)入库:完成入库后向MES反馈,MES更新库存信息。

(3)盘点:完成盘点后向MES反馈,MES更新库存信息。

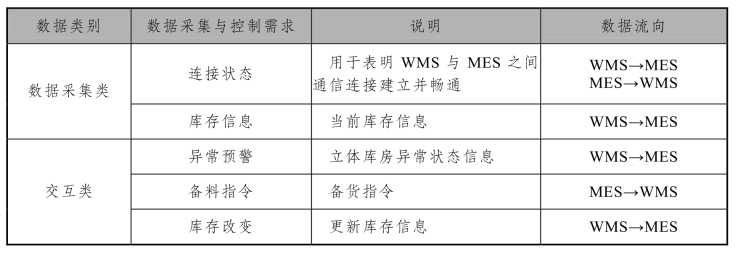

表2-4 立体仓库反馈交互

2)接口技术要求

(1)支持HTTP、FTP、SOAP、Message Queue等通信协议方式。

(2)支持Web服务、数据库视图等实时接口方式。

(3)支持中间数据库、文本、XML等多种非实时接口方式。

(4)支持多个异构系统和数据源之间的数据交换。

3)通信协议要求

设备应优先支持采用RJ45接口的OPC-UA通信协议;当不支持OPC-UA协议时,应满足以下要求:

(1)预留以太网网口。

(2)需要支持主流的工业以太网协议,如MODBUS TCP,PROFI-NET。如果采用MODBUS TCP,则设备端需要采用MODBUS TCP客户端模式。当使用自定义的通信协议时,需提供开发包或通信协议的详细定义。

(3)供应商需要开放相关控制接口和数据采集接口。
