系统集成数据流优化方案

数字制造的信息集成是通过ERP、PLM(PDM)、MES和PCS(包括DNC)的信息流集成得以实现的。图2-8所示为CAD、CAM、CAPP、ERP、PLM(PDM)、MES、PCS的集成数据流。这种模式把通过CAD、CAM辅助设计的产品数据用PLM进行管理起来,然后利用PLM(PDM)技术来控制产品数据、流程和工程变更,一方面PLM(PDM)将产品几何信息送往ERP系统,同时PLM也需要访问ERP的生产计划信息,从而保证ERP的有效运作。在ERP系统应用基础上,通过集成制造执行系统MES解决生产现场科研试制问题,使生产管理系统能适应多种生产模式。

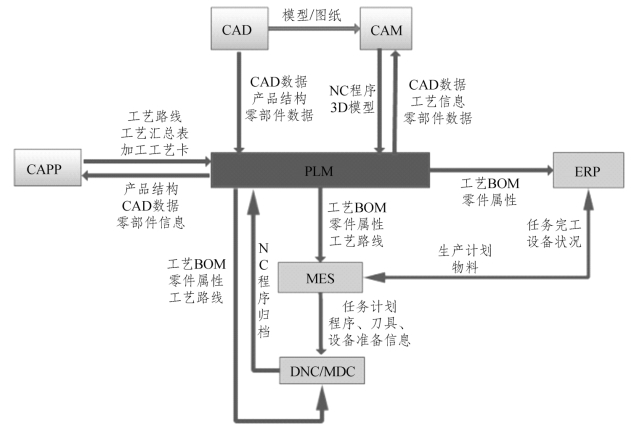

图2-8 集成数据流

集成数据流:

(1)DNC系统与PLM(PDM)系统集成(数据流双向):将PLM(PDM)系统的工艺BOM、零件属性、工艺路线传递给DNC系统,DNC系统将定型的NC程序传输到PLM(PDM)系统归档管理。

(2)CAD系统与CAM集成(数据流单向):将CAD系统的模型/图纸信息通过接口传给CAM系统。

(3)CAD系统与PLM(PDM)系统集成(数据流单向):将CAD系统的CAD数据、产品结构、零部件数据通过接口传给PLM(PDM)系统。(www.daowen.com)

(4)CAM系统与PLM(PDM)系统集成(数据流双向):CAM系统将NC程序、3D模型通过接口传给PLM(PDM)系统,PLM(PDM)系统将工艺信息通过接口传给CAM系统。

(5)CAPP系统与PLM(PDM)系统集成(数据流双向):CAPP系统将工艺路线、工艺汇总表、加工工艺卡通过接口传给PLM(PDM)系统,PLM系统将产品结构数据、CAD数据、零部件信息传给CAPP系统。

(6)ERP系统与PLM(PDM)系统集成(数据流单向):PLM(PDM)系统将工艺BOM与零件属性通过接口传给ERP系统。

(7)PLM(PDM)系统与MES集成(数据流单向):PLM(PDM)系统将工艺BOM、零件属性、工艺路线通过接口传给MES。

(8)ERP系统与MES集成(数据流双向):ERP系统将生产任务和物料通过接口传送给MES,MES通过计划的执行将任务完工和设备状况反馈给ERP系统。

(9)MES与DNC、MDC系统集成(数据流双向):MES将任务计划、程序、刀具、设备准备情况传给DNC系统,在生产加工的过程中,DNC系统通过MDC系统采集生产加工的数据,把采集的数据反馈到MES系统。
