1．案例一

图2-12为某服装厂区的平面布置图，按照以上六个原则，分析其平面布置的优缺点如下：

（1）厂区里按照功能进行了分区：仓库区、动力辅助区、办公区、生产区、生活区。

（2）建筑物的方位、建筑物形式安排不合理：办公区在生产区、仓库区中间，既影响办公质量，又妨碍未来的扩展。

（3）厂内运输线不合理：人流、货流可以分开，但是物流增加运输距离。

（4）原料库、动力部门位置不合理：仓库区、动力辅助区离生产区过远，不能高效满足生产工序流程。

按照平面布置原则，对图2-12的布置进行调整，调整后见图2-13。调整后的布置缩短货流路线，更好满足生产需要。

2．案例二

图2-14是某汽车厂的平面布置图。按照以上平面布置原则，分析其平面布置的优缺点如下：

(www.daowen.com)

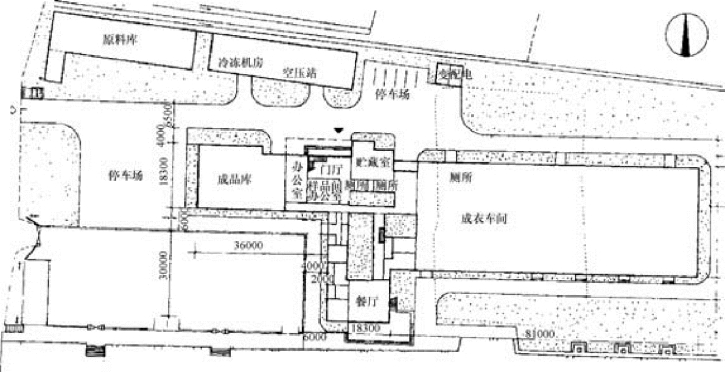

图2-12　某服装厂区的平面布置

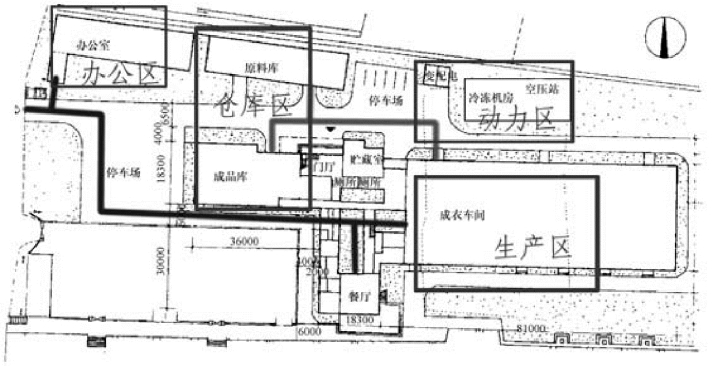

图2-13　某服装厂区的平面布置调整

（1）厂区里按照功能进行了分区：生产区（包括辅助动力等区域）、办公区、生活区。

（2）建筑物布置合理：办公区与生活区布置在厂区全年最小频率风向的上风侧。

（3）人流与货流分开：有两个出入口，一个为人流出入口，一个为货流出入口。

（4）厂区绿化面积大，有隔离带，满足卫生要求。

（5）有一定的预留地，满足扩建要求。

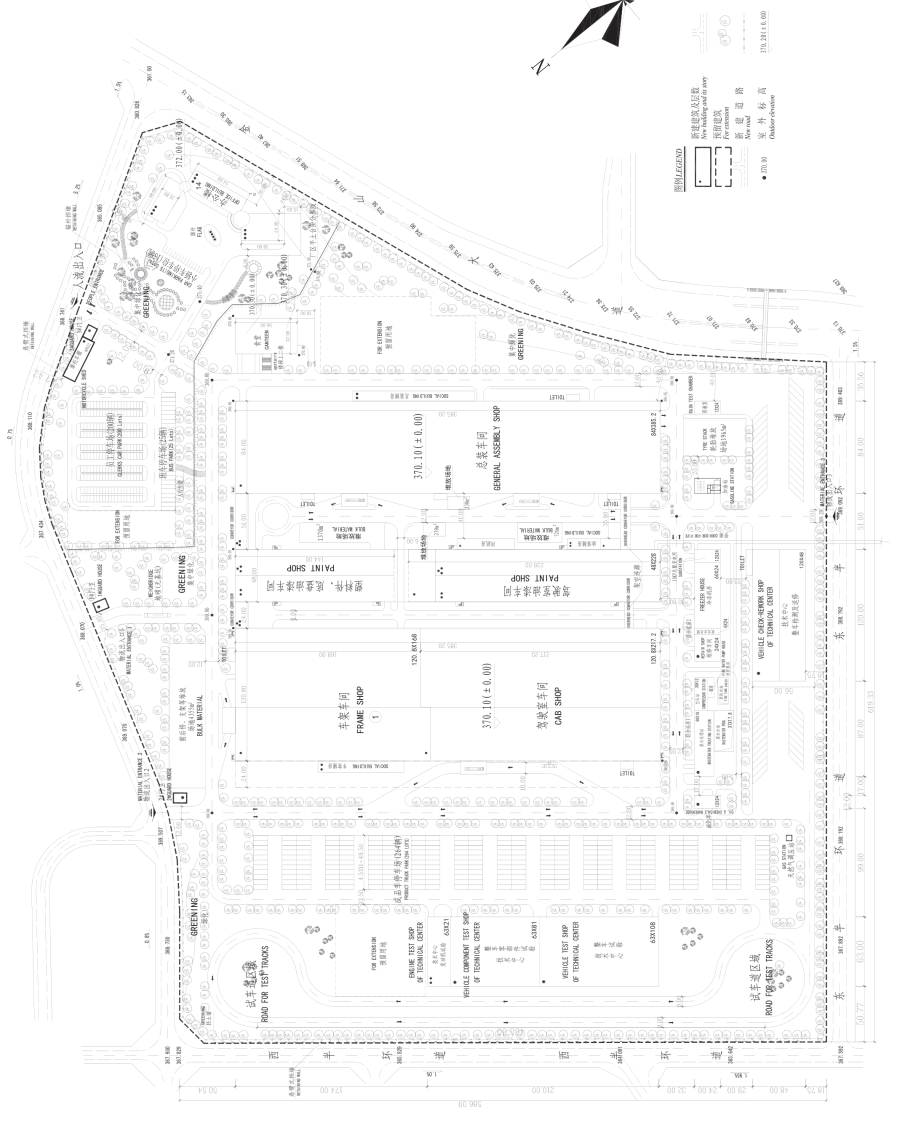

图2-14　某汽车厂的平面布置
