组装立式车床,预检几何精度的过程中,立刀架沿横梁移动对工作台工作面不平行性超差时,常调刮横梁后面 55° 导轨(不是 55° 压板),使横梁前侧导轨与工作台工作面平行。在图 7.18 中,如横梁上立刀架移动长度为 B 检查这项精度时,其超差值为 b,55° 导轨长度为L,调刮量为x 时,使这项精度在允差之内。假定 55° 导轨为 90° 导轨时,其调刮量为x1,根据三角形相似原理:
又根据Rt△cdb 中

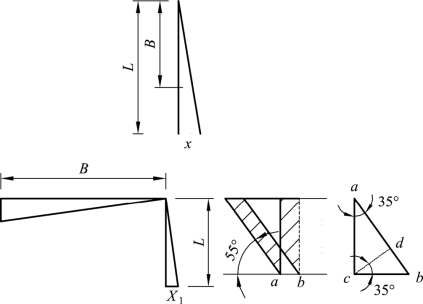

图7.18 不平行性调整量计算示意图
则
将 x1 值代入上式,则
如果检查长度 B 为 1 000 mm,则
注意事项:
(1)当横梁向下倾斜超差时,则应从55°导轨面上端修刮,横梁上仰超差时,则方向相反,从下端修刮。
(2)同样,调整量也成直角三角形分布。
当 55° 导轨面是由 55° 压板固定于横梁上的结构(如 C5112A),调整此项精度时,应修刮 55° 压板上于横梁的接触面。由图 7.19 中的 Rt△acb 中得(www.daowen.com)
则
并将 x1 的值代入上式,则
可以近似地取
如果检查长度为 1 000 mm 时,则
这种结构,当横梁向下倾斜,其与工作台工作面不平行度超差时,应该调整55° 压板上与横梁接触面的下端;相反,调其上端。这是实际操作中容易搞错的地方,应注意。
例 2 预检 C5112A 型立式车床几何精度时,立刀架沿横梁移动对工作台工作面不平行性超差为-0.10 mm/1 000 mm。欲调刮 55° 压板上与横梁导轨上的接触面,已知 55° 棒铁长度为 750 mm,问采取什么修法才能使这项精度达到+0.03 mm/1 000 mm?
解:根据式(7.6)
根据超差情况,横梁是向上仰,则必须从 55° 压板上端修去 0.15 mm,到下端逐渐减少到零。
侧刀架滑枕移动对工作台工作面不平行性超差时,也都是调整侧刀架体后面的 55° 压板,计算公式和方法与上述完全相同。
