锥齿轮传动的正确啮合，控制一定的侧隙和接触点，都是靠调整锥齿轮轴向位置来达到的。锥齿轮齿形加工时，多数以背锥作为工艺基准，因此装配时要求相啮合的锥齿轮副背锥齐平，使装配时再现刀具与工件精加工时的位置，啮合自然正确。同时，对不同模数精度的齿轮都有一定侧隙要求（见表 7.2），以防运转过程中发热卡住，造成研伤。对精度要求较高的锥齿轮副，在此基础上再进行侧隙与接触点的检验，然后做适当的轴向调整。对不能以背锥定位的结构，则直接以侧隙和接触点作为调整的依据。

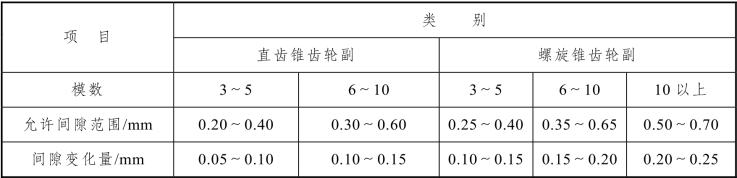

表7.2　齿测的间隙

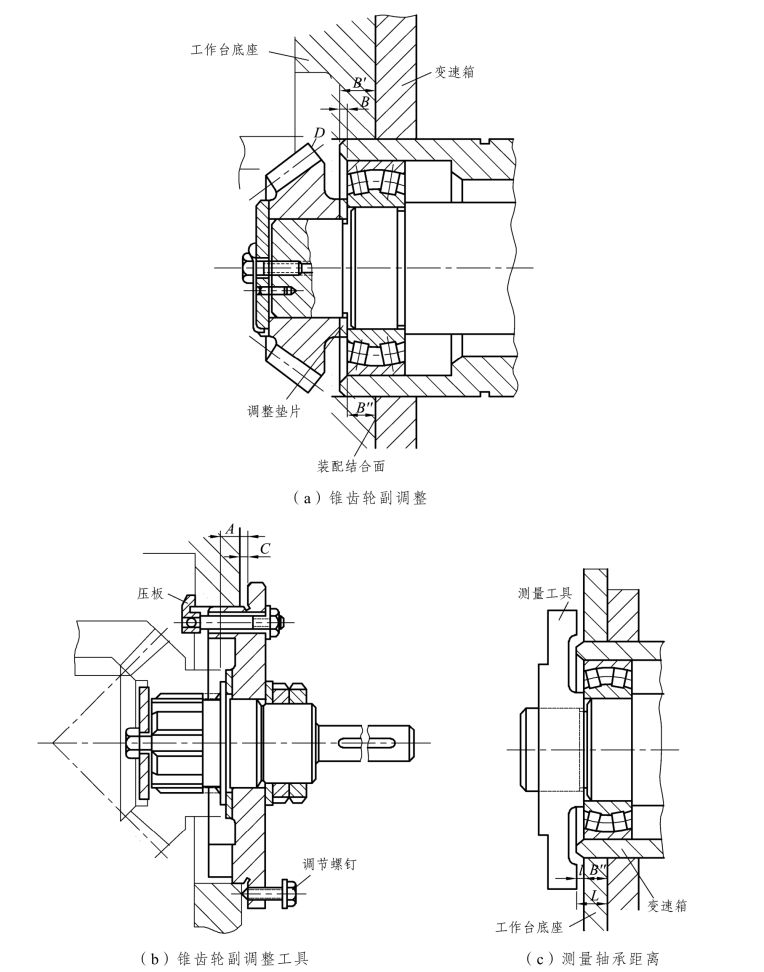

图 7.9 为 C5112A 型立式车床变速箱与工作台底座锥齿轮副的装配调整方法示意。这对锥齿轮副装在两个部件上，要直接用调整垫片来调节比较困难，因此使用工具来测量较为合适。

图7.9　锥齿轮副的装配调整

装配时按图 7.9（b）所示将变速箱上的锥齿轮装在工具上，两齿轮啮合后使背锥齐平测量侧隙和接触点，调节螺钉与压板螺母，使锥齿轮连同工具一起做轴向移动，达到啮合要求，测量尺寸 C。工具上的尺寸 A 是给定的，故齿轮与调整垫片接触的端面到箱体结合面的尺寸B′，可由下式求出：

(www.daowen.com)

实际位置并不一定这样，因此在按图 7.9（c）所示方法测量另一结合面到轴承端的尺寸B″。l 是工具给定的尺寸，L 是工具测量面到结合面的距离，可用千分垫测量出来，则

这样调整垫片的应有厚度 B 即为

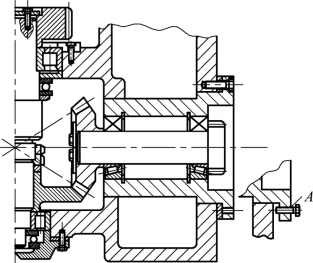

图 7.10 所示为双柱立车工作台底座锥齿轮副结构，调整垫片装在箱体外，所以可在 A处用紧定螺钉先调整尺寸使其达到要求后，再选配或修磨垫片就可以了。

图7.10　调整垫片在箱体外的调整方法
