横梁滑座修复技术和步骤

横梁滑座是立刀架组件的基座,又是连接横梁,还是给定刀架进给的重要桥梁。它除具有品质良好的导轨面外,还需把立刀架的传动系统零件正确地安装其上。因此,它的整修与横梁一样,主要是导轨面的修复(见图 6.38)。

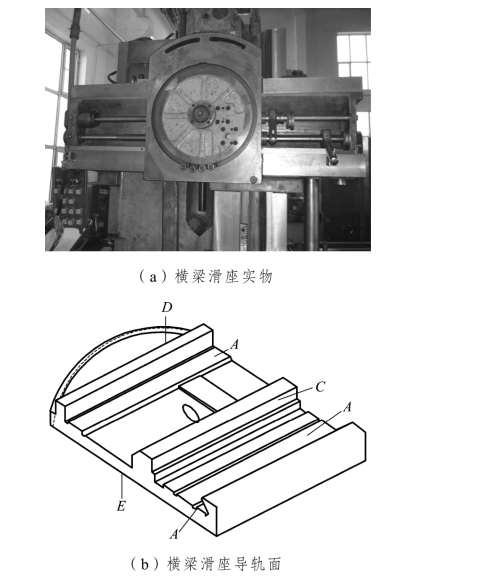

图6.38 横梁滑座

横梁滑座修复时,可用研具进行研刮或与回转滑座对研,技术要求是接触点 10 点/(25 mm×25 mm),0.04 mm 塞尺不入。

横梁滑座修复工艺及步骤如下。

1.刮 A、B 面

(1)技术要求。

① 与横梁导轨接触点、密合程度:8 点/(25 mm×25 mm)、0.04 mm 塞尺不入。

② E 面对横梁上导轨的不平行度:上下0.03~0.05 mm、左右 0.02 mm。

(2)工具、检具名称及规格(毫米):塞尺。

(3)工艺说明。

① 与已修复好的横梁进行合研,达到技术要求(见图 6.39)。

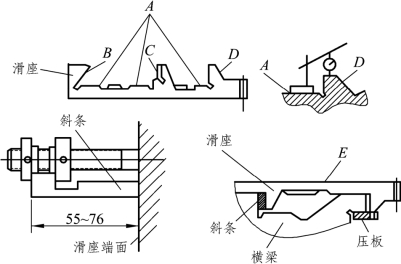

图6.39 滑座研刮各部分关系

② E 面是固定结合面,常不用修复,以它作为测量和工艺基准。

③ 表座放在横梁上导轨,表针触及 E 面四角来检查 E 面对横梁地轨的不平行度(见图6.40)。

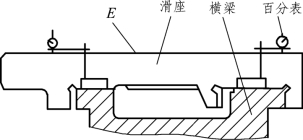

图6.40 滑座测量

2.刮C、D 面

(1)技术要求。

① D 面对 A 面的不平行度:0.02 mm。

② 接触点:6 点/(25 mm×25 mm)。

③ 密合程度:0.04 mm 塞尺不入。

(2)工具、检具名称及规格:50 mm×300 mm 研具、百分表、塞尺。

(3)工艺说明。

先控制不平行度达到要求后,再按接触点及密合程度要求进行研刮(见图6.41)

图6.41 滑座研刮示意

3.调压板

(1)技术要求。

① 密合程度:0.04 mm 塞尺不入。

② 移动是否顺利:2 人推移滑动顺利。

(2)工具、检具名称及规格:塞尺。

(3)工艺说明:见横梁修复工艺步骤“5. 调压板”。

4.刮斜条(www.daowen.com)

(1)技术要求。

① 弯曲度:0.05 mm/全长。

② 接触点:10 点/(25 mm×25 mm)。

③ 密合程度:0.04 mm 塞尺不入。

(2)工具、检具名称及规格:塞尺。

(3)工艺说明:见横梁修复工艺步骤“6. 刮斜条”。

5.装横梁夹紧机构

(1)技术要求:夹紧松开适宜,松开时 0.04 mm 塞尺通入。

(2)工具、检具名称及规格:板子、塞尺。

(3)工艺说明。

① 调整弹簧片,使夹紧力适宜(见图 6.42 和图 6.43)。

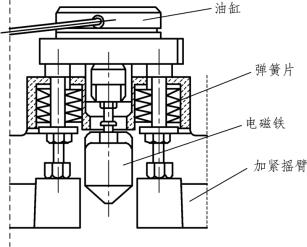

图6.42 横梁夹紧机构图1

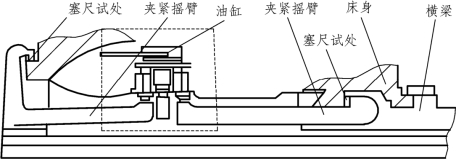

图6.43 横梁夹紧机构图2

② 使两夹紧摇臂夹紧力一致。

③ 组装时,使横梁沿床身往复移动数次后,再调整,直到夹紧力两臂均匀一致,大小相当,松开后有 0.04~0.1 mm 间隙。

6.装横梁滑座支架

(1)技术要求:与横梁两端孔的不同轴度 0.02 mm。

(2)工具、检具名称及规格(毫米):检棒、专用卡板。

(3)工艺说明。

如图 6.44 所示,先测出横梁两端孔中心到导轨面距离 A。然后调整 4Δ 或 3Δ ,使支架中心到滑座接触面距离为 A,A=B-(1Δ 或2Δ 检棒半径)(见图 6.45)。

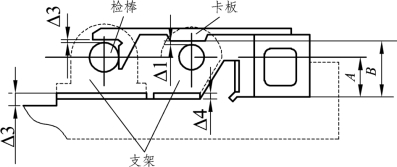

图6.44 支架调整1

图6.45 支架调整2

7.装横梁光杆

(1)技术要求。

① 调锥齿轮副:锥齿轮副后端啮合平齐,齿侧间隙 0.3 mm。

② 装光杠各件。

(2)工具、检具名称及规格:块规、铅丝。

(3)工艺说明。

① 按图装好锥齿轮副,手摸后端平齐后,用铅丝测得间隙适当,再用块规测出锥齿轮后端到轴承端距离,以此尺寸,调整隔套厚度。

② 装配各件能移动灵活后,再装好销钉。
