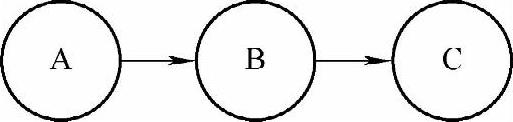

图16-8 节点图

如图16-8所示，在节点图（Activity-on-Node Network，AON）网络中，节点（圆圈或矩形）代表项目活动，连线箭头代表活动之间应有的先后关系，这种方法以活动为向导。所谓先后关系，就是要求一项活动其所有紧前活动都完成之后才能开始。箭头代表先后次序关系，箭头的方向表示活动的先后顺序。在节点图网络中，当某些活动没有紧前活动时，通常这些活动从一个共同的节点（称为起点）发散出来开始画图。当某些活动没有紧后活动时，通常将它们归结到一个共同的节点上（称为终点）。(www.daowen.com)

在项目节点图网络中，某些项目活动之间存在着依赖关系。这种依赖关系通常表现为强制性依赖关系，即是指两个活动之间所固有的依赖关系，它们之间通常存在某种实际的约束条件。例如，很多产品开发项目中，设计活动完成之后才能开始产品的实现活动。最终确定活动之间的关系是描述活动的先后关系，是指活动在时间上的逻辑顺序。先后关系决定活动在项目进度中的位置，一般来说有两种类型的活动：紧前活动和紧后活动。通过对项目各活动的紧前活动和紧后活动的分析确认，可以将整个项目活动的排列顺序利用节点图以图示的方式表达出来，然后在此项目网络图的基础上，进行寻找关键路径、确定项目工期等计算。
