排列图法又称主次因素分析法、帕累托图法，它是找出影响产品质量主要因素的一种简单而有效的图表方法。排列图是根据“关键的少数和次要的多数”的原理而制作的。也就是将影响产品质量的众多影响因素按其对质量影响程度的大小，用直方图形顺序排列，从而找出主要因素。

排列图法的结构是由两个纵坐标和一个横坐标，若干个直方形和一条折线构成。左侧纵坐标表示不合格品出现的频数（出现次数或金额等），右侧纵坐标表示不合格品出现的累计频率（可用百分比表示），横坐标表示影响质量的各种因素，按影响大小顺序排列，直方形高度表示相应的因素的影响程度（即出现频率为多少），折线表示累计频率（也称帕累托曲线）。通常累计百分比将影响因素分为三类：占0～80%为A类因素，也就是主要因素；80%～90%为B类因素，是次要因素；90%～100%为C类因素，即一般因素。由于A类因素占存在问题的80%，此类因素解决了，质量问题大部分就得到了解决。

为了方便理解，下面举个例子。某制造厂对某日生产中出现的123个次品进行统计，作出排列图，如图15-1所示。

(www.daowen.com)

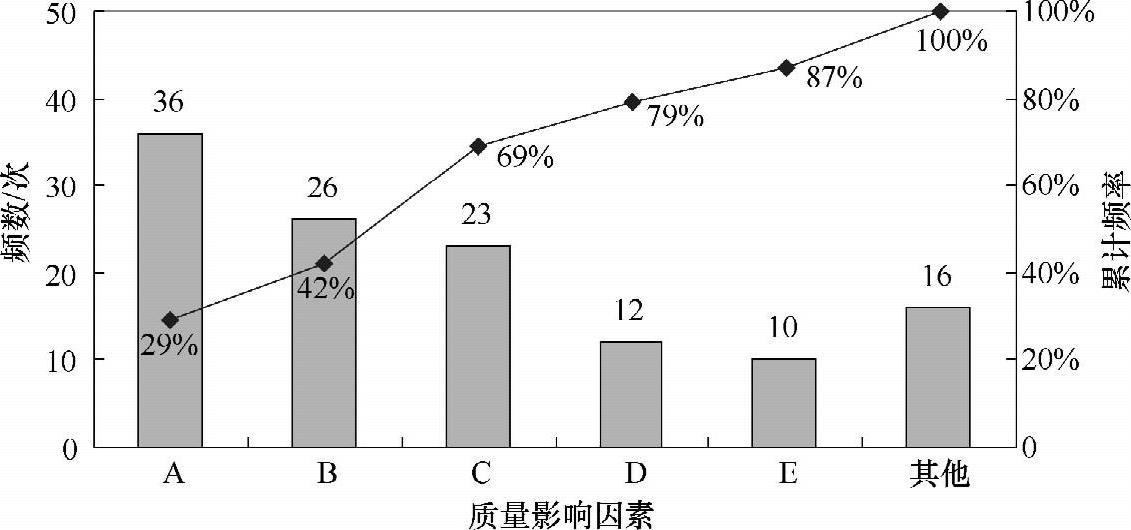

图15-1 排列图

排列图表明：影响产品质量问题的主要因素是A因素、B因素和C因素，一旦这些问题得到纠正，大部分质量问题即可消除。
