可定向图的定向方法

给定图G,给G的边定向,使定向后的图DG)是强连通图。

首先,将图Gn个顶点分别给出标号v1v2,…,vn。显然,图G是连通图且不含割边,否则其不存在强连通定向。

任选一个顶点标号v1,选一条边以标号v1的顶点为端点,给这条边的另一端顶点标号v2。以此类推,对k个已标号的顶点,其标号为v1v2,…,vk,如果存在一条边以vk为端点而另一端是未标号的顶点,则给这个顶点标号vk+1。如果不存在这样的顶点,即与vk关联的边的另一端都已标号,这时在已标号的顶点中找一个标号最大的顶点vj,使它与一个未标号的顶点邻接,给这个与vj邻接的未标号的顶点标号vk+1。当所有顶点得到标号时,对于在标号过程中用到的边,定向为从标号大的顶点到标号小的顶点,从而实现对图G的定向。

可以证明,用上述方法定向所得的图是强连通的。

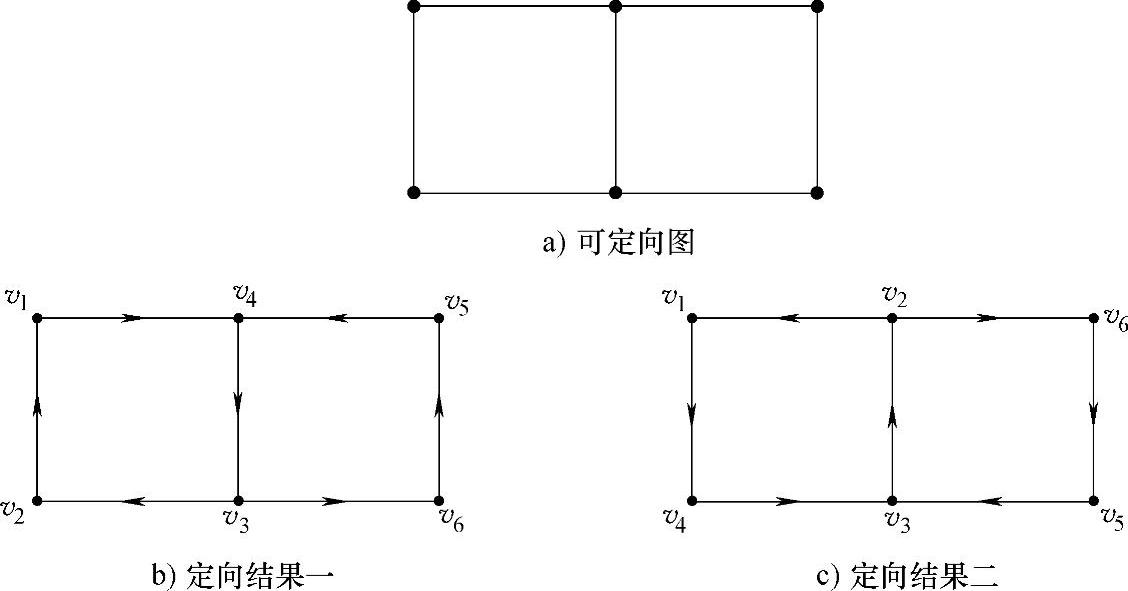

对同一个图,可以有多个定向方式。以图3-2a中的图为例,该图有6个顶点,分别采用不同的顺序对其进行定向。首先选择位于图中左上部的顶点,标记为v1。与v1相邻的顶点有两个,若选择v1下方的顶点并标记为v2,然后依次选择顶点进行标记,则最后可得到如图3-2b所示的定向结果;若选择v1右侧的顶点并标记为v2,然后依次选择顶点进行标记,则最后可得到如图3-2c所示的定向结果。显然,两种不同的定向顺序得到了不同的定向结果。(www.daowen.com)


图3-2 不同定向方式得到的定向结果

对四向穿梭式自动化密集仓储系统而言,只要货架交通网络是活网络,即可保证托盘物资在货架内部流畅转运。但是,对于某一活货架交通网络,在不同的定向结果下,将托盘物资从一个位置转运到另一个位置的路径长度存在差别,从而导致物资转运和存取效率存在差别。因此,在对既有货架网络进行定向时,还应结合其他因素综合设计,以获得较高的托盘物资转运和存取效率。
