【例11.4】 根据某项目作业明细表资料,见表11-5,完成如下内容。

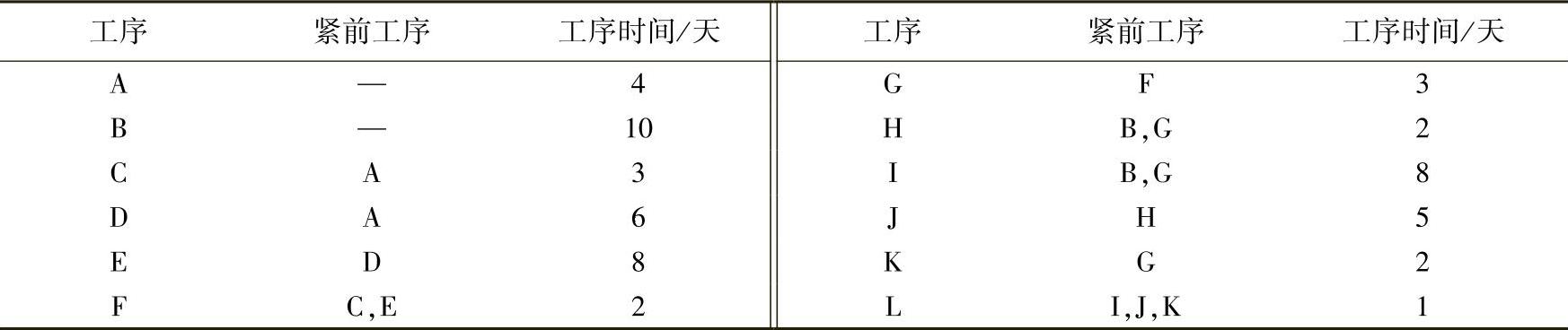

表11-5


1)绘制项目网络图

2)在图上计算各工序的最早开始时间和最迟开始时间。

3)用表格计算工序的有关时间参数。

4)指出项目的关键工序和关键路线,并给出项目的完工时间。

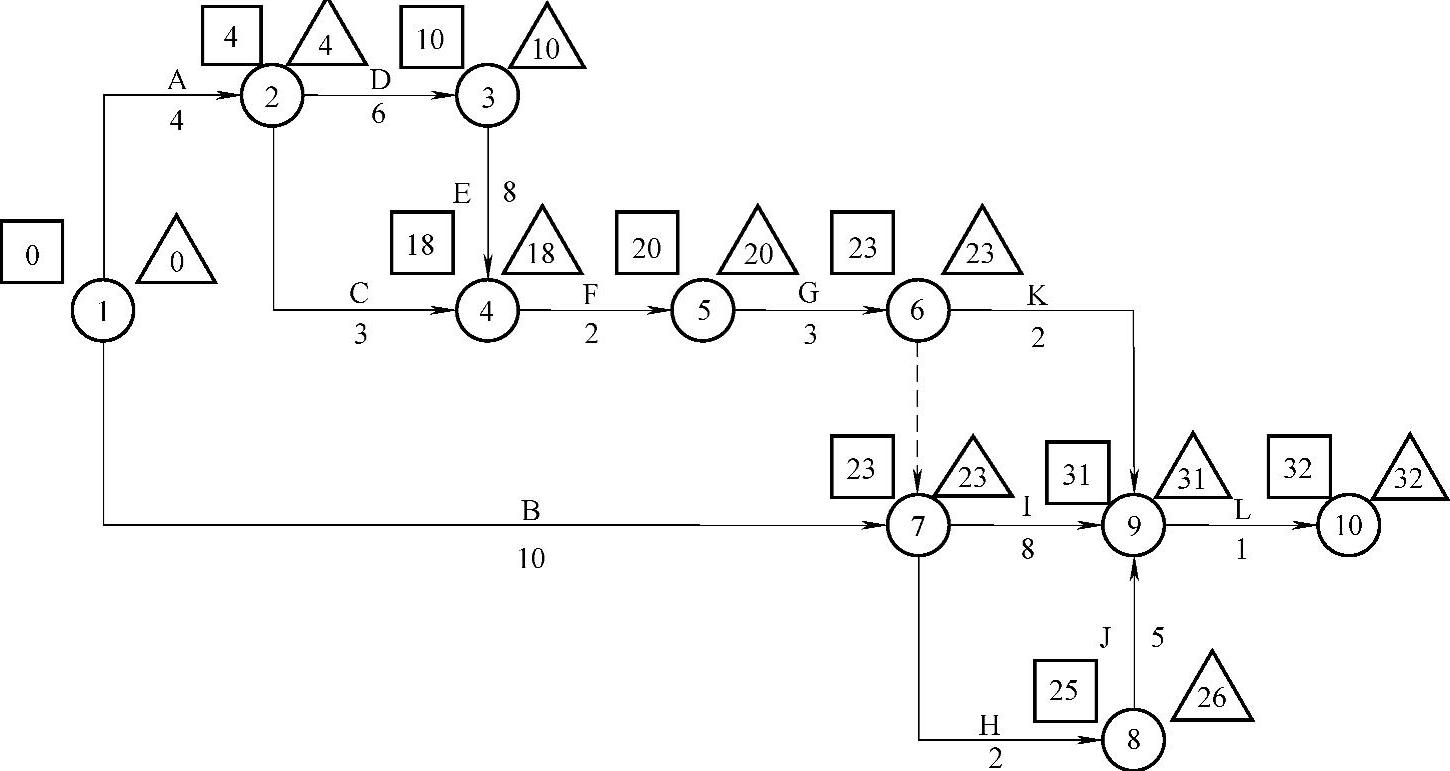

1)项目网络图如图11-8所示:


图11-8

2)首先计算工序的最早开始时间,开始时间设为“0”,网络图的起始标号记作0,由式(11-4)按事件的顺序逐道工序计算到网络的终点。

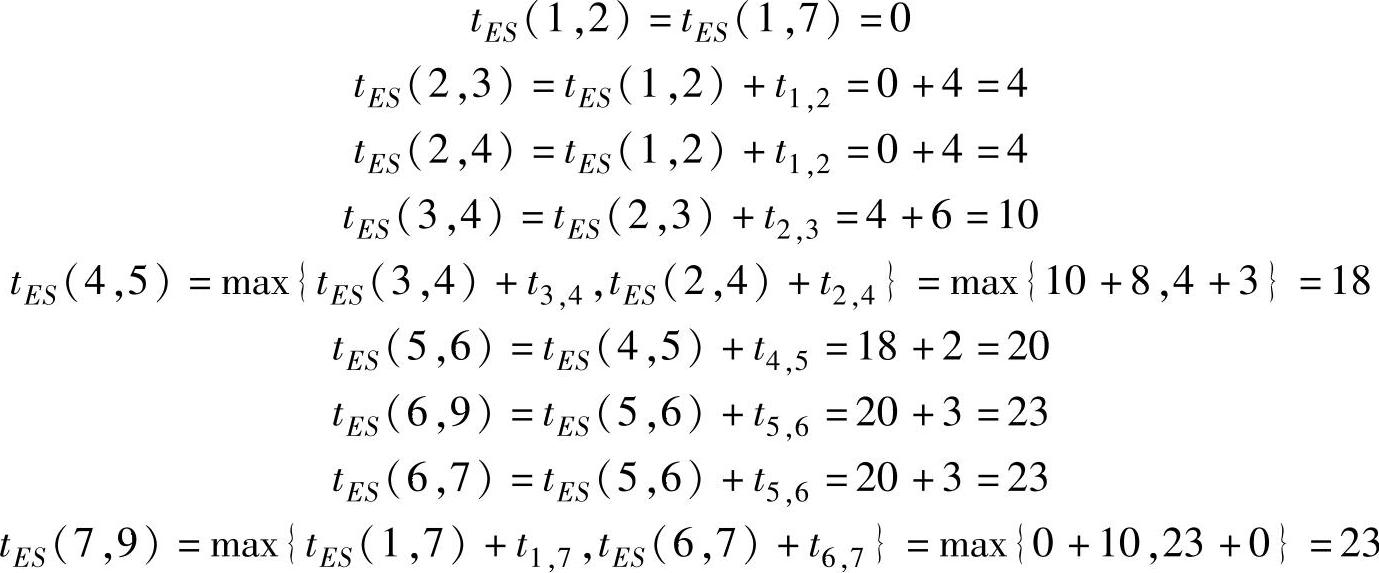

工序最早开始时间的计算过程如下:

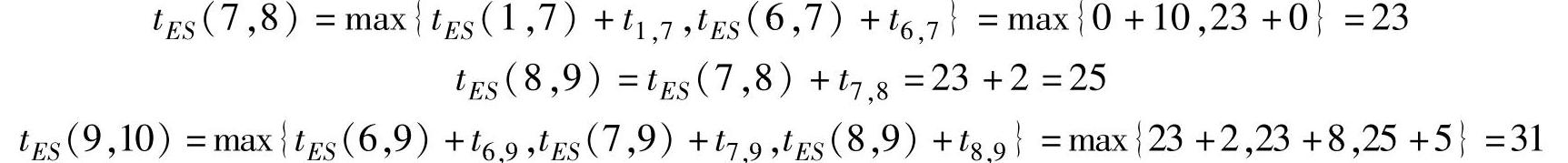

工序的最早结束时间等于最早开始时间加上工序时间,网络图的终点10是项目的结束点,结束工序的最早完工时间是(www.daowen.com)

tEF(9,10)=tES(9,10)+t9,10=31+1=32

项目的完工期是完成所有工序的最短周期,即

T=max{tEF(9,10)}=32(天)

完成项目的最短时间是32天,保证项目能在32天内完成的前提下,工序的最迟开始时间应从网络的终点向起点逆序计算。

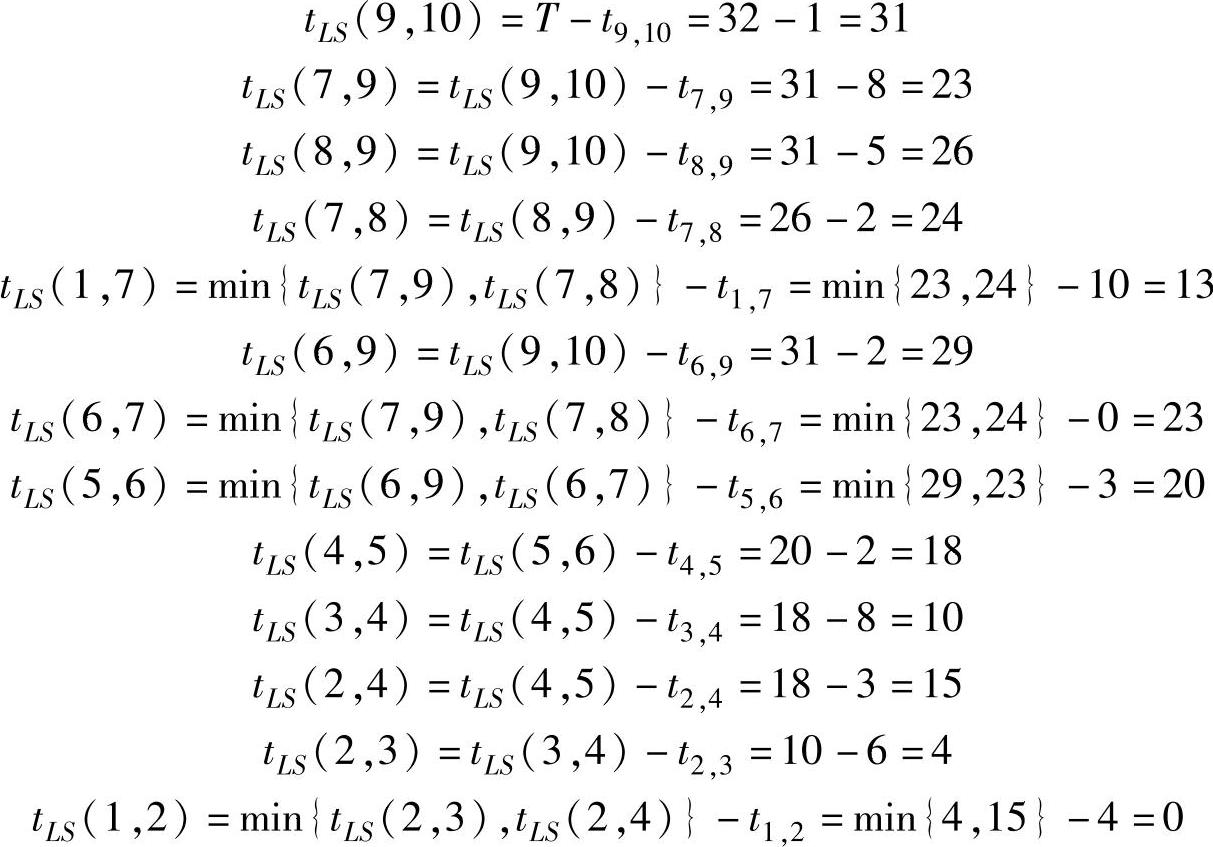

工序的最迟开始时间计算过程如下:


经计算,所得的网络图如图11-9所示。


图11-9

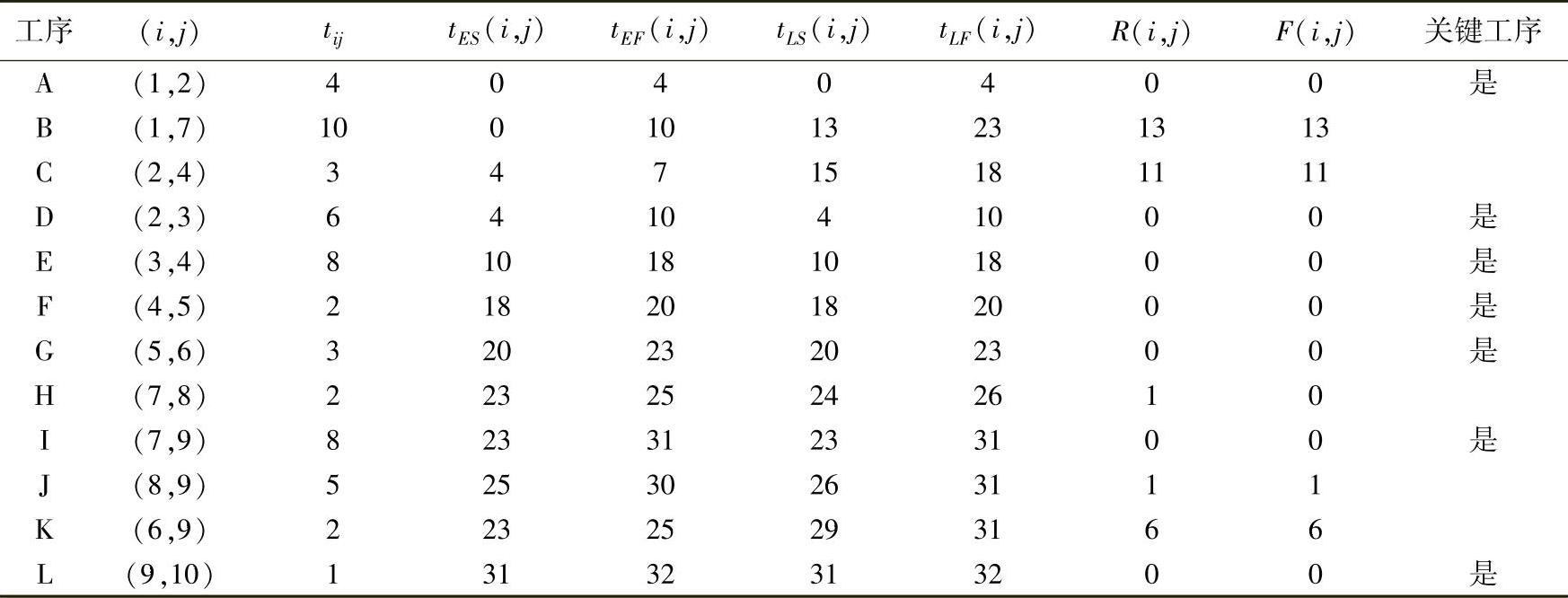

3)表格计算过程见表11-6。

表11-6

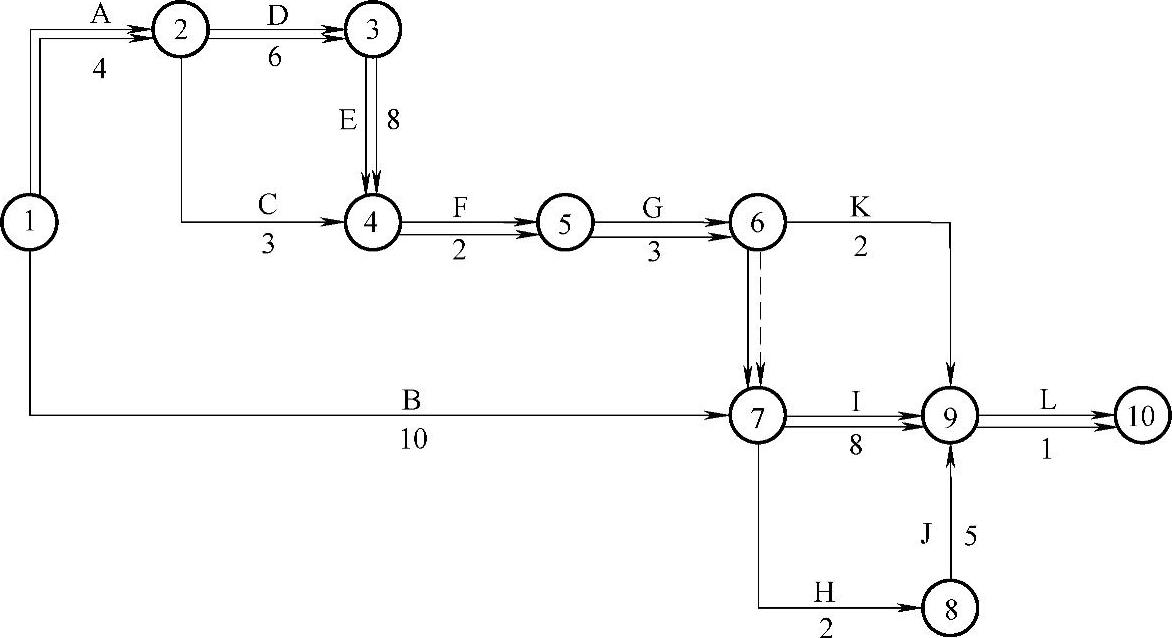

4)关键工序的判断标准是该工序总时差等于零,由表11-6可知,关键工序是A、D、E、F、G、I、L,关键路线只有一条,如图11-10所示。项目的完工期为32天。
