网络计划的重要标志是网络图。网络图又称箭头图，由一系列的弧和节点组成，用以表征各种事件和活动之间的逻辑关系，其基本组成要素包括工序、事件和路线。网络图中的有向弧代表各种工序，工序完成需要的时间标在弧上；节点表示事件，表示工序的开始与结束，每个节点有唯一的节点标号。

1.工序

工序泛指一切消耗时间或资源的活动，又称活动、任务、工作或作业。

（1）虚工序 虚工序是指虚设的工序，用来表达相邻工序之间的邻接关系，不需要消耗时间和资源。

（2）紧前工序 紧前工序是指紧接某道工序的前道工序。

（3）紧后工序 紧后工序是指紧接某道工序的后续工序。

例如，工序d需要在工序a、b、c都完工后才能开工，其网络图如图11-1a所示，称工序a、b、c为工序d的紧前工作，而工序d为工序a、b、c的紧后工序。对于网络图11-1b，工序d为工序a、b、c的紧前工序，工序a、b、c为工序d的紧后工序。

(www.daowen.com)

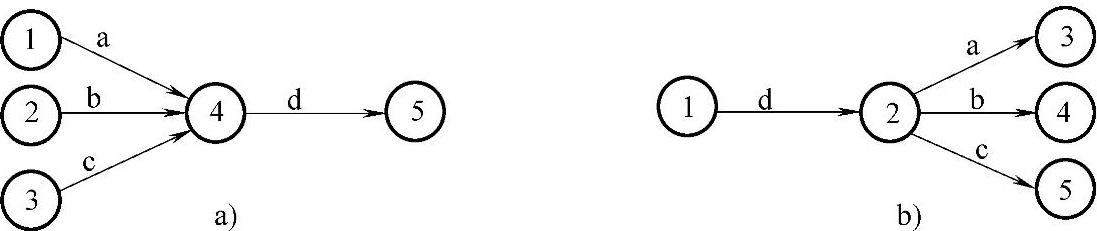

图11-1 紧前工序与紧后工序

2.事件

事件标志一个或若干个工序的开始或结束，它不消耗时间或资源，或相对于工序讲消耗量可以忽略不计。某个事件的实现标志着在它前面各项工序（紧前工序）的结束，又标志着它之后的各项工序（紧后工序）的开始。

3.路线

项目网络图中，从最初事件到最终事件由各项工序连贯组成一条有向路线。路线的总长度是指路线中各项工序所需时间的总和。

（1）关键路线 在一个网络中，可能有很多条路线，其中总长度最长的路线称为关键路线。

（2）关键工序 网络图中，关键路线上的各项工序称为关键工序。
