寻找最大流的算法是从某个可行流f开始,用标号法求关于可行流f的增广链。若增广链存在,则可以经过调整,得到新的可行流f′,其流量valf′)大于valf),然后再寻找f′的增广链,再调整,依次进行下去直到增广链不存在为止,因此可得到定理7.1。

【定理7.1】 可行流f是最大流的充分必要条件是不存在发点到收点的增广链。

Ford-Fulkerson标号算法的步骤如下:

第一步,找出第一个可行流,例如所有弧的流量fij=0。

第二步,对点进行标号找一条增广链。

1)发点标号(∞)。

2)选一个点vi已标号并且另一端未标号的弧沿着某条链向收点检查。

①如果弧的方向向前(前向弧)并且有fijcij,则vj标号θj=cij-fij

②如果弧的方向指向vi(后向弧)并且有fij>0,则vj标号θj=fji

当收点已得到标号时,说明已找到增广链,依据vi的标号反向跟踪得到一条增广链。当收点不能得到标号时,说明不存在增广链,计算结束。

第三步,调整流量。

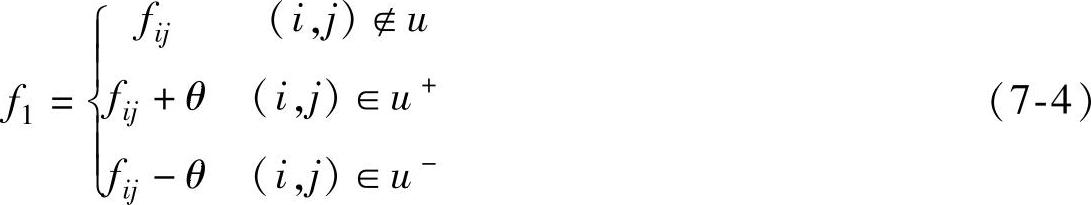

2)调整流量。


得到新的可行流f1,去掉所有标号,返回到第二步从发点重新标号寻找增广链,直到收点不能标号为止。

【例7.7】 求图7-15发点v1到收点v7的最大流及最大流量。

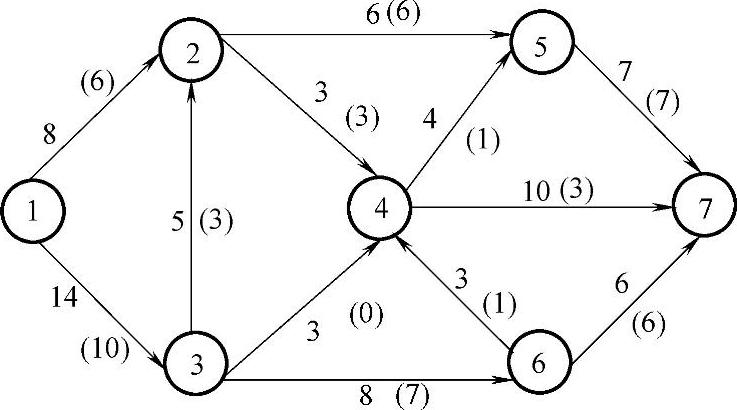

解 1)给出一个初始可行流,弧的流量放在括号内,如图7-16所示。

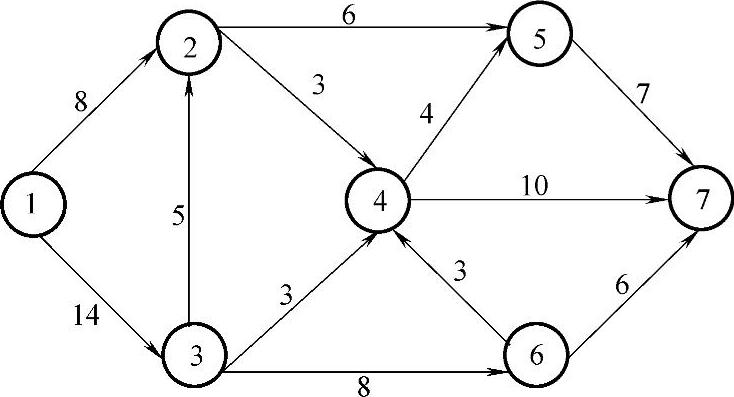

图7-15

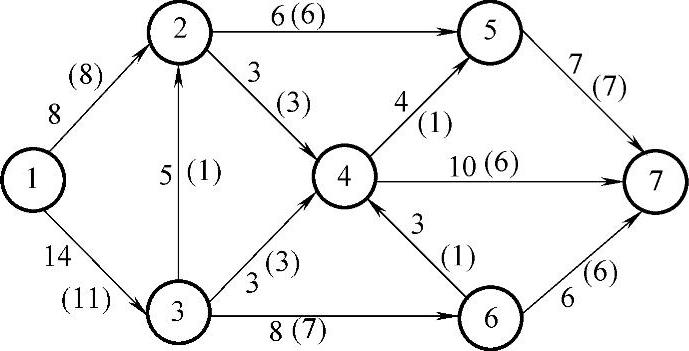

图7-16

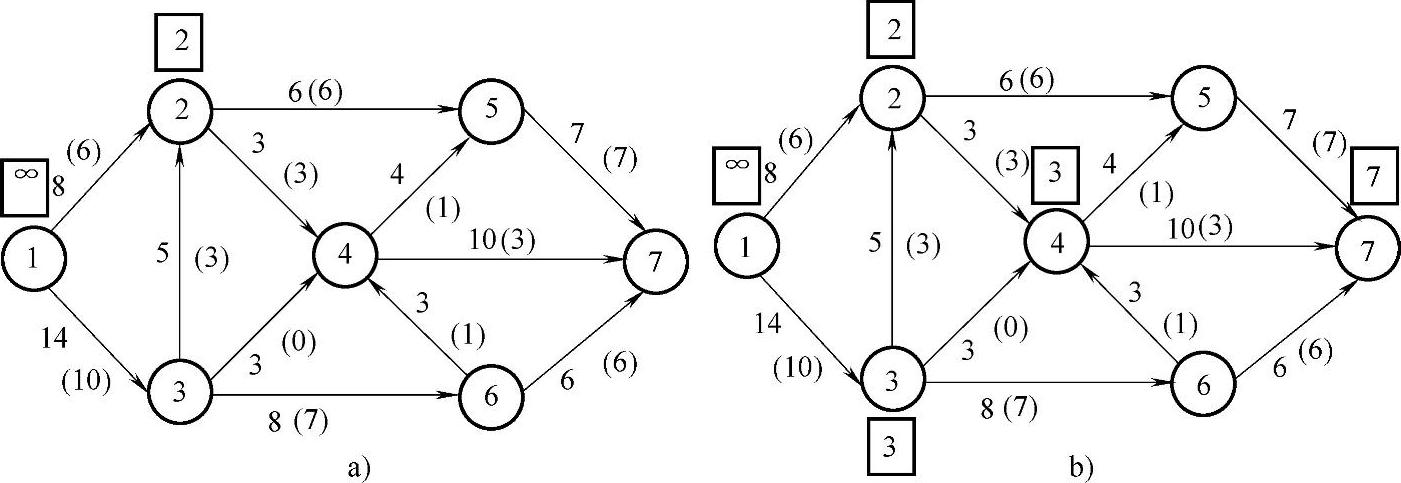

2)标号寻找增广链。发点标号∞,用“□”表示标在发点v1处。v1已标号,与v1相邻的两个点v2v3都没有标号,任意选一个点检查,如选v2v2能否得到标号要看是否满足上述步骤二的条件①或②中的一个。弧(1,2)的箭头指向v2是前向弧,因为f12=6<c12=8满足条件①,因此v2可以标号,给v2标号θ2=c12-f12=8-6=2,见图7-17a。

选择已标号点v2,与v2相邻并且没有标号的点有v3v4v5,逐个检查能否标号,如果某个点能标号就一直向前,不必要相邻点都标号,如果点不能标号再检查下一个点。弧(2,4)和(2,5)是向前弧,流量等于容量不满足条件①,v4v5不能标号。再检查v3,弧(3,2)是后向弧,有f32=3>0,满足条件②,给v3标号θ3=f32=3。

选择已标号点v3,由条件①,v4v6都能标号,选择v4标号θ4=c34-f34=3,接下来给v7标号θ7=c47-f47=10-3=7,见图7-17b。


图7-17(www.daowen.com)

v7已标号说明找到一条增广链,沿着标号的路线追踪得到增广链u={(1,2),(3,2),(3,4),(4,7)},u+={(1,2),(3,4),(4,7)},u-={(3,2)},调整量为增广链上点标号的最小值:

θ=min{∞,2,3,3,7}=2

3)调整增广链上的流量。在图7-16中,弧(1,2)、(3,4)及(4,7)上的流量分别加上2,弧(3,2)上的流量减去2,其余弧上的流量不变,得到图7-18。

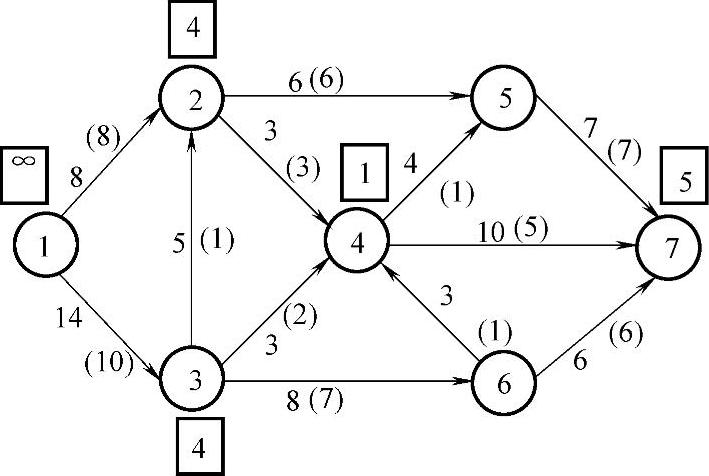

4)对图7-18标号。发点标号∞,v2不能标号,v3标号θ3=c13-f13=4。v2v4v6都可以标号,当选择v2标号θ2=c32-f32=4时,v4v5不能标号,不能说明不存在增广链,这时应回头选择v4和v6标号。这里选择v4标号θ4=c34-f34=1,继续标号,选择v7标号θ7=c47-f47=5。得到发点到收点的增广链u=u+={(1,3),(3,4),(4,7)},见图7-19。调整量为:

θ=min{∞,4,1,5}=1


图7-18


图7-19

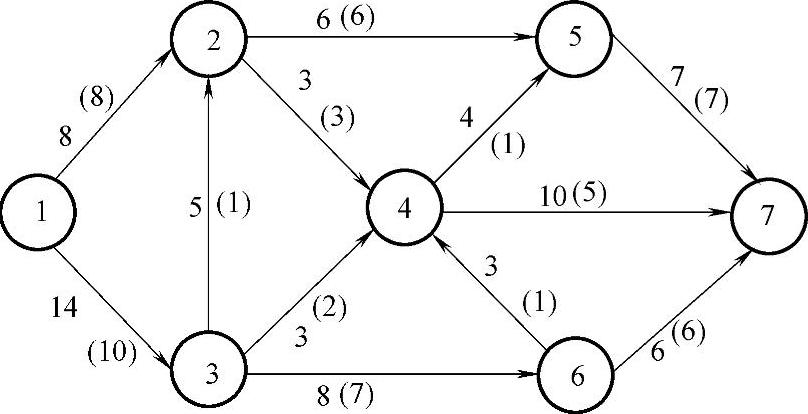

对图7-18的流量进行调整,增广链上弧的流量加上1,其余弧的流量不变,得到图7-20。

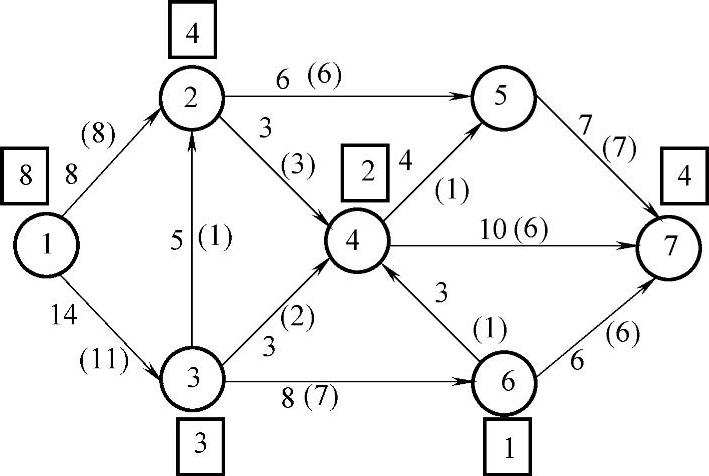

5)对图7-20标号,得到一条增广链u={(1,3),(3,6),(6,4),(4,7)},见图7-21。调整量为:

θ=min{∞,3,1,2,4}=1

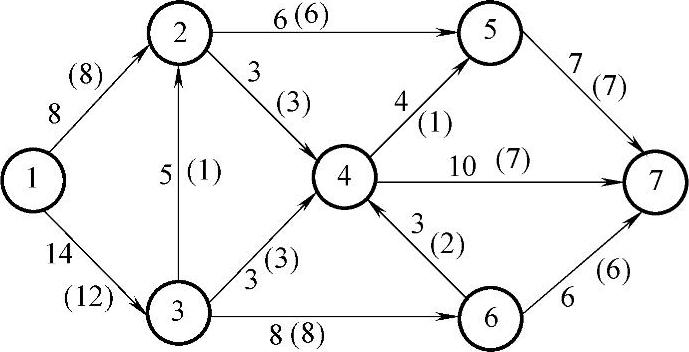

对图7-20的流量进行调整,增广链上弧的流量加上1,其余弧的流量不变,得到图7-22。


图7-20


图7-21

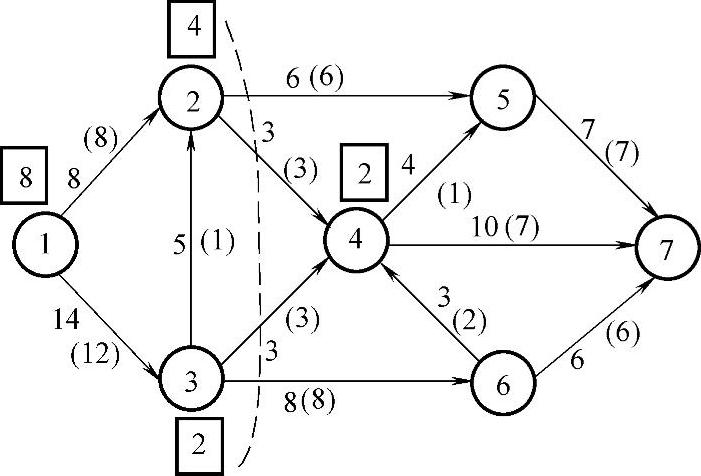

6)对图7-22标号。v1v3v2得到标号,其余点都不能标号,说明已不存在发点到收点的增广链,见图7-23。由定理7.1知图7-22所示的流是最大流,网络的最大流量为:

v=f12+f13=8+12=20

标号法计算完成。

对于无向图最大流的计算,将所有弧都理解为是前向弧,对一端vi已标号另一端vj未标号的边只要满足cij-fij>0则vj就可标号(cij-fij),调整流量的方法与有向图计算相同。


图7-22


图7-23
