如何求解图的最小部分树?

时间:2023-06-01 理论教育 版权反馈
【摘要】:图7-3是图7-2的部分树。图7-4应当注意的是:任意一个连通图G中一定存在部分树。最小树问题就是要求给定连通赋权图G的最小树。最小部分树可以直接用作图的方法求解,常用的有避圈法和破圈法两种方法。图7-5避圈法:取图G的n个孤立点(v1,v2,… 用破圈法求例7.1的最小树。

如何求解图的最小部分树?

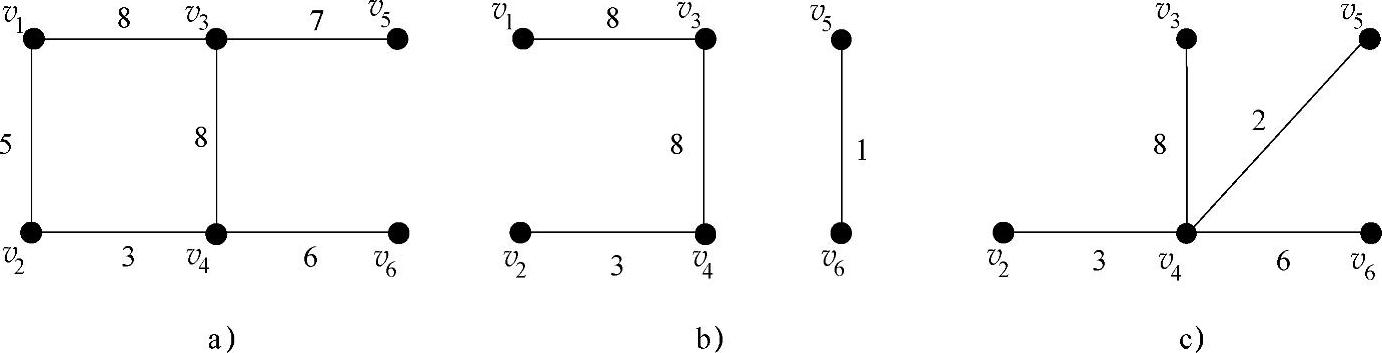

在一个连通图G中,取部分边连接G的所有点组成的树称为G的部分树或支撑树(Spanning Tree)。图7-3是图7-2的部分树。图7-4中三个图都不是图7-2的部分树。要想称为部分树首先必须是一棵树,而图7-4a中978-7-111-46552-2-Chapter07-15.jpg形成一个圈,不是一棵树,图7-4b中978-7-111-46552-2-Chapter07-16.jpg978-7-111-46552-2-Chapter07-17.jpg之间不连通,也不是一棵树,图7-4c没有包含点v1


图7-4

应当注意的是:任意一个连通图G中一定存在部分树。

定义网络图G的部分树T的长度等于T中每条边的长度之和,记为GT)。则令该图G=(VE),对于每一条边e=[ViVj],有一权Wij≥0,表示每条边的长度,最小树问题就是求赋权图G的部分树T,使得:


取最小值。

最小树问题就是要求给定连通赋权图G的最小树。

假设给定一些城市,已知每对城市间交通线的建造费用。要求建造一个连接这些城市的交通网,使总的建造费用最小,这个问题就是赋权图上的最小树问题。

最小部分树可以直接用作图的方法求解,常用的有避圈法和破圈法两种方法。


图7-5

避圈法:取图Gn个孤立点(v1v2,…,vn)作为一个支撑图,开始选一条最小权的边,以后每一步中,总是从与已选边不构成圈的那些未选边中,选一条权最小的边,直到连通(有n-1条边)。

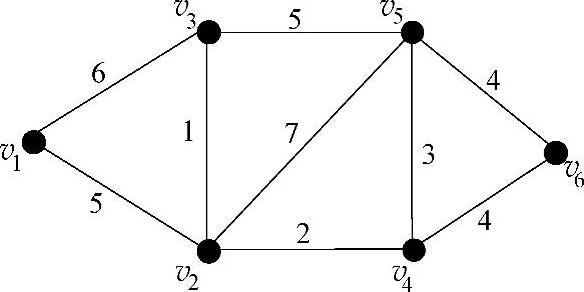

【例7.1】 某六个城市的道路网如图7-5所示。

已知每条道路的长度,要求沿着路架修建连接这六个城市的公路网,使公路网长度最小。

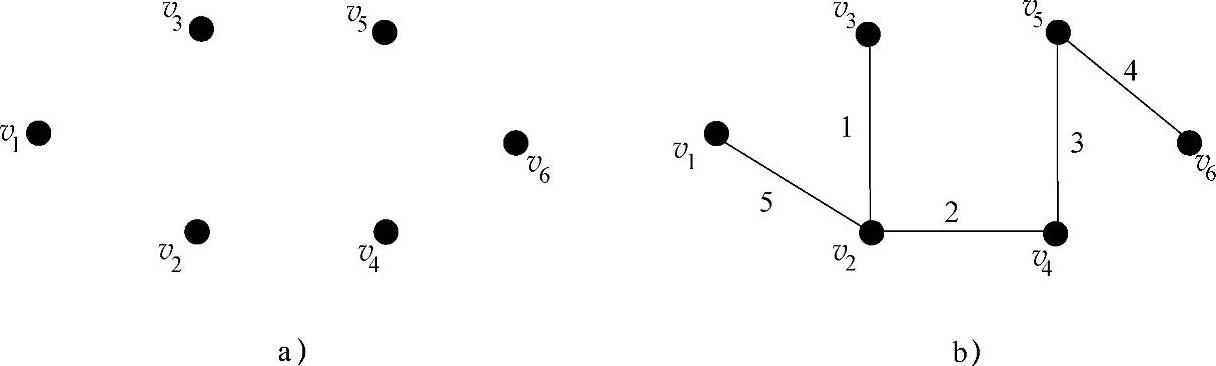

解 去掉所有边得到支撑图7-6a。首先添加最短边{v2v3},再添加次短边978-7-111-46552-2-Chapter07-21.jpg978-7-111-46552-2-Chapter07-22.jpg(同时保证{v2v4}与978-7-111-46552-2-Chapter07-23.jpg978-7-111-46552-2-Chapter07-24.jpg不构成圈),再从剩下的边中选择与978-7-111-46552-2-Chapter07-25.jpg978-7-111-46552-2-Chapter07-26.jpg978-7-111-46552-2-Chapter07-27.jpg978-7-111-46552-2-Chapter07-28.jpg不构成圈的最短边978-7-111-46552-2-Chapter07-29.jpg,依次进行下去,得到的最小树如图7-6b所示


图7-6

破圈法:取图G中任意一个圈,从圈中去掉一条权最大的边(如果有两条或两条以上的边都是权最大的边,则任意去掉其中一条)。在余下的图中,重复这个步骤,直到得到一个不含圈的图为止,这时的图便是最小树。

【例7.2】 用破圈法求例7.1的最小树。

解 在图7-5中任意取一个圈,如{v1v2v3v1},去掉最长边{v1v3};在去掉边{v1v3}的图中再取圈{v3v5v2v3},去掉最长边{v2v5};在去掉边{v1v3}和{v2v5}的图中再取圈{v5v6v4v5},这个圈中{v5v6}和{v4v6}都是权最大的边,去掉其中的一条,比如去掉{v4v6},这时得到的最小树如图7-6b所示。
