钻床指主要用钻头在工件上加工孔的机床。钻床加工中，通常钻头旋转为主运动，钻头轴向移动为进给运动。钻床加工的特点是工件固定不动，刀具作旋转运动。钻床结构简单，加工精度较低，可钻通孔、不通孔，更换特殊刀具后可扩孔、锪孔、铰孔或进行攻螺纹等。根据用途和结构，钻床可分为台式钻床、立式钻床、摇臂钻床、深孔钻床、中心孔钻床、铣钻床和卧式钻床等。

（一）台式钻床

台式钻床简称台钻，是一种放在工作台上使用的小型钻床，如图9-14所示，钻孔直径一般在13mm以下，最小可钻φ0.1mm的孔，最大可钻φ16mm的孔。台钻的主参数用最大钻孔直径表示。同一主参数的台钻，根据主轴锥度的不同，其型号可表示为Z4116或Z516。

型号举例：Z516表示最大钻孔直径为16mm的台式钻床。

（二）立式钻床

立式钻床有方柱立钻和圆柱立钻两种，由主轴、主轴箱、进给箱、立柱、工作台和底座等部件组成，如图9-15所示，主轴箱和工作台安置在立柱上，主轴竖直布置，适用于加工中小型工件上孔径在50mm以下的孔。与台钻相比，立钻具有刚性好、功率大，生产率高等特点。常用的立钻有Z5125A、Z5132A、Z5140A和Z5150A等。

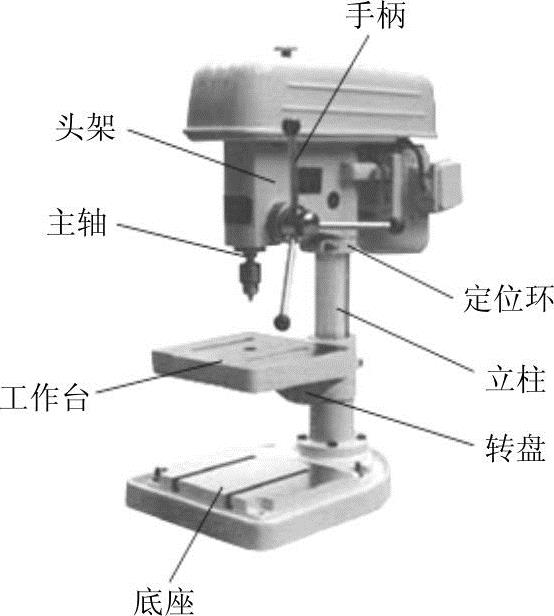

图9-14 台式钻床(www.daowen.com)

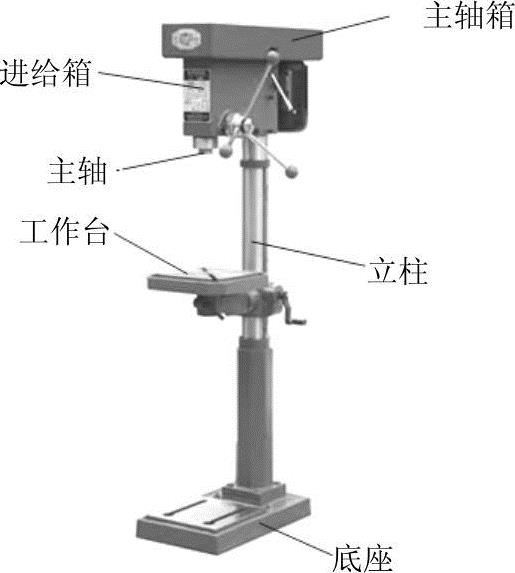

图9-15 立式钻床

（三）摇臂钻床

摇臂钻床也称为摇臂钻，摇臂可绕立柱回转和升降，通常主轴箱在摇臂上作水平移动，如图9-16所示。按机床夹紧结构分类，摇臂钻床可分为液压摇臂钻床和机械摇臂钻床。在各类钻床中，摇臂钻床具有操作方便、灵活，适用范围广等特点，具有典型性，特别适用于单件或批量生产中带有多孔大型零件的孔加工。摇臂钻床的主参数用最大钻孔直径表示，系列值主要有25mm、40mm、63mm、80mm、100mm、125mm；第二参数为最大跨距。

型号举例：Z3032×10表示最大钻孔直径为32mm，主轴中心线至立柱母线的最大跨距为1000mm的摇臂钻床。

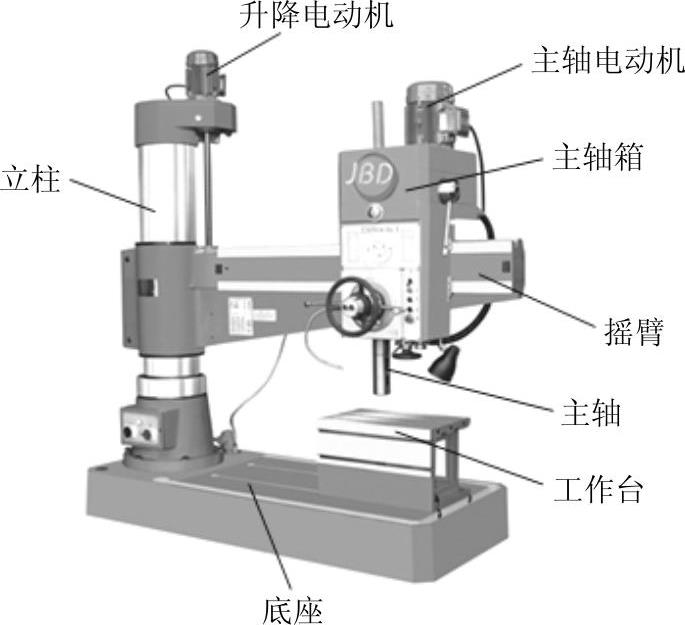

图9-16 摇臂钻床
