常见磨床及其应用领域详解

时间:2023-06-01 理论教育 版权反馈
【摘要】:磨床按用途不同可分为外圆磨床、内圆磨床、无心磨床、平面磨床、工具磨床、螺纹磨床、齿轮磨床及其他专用磨床等。最常用的是外圆磨床与平面磨床,如图9-13所示。数控磨床又有数控平面磨床、数控无心磨床、数控内外圆磨床、数控立式万能磨床、数控坐标磨床、数控成形磨床等。(四)平面磨床平面磨床主要用于磨削工件平面。③M 2120表示最大磨削直径为200mm的内圆磨床。

常见磨床及其应用领域详解

磨床是用磨具或磨料对工件表面进行磨削加工的机床。大多数磨床使用高速旋转的砂轮进行磨削加工,少数磨床使用磨石、砂带等其他磨具和游离磨料进行加工,如珩磨机、超精加工机床、砂带磨床、研磨机抛光机等。磨床广泛应用于工件的精加工。

磨床按用途不同可分为外圆磨床、内圆磨床、无心磨床、平面磨床、工具磨床、螺纹磨床、齿轮磨床及其他专用磨床等。最常用的是外圆磨床与平面磨床,如图9-13所示。

数控磨床又有数控平面磨床、数控无心磨床、数控内外圆磨床、数控立式万能磨床、数控坐标磨床、数控成形磨床等。

(一)外圆磨床

外圆磨床是普通型的基型系列,主要用于磨削圆柱形和圆锥形外表面。

(二)内圆磨床

内圆磨床是普通型的基型系列,主要用于磨削圆柱形和圆锥形内表面。此外,还有兼具内外圆磨削功能的磨床。

(三)无心磨床

无心磨床是工件采用无心夹持,一般支承在导轮和托架之间,由导轮驱动工件旋转,主要用于磨削圆柱形表面的磨床。

(四)平面磨床(www.daowen.com)

平面磨床主要用于磨削工件平面。

型号举例:

①M 1432A表示工作面上最大磨削直径是320mm,经过第一次重大技术改进的万能外圆磨床。

②M 7120A表示工作台最大工作宽度为200mm,经过第一次重大技术改进的卧轴平面磨床。

③M 2120表示最大磨削直径为200mm的内圆磨床。

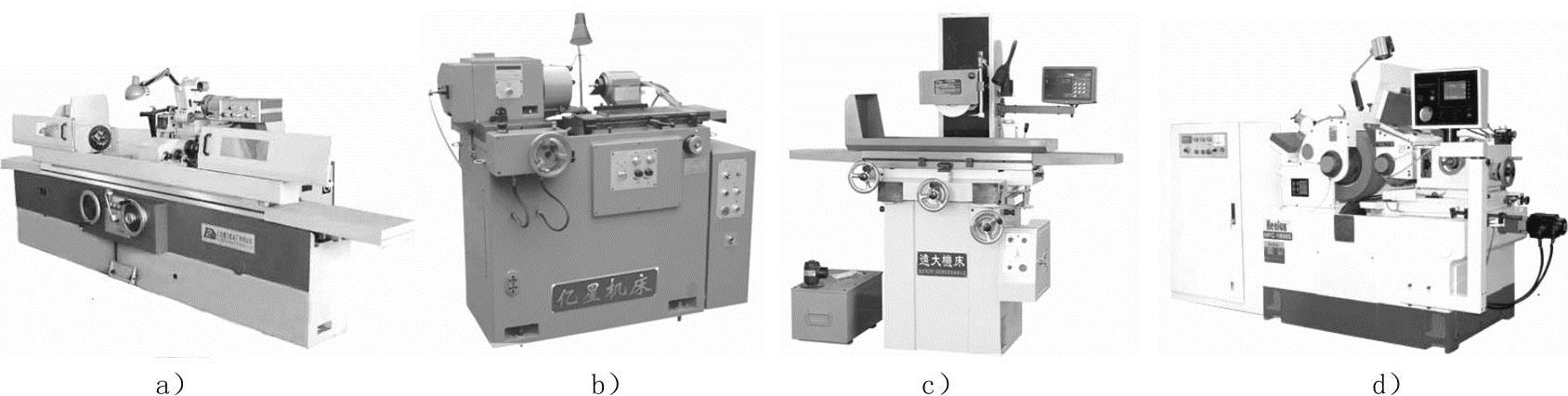

图9-13 各种磨床

a)外圆磨床 b)内圆磨床 c)平面磨床 d)无心磨床
