万用表又叫多用表、三用表、复用表，是电子测试领域最基本的工具，也是一种使用广泛的测试仪器。万用表可测量直流电流、直流电压、交流电流、交流电压、电阻、音频电平、电容量、电感量及半导体的一些参数，如β等。

万用表分为指针式万用表、数字万用表和带示波器功能的示波万用表，如图7-1所示。示波万用表是一种多功能、多量程的测量仪表。万用表由表头、测量电路及转换开关三个主要部分组成。

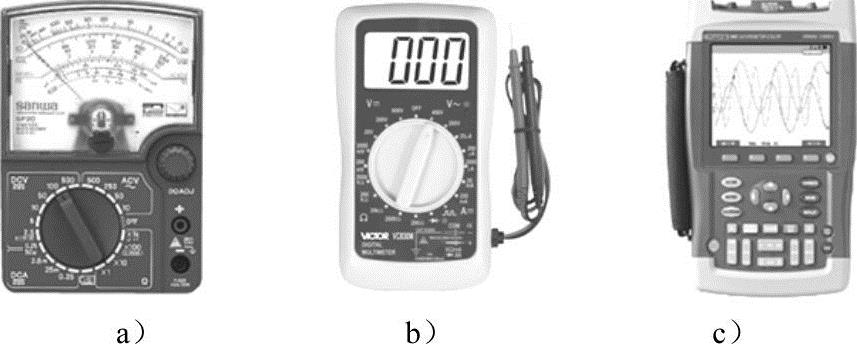

图7-1 万用表

a）指针式万用表 b）数字万用表 c）示波万用表

（一）指针式万用表

指针式万用表是一种高灵敏度的磁电式直流电流表，其主要性能基本取决于表头的灵敏度。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，直流电流值越小，表头的灵敏度越高。(www.daowen.com)

指针式万用表的测量线路由电阻、半导体器件及电池组成，能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

转换开关可用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般是圆形拨盘，在其周围分别标有功能和量程。

（二）数字万用表

数字万用表可分为台式数字万用表和手持式数字万用表、A-D转换型数字万用表和智能型数字万用表、三位半数字万用表和四位半数字万用表等。数字万用表已成为主流，具有灵敏度高、精确度高、显示清晰、过载能力强、便于携带、使用简单等特点。

数字万用表的表头一般由A-D（模拟-数字）转换芯片、外围元器件和液晶显示器组成。数字万用表的精度受表头的影响。常用的有三位半数字万用表、四位半数字万用表等。数字万用表的测量线路、转换开关与指针式万用表相同。

数字万用表的符号含义如下：“～”表示交流；“V～200”表示交流电压200V测量挡，“V—200”表示直流电压200V测量挡；A-V-Ω表示可测量电流、电压及电阻；45～65-1000Hz表示使用频率范围为1000Hz以下，标准工频范围为45～65Hz；2000Ω/V DC表示直流挡的灵敏度为2000Ω/V。
