国家标准中对电工仪表和附加装置上应具有的标志和符号作了具体规定，以说明仪表的技术性能。

（一）测量单位符号

仪表常用的测量单位符号见表7-1。

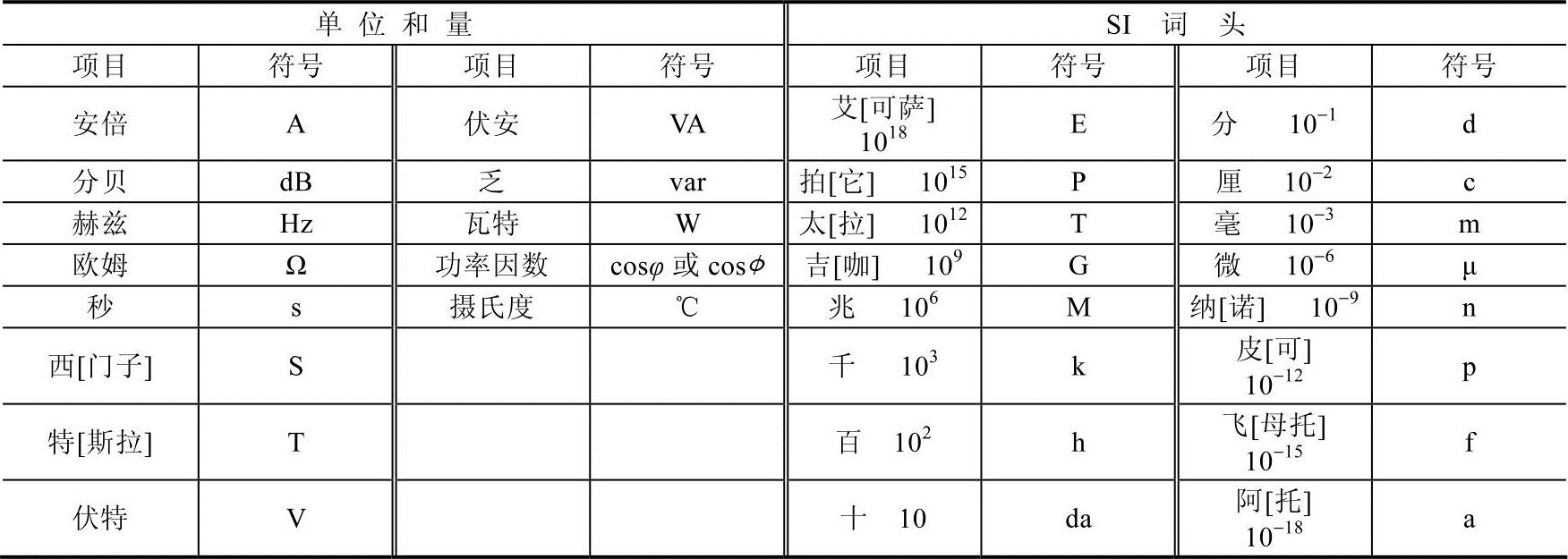

表7-1 测量单位符号

（二）指示仪表类型符号

常用指示仪表的类型、符号见表7-2。

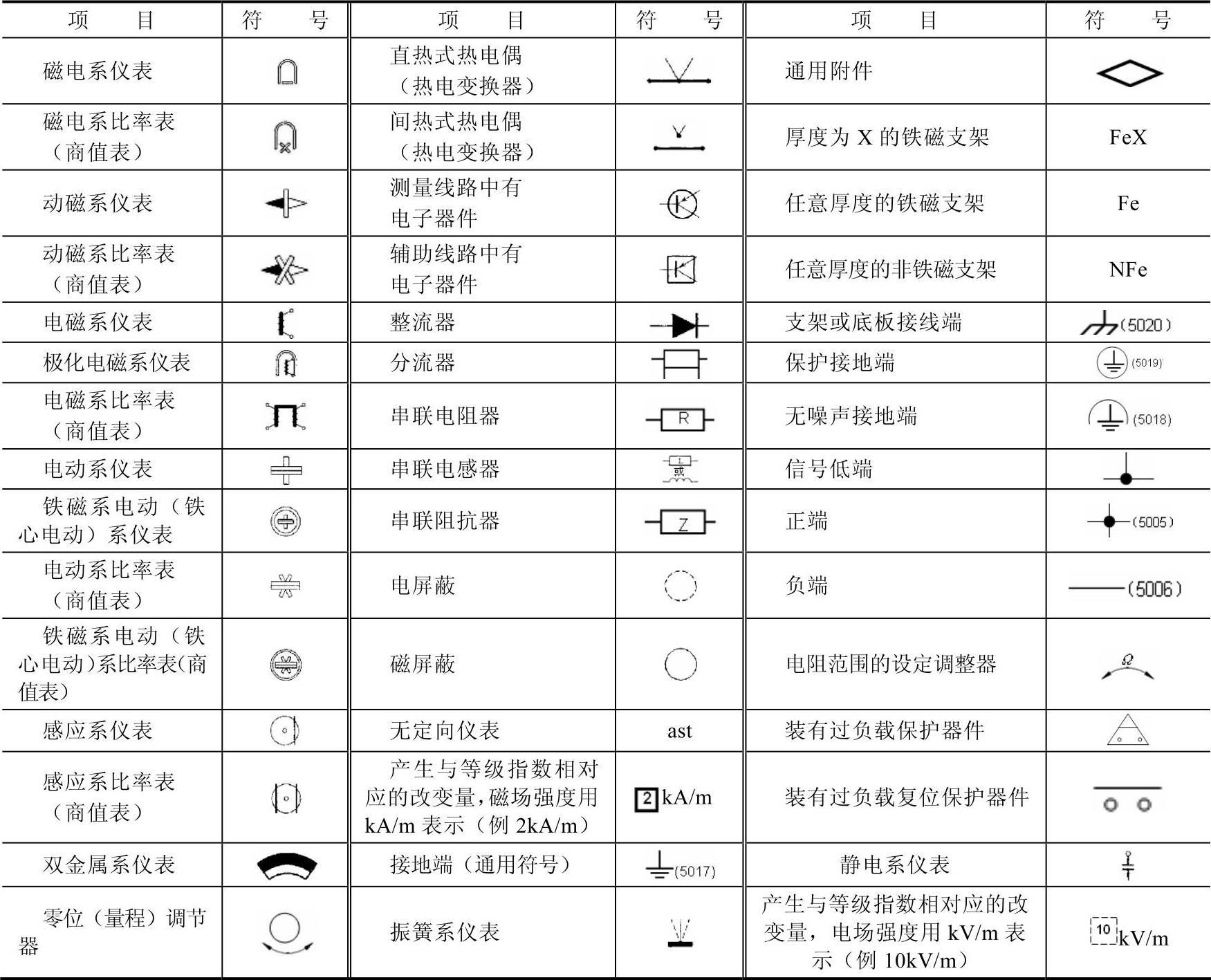

表7-2 常用指示仪表类型符号

（三）电工仪表的型号编制

电工仪表产品型号由产品类别号、组别号、设计序号（或注册号）和改进号组成。需要注明规格或用途的产品可在设计序号或改进号后加一连接符号，然后再加规格号或用途号。

1.安装式电能表

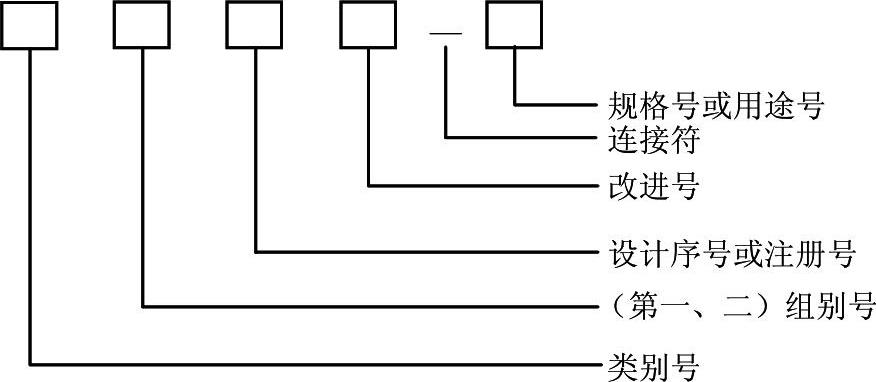

（1）感应系电能表 感应系电能表产品型号由类别号、组别号、设计序号和改进号（如果需要，可紧随其后加连接符和规格号）组成。

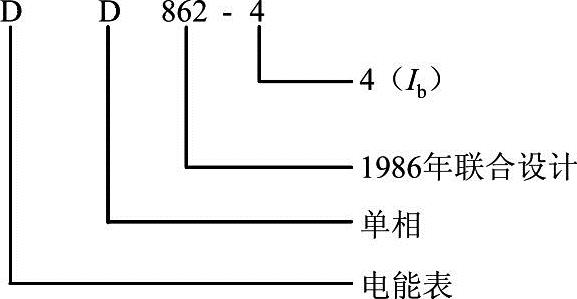

例：

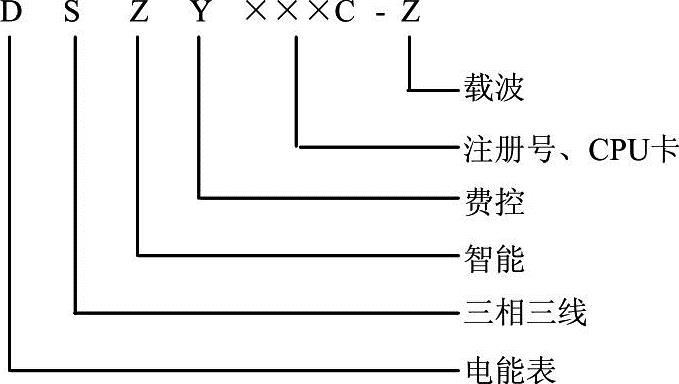

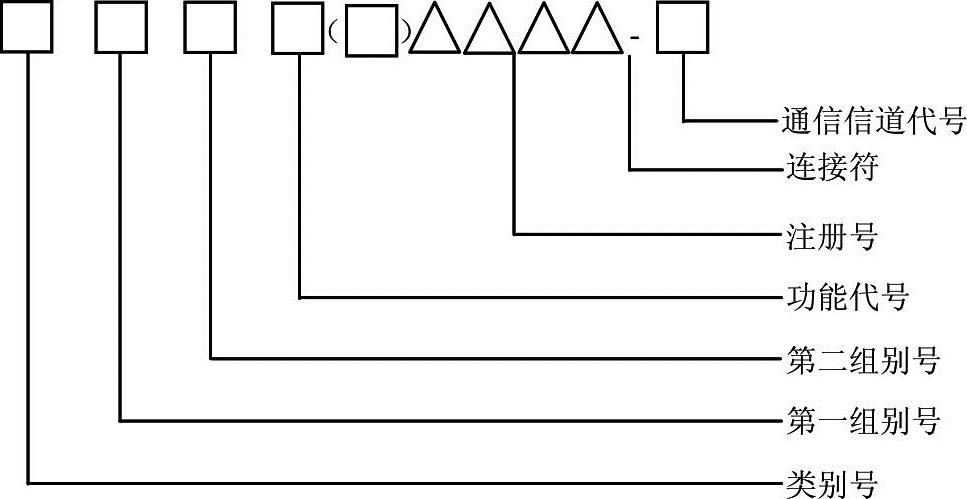

（2）静止（电子）式电能表 静止（电子）式电能表的产品型号由类别号、第一组别号、第二组别号、功能代号、注册号、连接符和通信信道代号组成。其中RS-485的通信信道代号在型号中可省略。

例：

2.电磁参数测量仪表

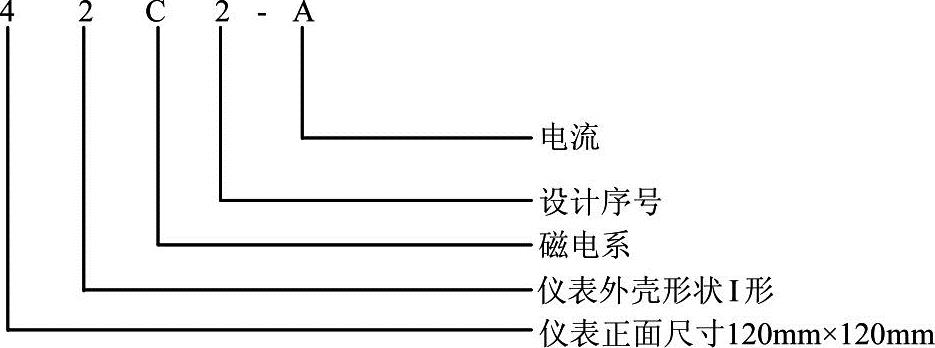

（1）指示和记录电测量仪表 安装式指示和记录电测量仪表的产品型号由仪表形状第一位代号（正面尺寸）、仪表形状第二位代号（外壳形状）、组别号、设计序号、改进号、连接符号和用途号组成。编排示例如下：

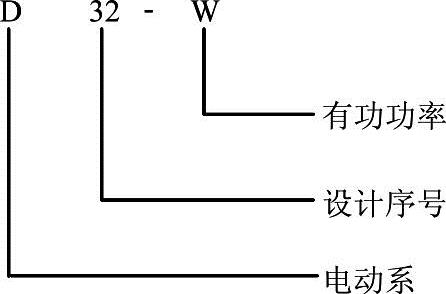

便携式指示和记录电测量仪表没有形状代号，型号编排示例如下：

(www.daowen.com)

（2）数字仪表 数字仪表的产品型号由产品类别号、组别号、注册号及分隔“/”线、企业补充标志组成。

安装式数字仪表的企业补充标志中应有仪表形状第一位号（正面尺寸）、仪表形状第二位代号（外壳形状）。

3.电压质量监测仪

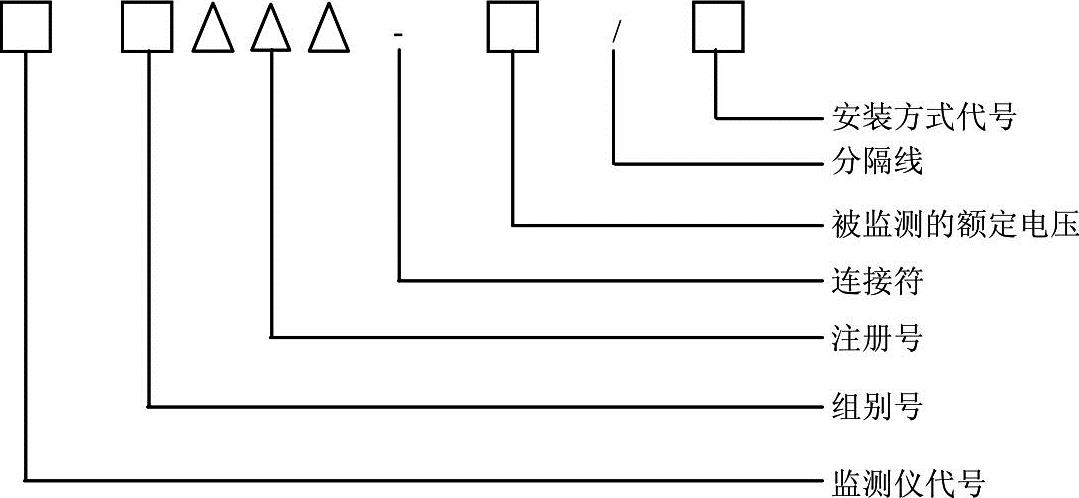

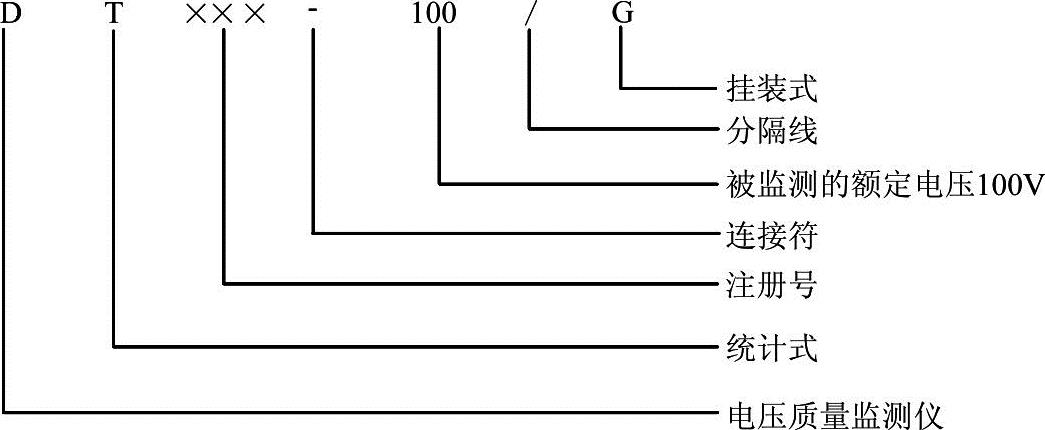

电压质量监测仪的产品型号由监测仪代号、组别号、注册号、连接符、被监测的额定电压及分隔线、安装方式代号组成。

例：

4.电源装置、标准仪表与校验设备

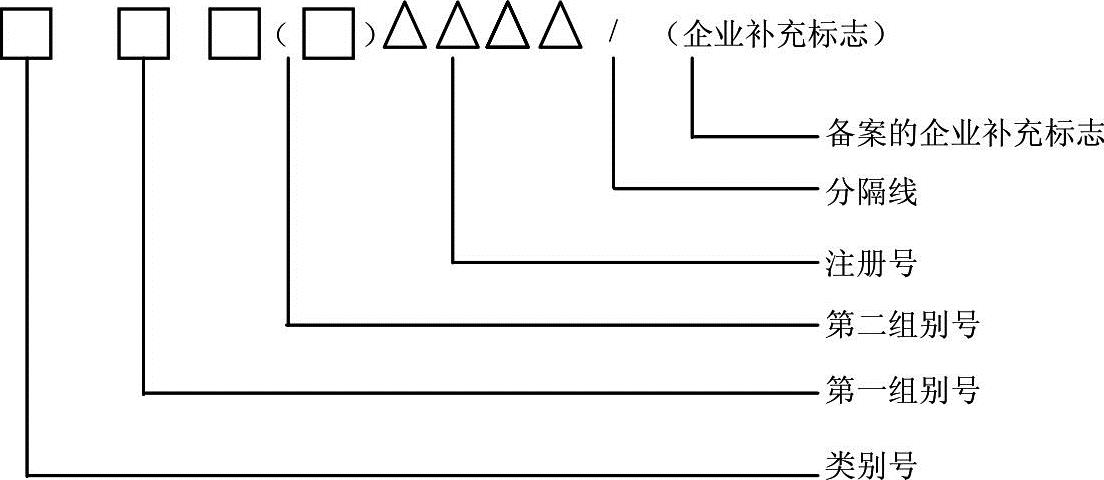

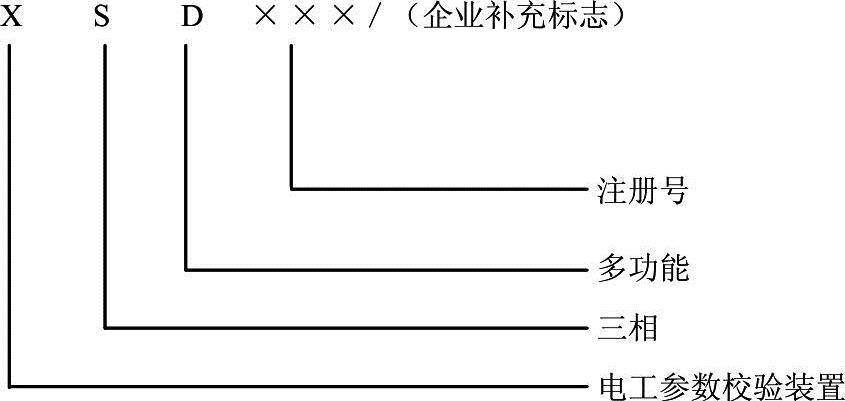

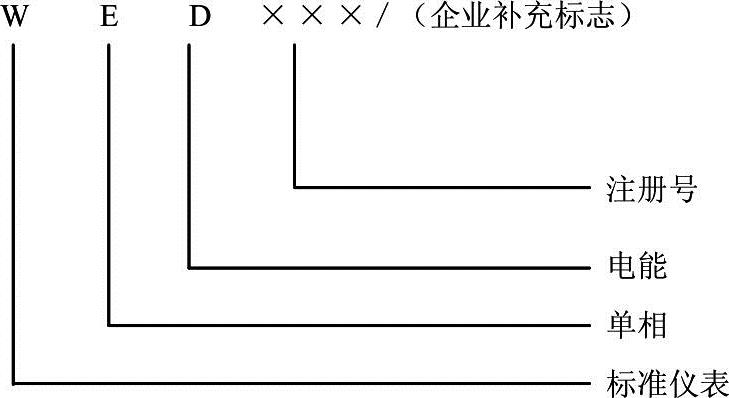

电源装置、标准仪表与校验设备的产品型号由产品类别号、第一组别号、第二组别号（必要时，可使用两位）、注册号及分隔线、企业补充标志组成。

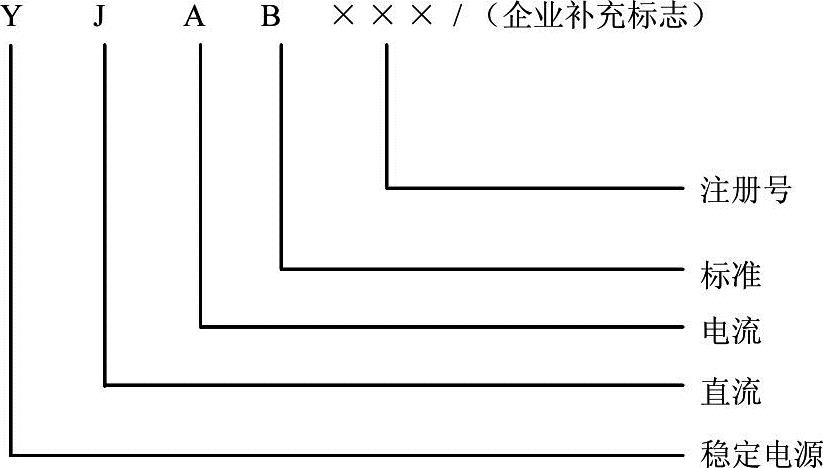

例1：

例2：

例3：

（四）数字仪表的型号编制

数字仪表是集现代电子技术和计算机技术于一体的一种新型仪表。它具有精度高、消耗功率小、使用方便和测量速度快等独特的优点，是电工仪表的发展方向。

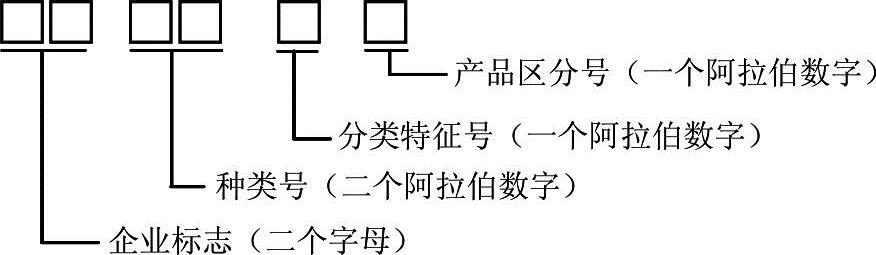

根据标准GB/T 28879—2012《电工仪器仪表产品型号编制方法》规定，数字仪表的型号由企业标志、种类号、分类特征号和产品区分号组成，即：

数字仪表中，直流数字电压表的种类号为18，交流数字电压表的种类号为19，见表7-3。此外还有通用示波器，其种类号为43。

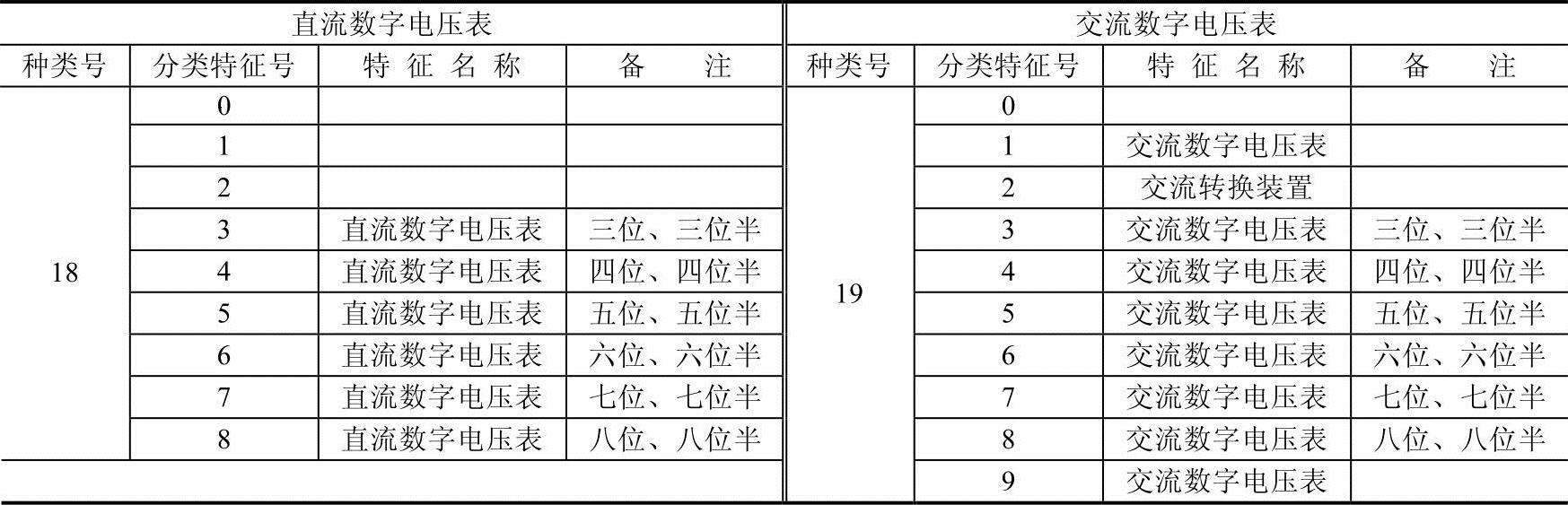

表7-3 数字电压表
