滚动轴承的代号及表示方法详解

时间:2023-06-01 理论教育 版权反馈
【摘要】:实际应用中的滚动轴承类型很多,相应的轴承代号也比较复杂。关于滚动轴承详细的代号方法可查阅GB/T 272—1993。表3-2 滚动轴承类型代号表示方法2.尺寸系列代号滚动轴承的直径系列代号和宽度系列代号统称为尺寸系列代号,在基本代号右起第三、四位。滚动轴承的保持架除具有标准规定的结构材料外,还有其他不同结构型式与材料,代号表示方法见表3-4。

滚动轴承的代号及表示方法详解

在常用的各类滚动轴承中,每种类型又可做成几种不同的结构、尺寸和公差等级,以适应不同的技术要求。为了统一表达各类轴承的类型、结构、尺寸、公差等级、技术性能等特征,以字母加数字作为代号来表示滚动轴承的识别符号。

依据GB/T 272—1993《滚动轴承 代号方法》规定,滚动轴承的代号由基本代号、前置代号和后置代号构成,其基本格式及排列见表3-1。

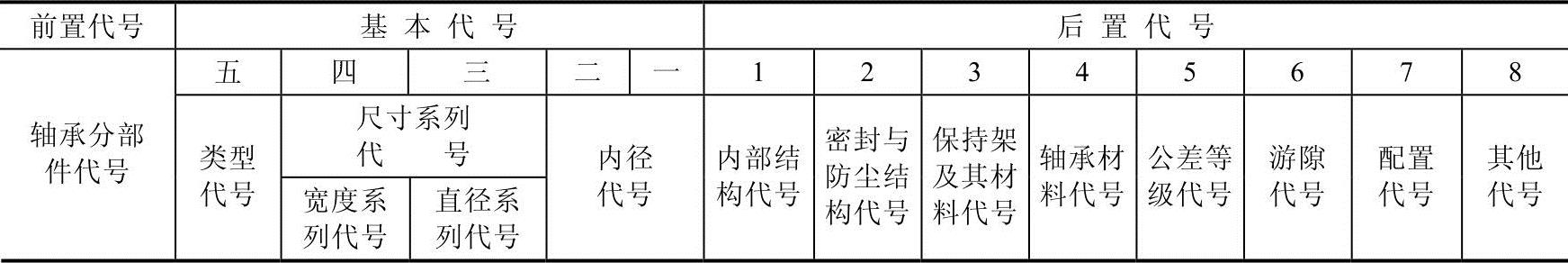

表3-1 滚动轴承代号的基本格式及排列


注:基本代号下面的一至五,表示代号自右向左的位置序数。

实际应用中的滚动轴承类型很多,相应的轴承代号也比较复杂。以下介绍的代号是轴承代号中最基本、最常用的部分,熟悉了这部分代号,就可以识别和查选常用的轴承。关于滚动轴承详细的代号方法可查阅GB/T 272—1993。

(一)基本代号

滚动轴承(除滚针轴承外)的基本代号由滚动轴承类型代号、尺寸系列代号、内径代号构成。

1.类型代号

滚动轴承类型代号用数字或字母表示,不同数字或字母表示不同 类型的轴承,在基本代号左起第一位,其表示方法见表3-2。例如,轴承23224表示调心滚子球轴承;轴承6208表示深沟球轴承。

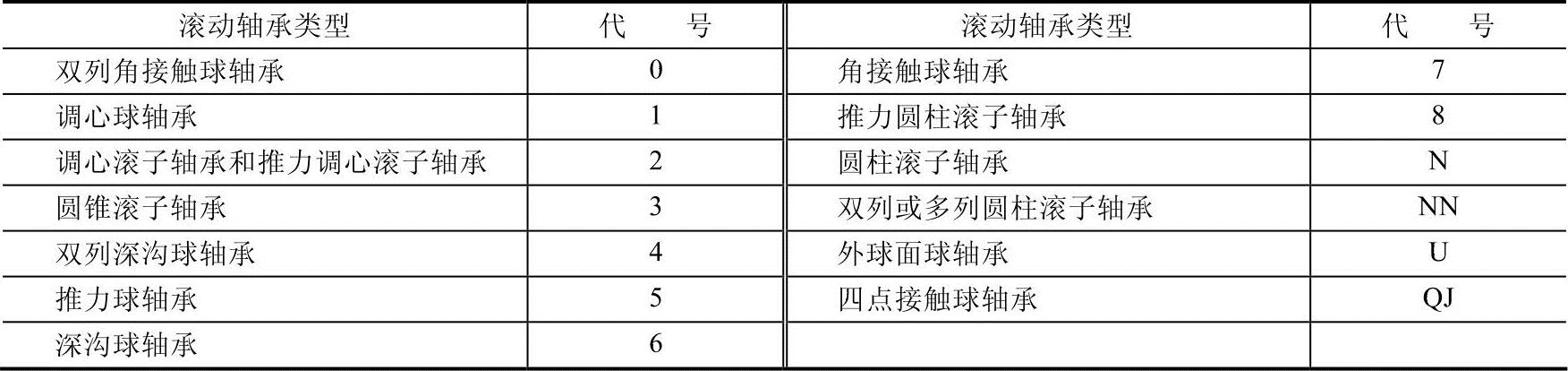

表3-2 滚动轴承类型代号表示方法


2.尺寸系列代号

滚动轴承的直径系列代号和宽度系列代号统称为尺寸系列代号,在基本代号右起第三、四位。

(1)直径系列 轴承的直径系列是结构相同、内径相同的轴承在外径和宽度方面的变化系列,对应于相同内径轴承的外径尺寸依次递增,在基本代号右起第三位用数字表示。

(2)宽度系列代号 轴承的宽度系列是结构、内径和直径系列都相同的轴承在宽度方面的变化系列,在基本代号右起第四位用数字表示。当宽度系列为0系列(正常系列)时,其代号可省略,但对于调心滚子轴承和圆锥滚子轴承,宽度系列代号0应标出,如轴承30210和轴承6208。

3.内径代号

轴承内径代号表示轴承的内径尺寸,在基本代号右起第一、二位用数字表示。对常用公称内径d=20~480mm的轴承,内径一般为5的倍数,这两位数字表示轴承内径尺寸被5除得的商数,如04表示d=20mm,12表示d=60mm等。对于公称内径为10mm、12mm、15mm和17mm的轴承,内径代号依次为00、01、02和03,如深沟球轴承6200。对于公称内径是0.6~10mm(非整数)、1~9mm(整数),22mm、28mm、32mm和≥500mm的轴承,用毫米数直接表示,但在与尺寸系列之间用“/”分开,如深沟球轴承62/22、深沟球轴承618/2.5。

(二)后置代号

轴承的后置代号是用字母和数字等表示轴承的结构、公差、游隙及材料的特殊要求等,共有8组代号。(www.daowen.com)

①内部结构代号是表示同一类型轴承的不同内部结构,紧随基本代号后,用字母表示。例如,接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同,即7210C、7210AC、7210B。E表示增大承载能力进行结构改进的增强型等,如7NU207E;D表示剖分式轴承,如K50×55×20D等。

②轴的公差等级共分为6个级别,依次由高级到低级,分别为2级、4级、5级、6级、6x级和0级,其代号分别为P2、P4、P5、P6、P6x和P0。公差等级中,P6x级仅适用于圆锥滚子轴承;P0级为普通级,在轴承代号中省略,不标出。

③常用的轴承径向游隙系列共有6个组别,依次由小到大,分别为1组、2组、0组、3组、4组和5组,0组游隙是常用的游隙组别,在轴承代号中不标出,其余的游隙组别在轴承代号中分别用C1、C2、C3、C4、C5表示。

④密封、防尘与外部形状变化代号表示方法见表3-3。

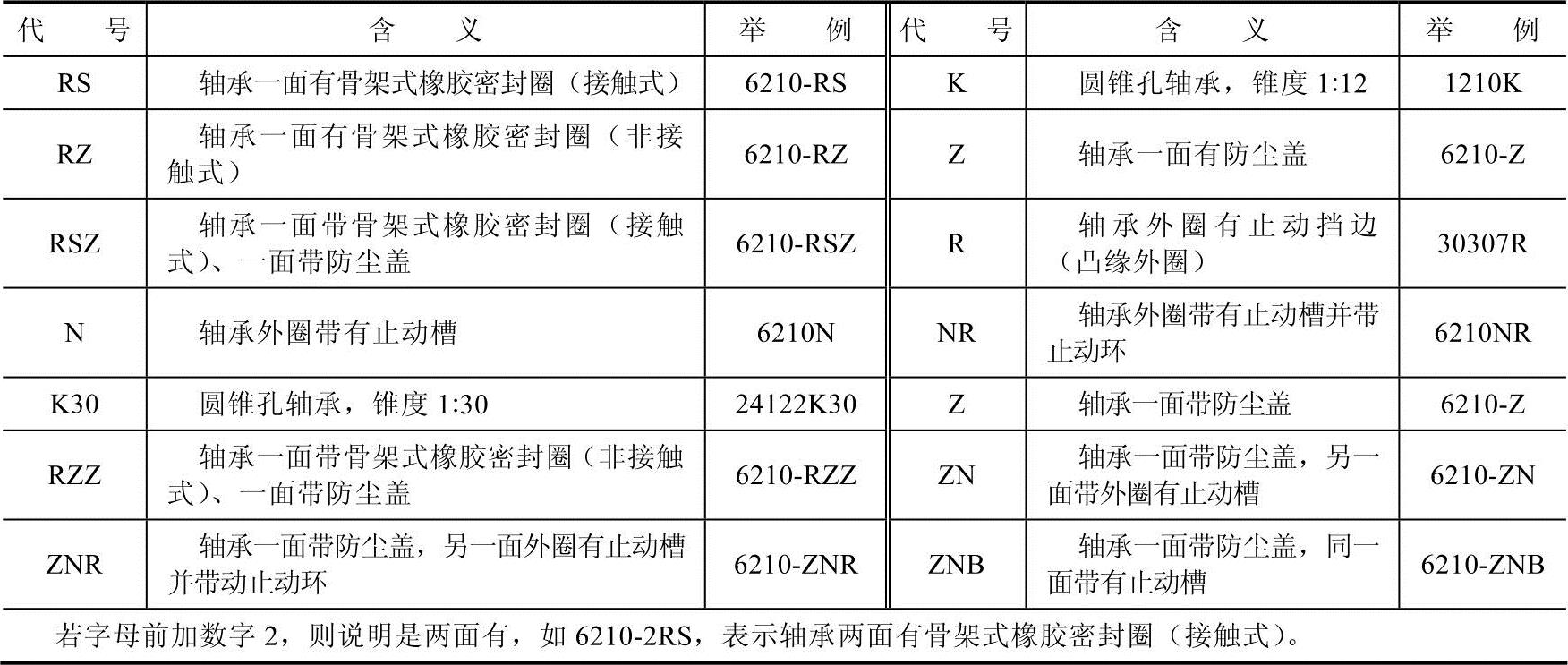

表3-3轴承密封、防尘与外部形状变化代号


保持架代号。滚动轴承的保持架除具有标准规定的结构材料外,还有其他不同结构型式与材料,代号表示方法见表3-4。

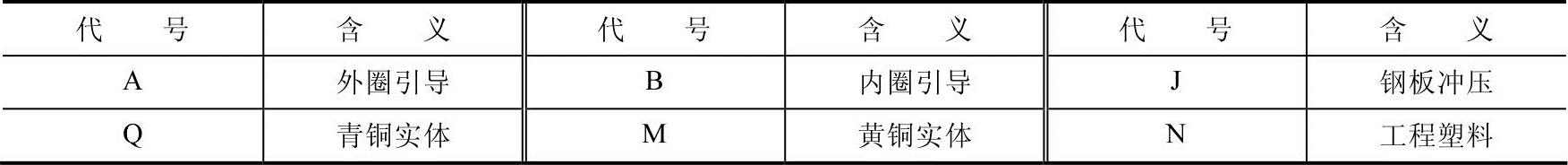

表3-4轴承保持架代号


(三)前置代号

前置代号是轴承在结构形状等有改变时,在其基本代号的左边添 加的补充代号,用字母表示,表示轴承的分部件。代号表示方法见表3-5。

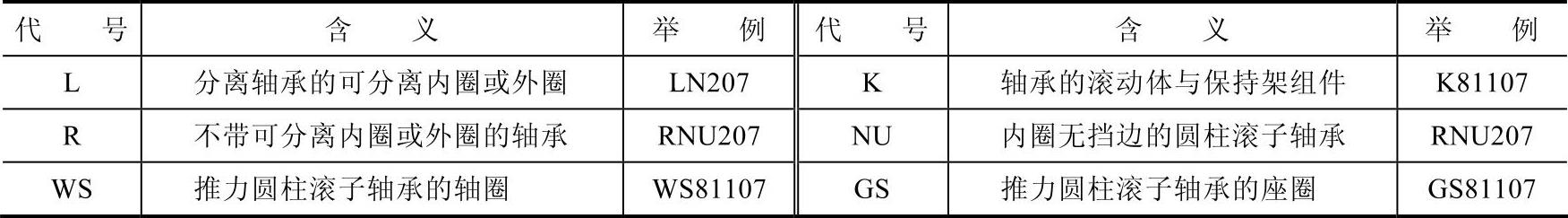

表3-5 轴承前置代号


代号举例:

6308——内径为40mm,深沟球轴承,尺寸系列为03,正常结构,0级公差,0组游隙。

7211C/P5——内径为55mm,角接触球轴承,尺寸系列为02,接触角α=15°,5级公差,0组游隙。

23224——内径为120mm,调心滚子轴承;尺寸系列代号为32,0级公差,0组游隙。

6208-2Z/P6——内径为40mm,深沟球轴承,尺寸系列为02,轴承两端面带防尘罩,6级公差,0组游隙。

N2210——内径为50mm,圆柱滚子轴承,尺寸系列为22,0级公差,0组游隙。
