滚动轴承的分类及特点分析

滚动轴承可按结构类型分类,也可按其尺寸大小进行分类。

(一)按滚动轴承结构类型分类

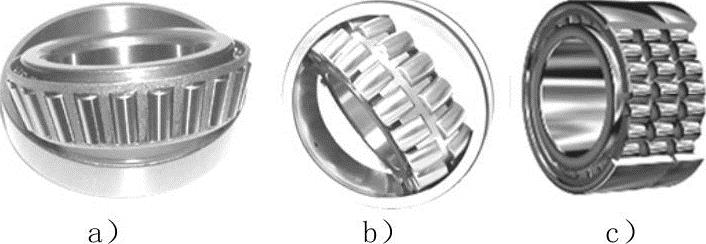

图3-3 不同列数的滚动轴承

a)单列轴承 b)双列轴承 c)三列轴承

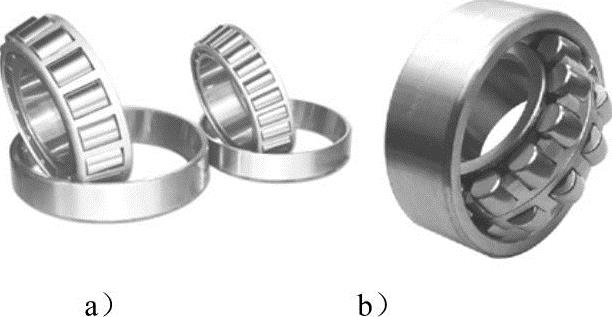

图3-4 部件是否可分离的轴承

a)可分离轴承 b)不可分离轴承

1.按滚动体的列数分类

(1)单列轴承 单列轴承是具有一列滚动体的轴承,如图3-3a所示。

(2)双列轴承 双列轴承是具有两列滚动体的轴承,如图3-3b所示。

(3)多列轴承 多列轴承是具有多于两列滚动体的轴承,如三列轴承、四列轴承,如图3-3c所示。

2.按部件能否分离分类

(1)可分离轴承 可分离轴承是具有可分离部件的轴承,如图3-4a所示。

(2)不可分离轴承 轴承在最终配套后,套圈等不能任意自由分离,如图3-4b所示。

3.按是否有密封圈或防尘盖分类

(1)开型轴承 开型轴承是无防尘盖及密封圈的轴承,如图3-5a所示。

(2)闭型轴承 闭型轴承是带有防尘盖或密封圈的轴承,如图3-5b所示。

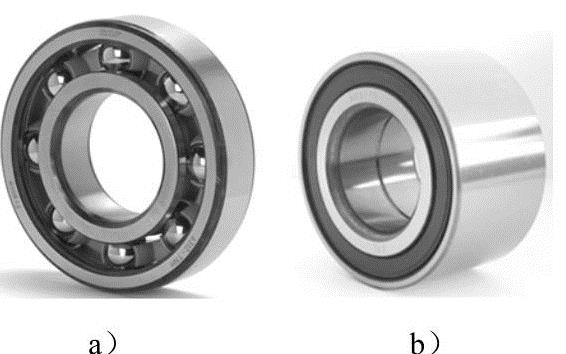

图3-5 开型和闭型轴承(www.daowen.com)

a)开型轴承 b)闭型轴承

4.按滚动体的种类分类

(1)球轴承 滚动体为球,其承载能力低,极限转速高。

(2)滚子轴承 滚动体为滚子,其承载能力高,极限转速低。滚子轴承按滚子种类又分为:圆柱滚子轴承——滚动体是圆柱滚子的轴承;滚针轴承——滚动体是滚针的轴承;圆锥滚子轴承——滚动体是圆锥滚子的轴承;调心滚子轴承——滚动体是调心滚子的轴承,如图3-6所示。

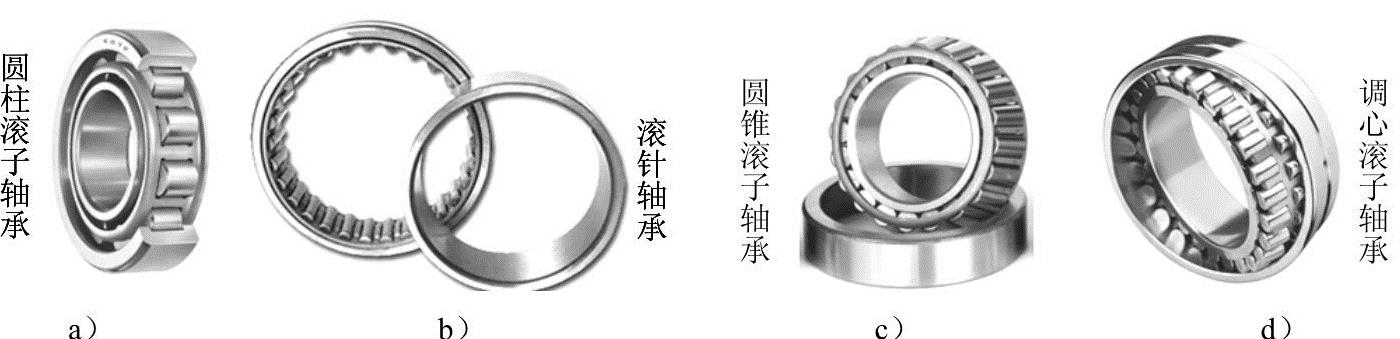

图3-6 滚子轴承

a)圆柱滚子轴承 b)滚针轴承 c)圆锥滚子轴承 d)调心滚子轴承

5.按所能承受的载荷方向或公称接触角的不同分类

(1)向心轴承 向心轴承主要用于承受径向载荷,其公称接触角从0°到45°,按公称接触角不同又分为径向接触轴承和角接触向心轴承。径向接触轴承——公称接触角为0°的向心轴承;角接触向心轴承——公称接触角大于0°到45°的向心轴承。

(2)推力轴承 推力轴承主要用于承受轴向载荷,其公称接触角大于45°到90°,按公称接触角不同又分为轴向接触轴承和角接触推力轴承。轴向接触轴承——公称接触角为90°的推力轴承;角接触推力轴承——公称接触角大于45°但小于90°的推力轴承。

滚动轴承的承载结构类型分类中,还可按工作时能否调心分类、按用途分类、按结构形状分类等。

(二)按滚动轴承外径尺寸大小分类

(1)微型轴承 微型轴承是公称外径尺寸小于26mm以下的轴承。

(2)小型轴承 小型轴承是公称外径尺寸范围为28~55mm的轴承。

(3)中小型轴承 中小型轴承是公称外径尺寸范围为60~120mm的轴承。

(4)中大型轴承 中大型轴承是公称外径尺寸范围为120~190mm的轴承。

(5)大型轴承 大型轴承是公称外径尺寸范围为200~430mm的轴承。

(6)特大型轴承 特大型轴承是公称外径尺寸大于440mm以上的轴承。
