（一）钢直尺

钢直尺（图1-12）是最简单的长度量具，有150mm、300mm、500mm和1000mm四种规格。由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以其测量结果不太准确，读数误差也比较大，只能读出毫米数，对小于1mm的数值，只能估计而得。

图1-12 钢直尺

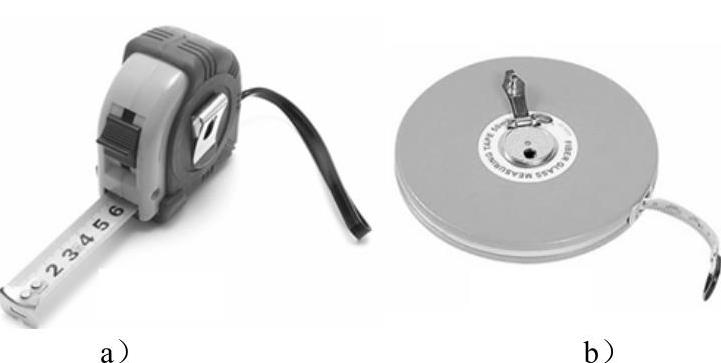

图1-13 卷尺

a）钢卷尺 b）纤维卷尺

图1-14 塞尺

图1-15 刀口形直尺

（二）卷尺

卷尺是日常生活中常用的量具，主要类型为钢卷尺，常用于建筑和装修中；其次是纤维卷尺。卷尺上的数字分为两排，一排数字单位是厘米（cm），一排单位是英寸（in），两个数字相距较短的数字单位是cm，较长的为in，单位为cm的数字字体也比以in为单位的数字字体小，在使用中一般用cm为单位。(www.daowen.com)

（三）塞尺

塞尺是由一些不同厚度的薄钢片组成的测量工具，每一片钢片上都刻有厚度的尺寸数字，在一端像扇骨那样钉在一起，如图1-14所示。塞尺是片状定值量具，用来检验两贴合面之间间隙的大小。塞尺的长度有50mm、100mm和200mm三种。厚度是0.03～0.1mm时，中间每片间隔为0.01mm；如果厚度是0.1～1mm时，中间每片间隔为0.05mm。

（四）刀口形直尺和刀口形直角尺

刀口形直尺是测量面呈刃口状，用于测量工件平面度误差和直线度误差的量具，如图1-15所示。其规格有75mm/0级、125mm/0级、175mm/0级、225mm/0级、300mm/0级、500mm/0级。

刀口形直角尺是一种检验角度的量具，主要用于检验工件的垂直度误差，其结构有整体式和非整体式（装配式）两种，如图1-16所示。刀口形直角尺的两边长短不同，一边长而薄，另一边短而厚。刀口形直角尺除了检测工件内、外直角外，也可用来检测平面度误差，也是划线、装配时常用的量具。

图1-16 刀口形直角尺

（五）游标万能角度尺

游标万能角度尺是用来测量工件内、外角度的量具，由主尺、基尺、锁紧装置、扇形板、游标尺、卡块、直尺和直角组成，如图1-17所示。游标万能角度尺利用游标读数原理来直接测量工件角度，可测0°～320°外角。

图1-17 游标万能角度尺
