指示表是利用机械传动系统将测量杆的直线位移转变为指针在圆度盘上的角位移，并由圆度盘进行读数的测量器具。其中分度值为0.1mm的称为十分表，分度值为0.01mm的称为百分表，分度值为0.001mm、0.002mm、0.005mm的称为千分表。下面简单介绍常用的百分表。

百分表是利用精密齿条齿轮机构传动，将测杆的直线位移转换为指针的角位移的指示式计量器具，是一种精密量具。百分表由测头、量杆、防振弹簧、齿条、齿轮、游丝、圆表盘及指针等组成，分度值为0.01mm，如图1-8所示。百分表只能测出相对数值，不能测出绝对数值，常用来检测工件的几何误差（如圆度误差、平面度误差、平行度误差、垂直度误差、圆跳动误差等），也常用于安装工件时的精密找正，其主要优点是方便、可靠、迅速。

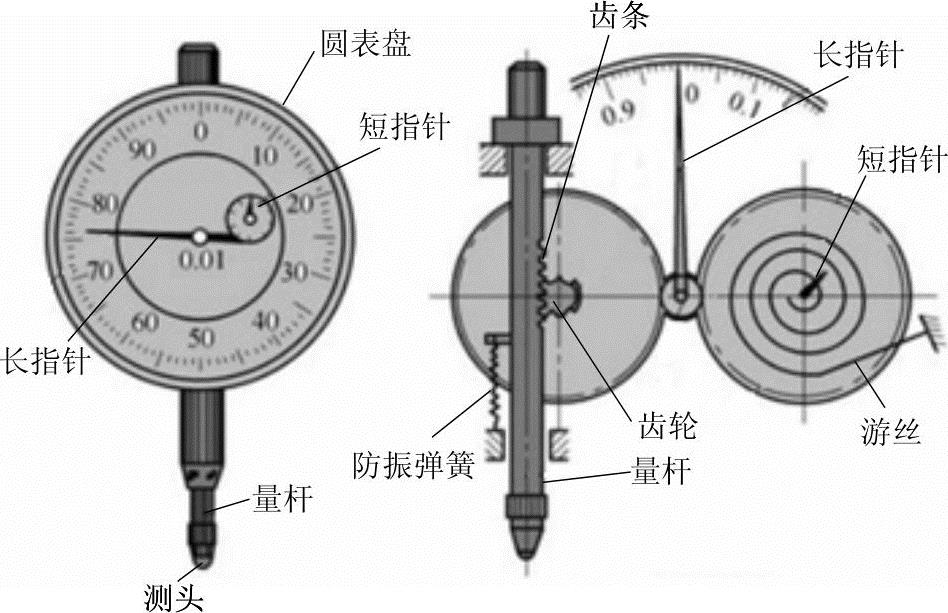

图1-8 百分表

（一）数显百分表

数显百分表具有精度高、读数直观、可靠、无视觉误差、使用方便等特点，广泛用于长度、几何误差的测量，也可作为读数装置。数显百分表具有公制和英制转换、任意位置清零、自动断电、快速跟踪最大值和最小值、数据输出等功能，可通过专用数据输出接口与计算机或打印机连接，如图1-9所示。

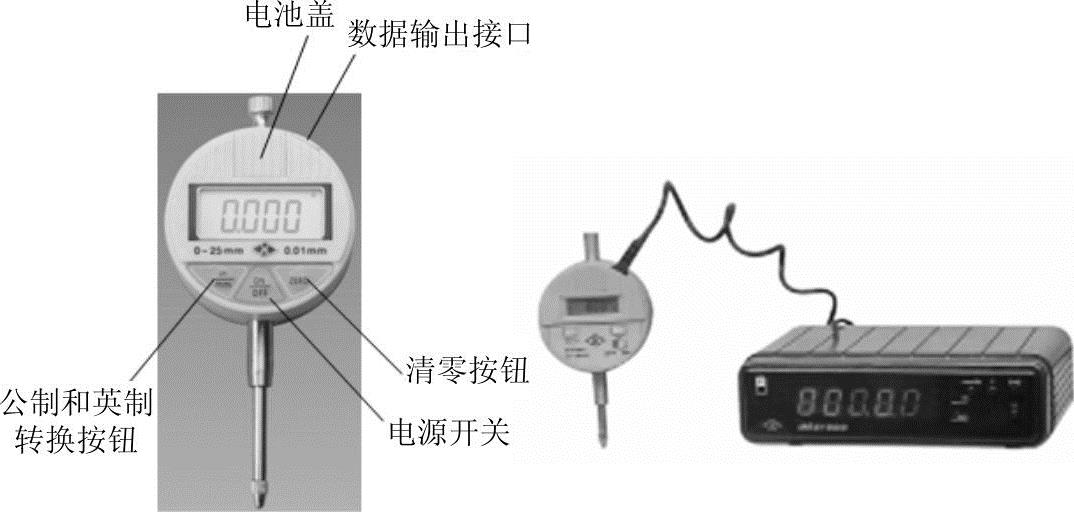

图1-9 数显百分表

（二）杠杆百分表和内径百分表(www.daowen.com)

杠杆百分表用于测量几何误差，也可用比较测量的方法测量实际尺寸，还可以测量小孔、凹槽、孔距、坐标尺寸，如图1-10所示。杠杆百分表由百分表、磁力表座及附件组成，有正面式、侧面式和端面式等类型。

内径百分表是一种比较性的间接测量量具，用以测量或检验零件的内孔、深孔直径及其形状精度。在汽车修理中可用来测量发动机气缸的圆度误差、圆柱度误差，常称为量缸表。

内径百分表由百分表、表杆、接杆、活动量杆等组成，如图1-11所示。百分表的表盘刻度为100格，长指针转动一圈刚好100格，为1mm，即转动一格为0.01mm。通过换用不同尺寸的接杆，可以改变量缸表的测量范围，因此，每个内径百分表都附有成套的接杆，测量范围有10～18mm、18～35mm、35～50mm、50～100mm、100～160mm、160～250mm、250～450mm。

图1-10 杠杆百分表

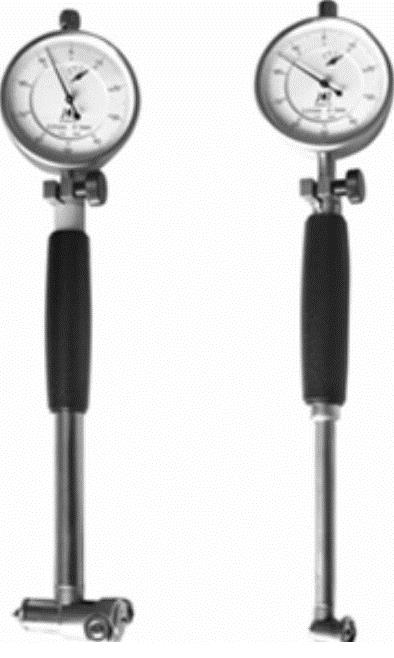

图1-11 内径百分表
