在招聘流程图的表格制作完毕后，即可利用Excel自带的自选图形绘制招聘流程图的具体分支图形。具体操作步骤如下：

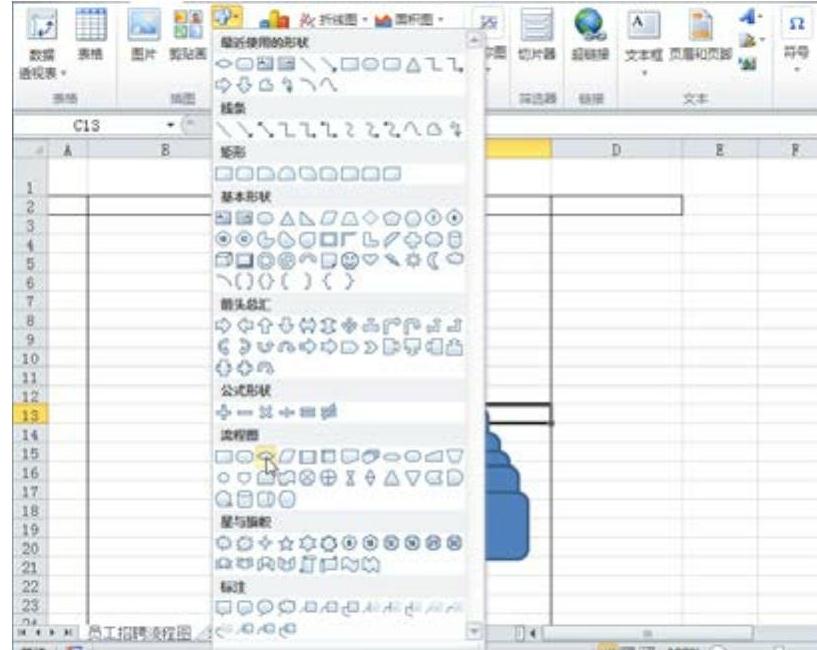

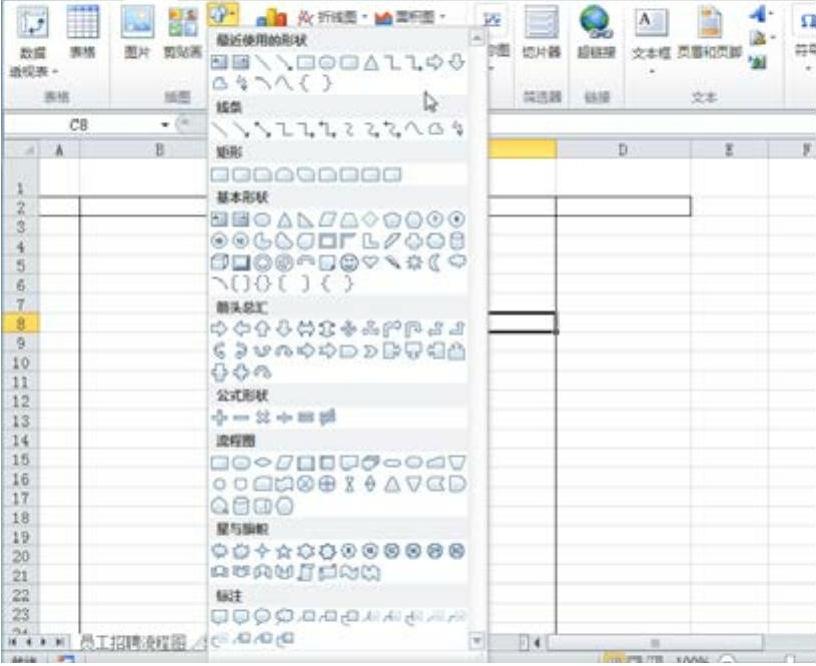

添加“可选过程”图形。在Excel工作界面中选择“插入”主选项卡，在“插图”工具栏中单击“形状”按钮，即可展开形状下的各个图形选项菜单，如图1-19所示。

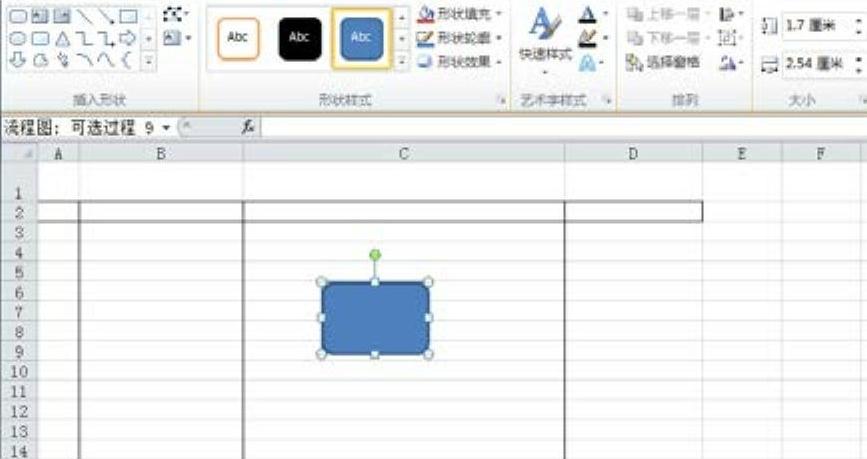

在弹出的图形选项菜单中，选择“流程图：可选过程”图形，选中后光标会变成十字形状，这时单击工作表中的任意位置，即可在该位置处添加一个“流程图：可选过程”图形，如图1-20所示。

图1-19 “形状”图形选项菜单

图1-20 添加一个“流程图：可选过程”图形

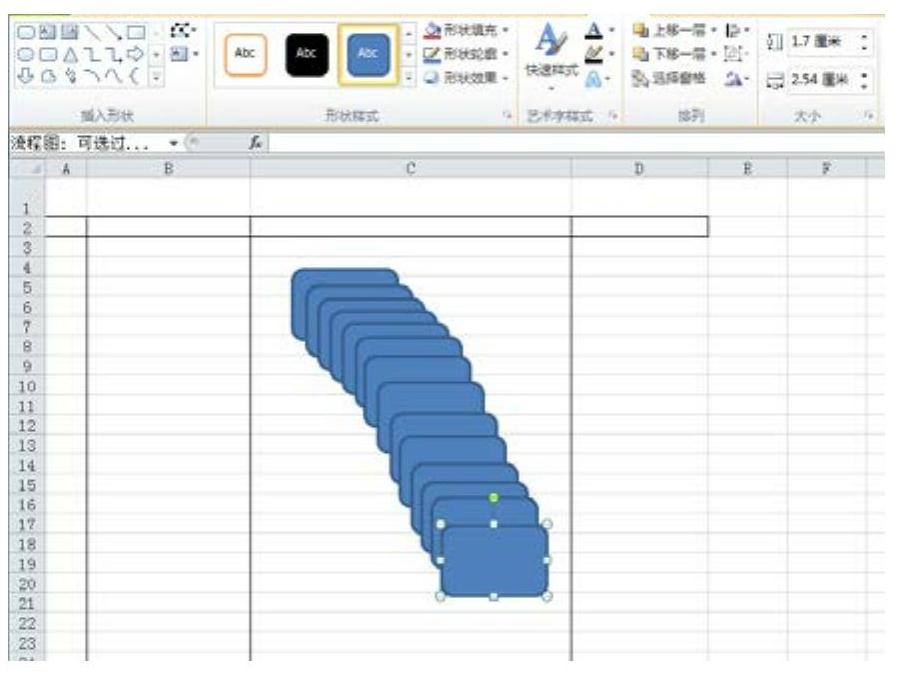

按下快捷键〈F4〉，工作表中将自动再添加一个“流程图：可选过程”图形。再连续按下12次F4键，工作表中将会再添加12个“流程图：可选过程”图形，如图1-21所示。

添加“决策”图形。在Excel工作表中的“插入”主选项卡下单击“插图”工具栏中的“形状”按钮，在形状图形选项菜单中选择“流程图：决策”图形，如图1-22所示。

图1-21 添加14个“流程图：可选过程”图形

图1-22 选择“流程图：决策”图形菜单

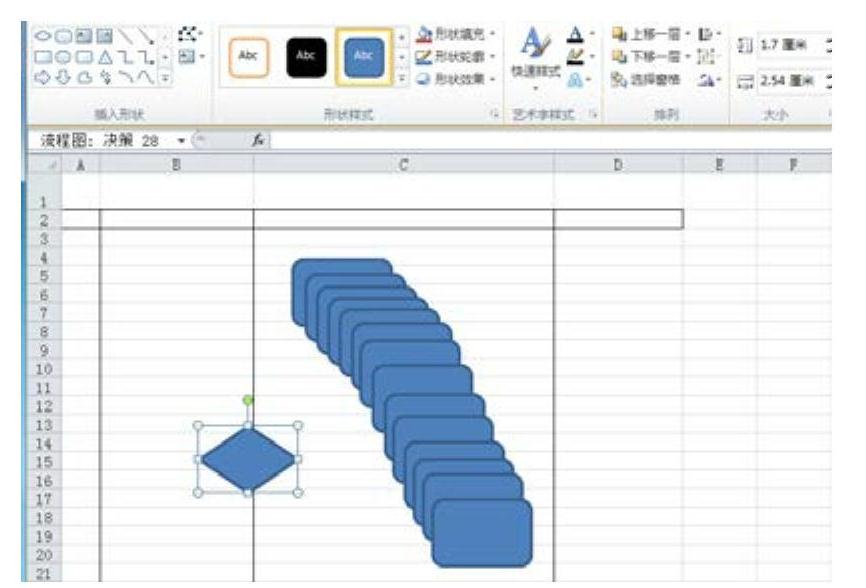

选中后光标会变成十字形状，单击工作表中的任意位置，即可在该位置处添加一个“流程图：决策”图形，如图1-23所示。

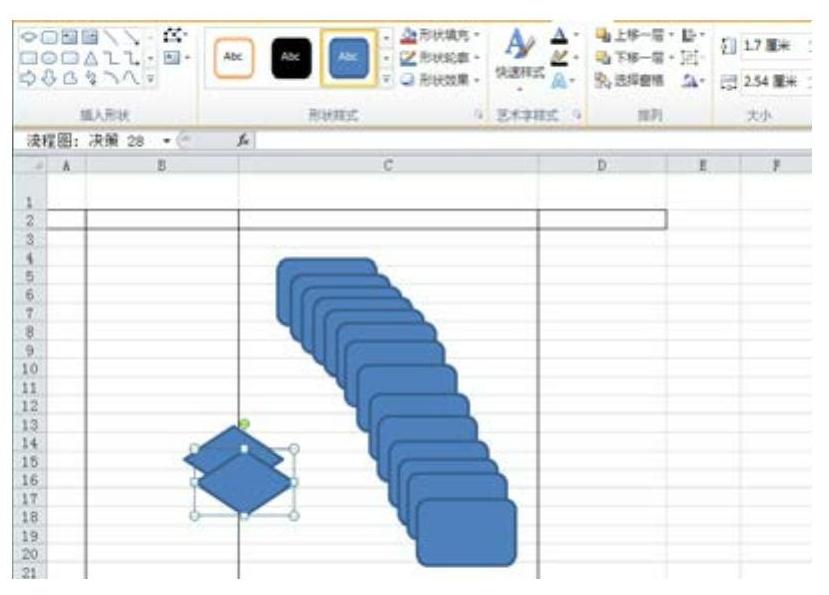

按快捷键〈F4〉，即可再添加一个“流程图：决策”图形，如图1-24所示。如果再按下〈F4〉键，将会重复该步骤的操作，即会自动再添加一个“流程图：决策”图形。

移动自选图形。在“员工招聘流程图”工作表中单击任意一个“流程图：可选过程”图形并按住鼠标左键不放，将该图形拖放到B5单元格位置再松开鼠标，即可完成对该图形的移动操作，如图1-25所示。

图1-23 添加“流程图：决策”图形

图1-24 再添加一个“流程图：决策”图形

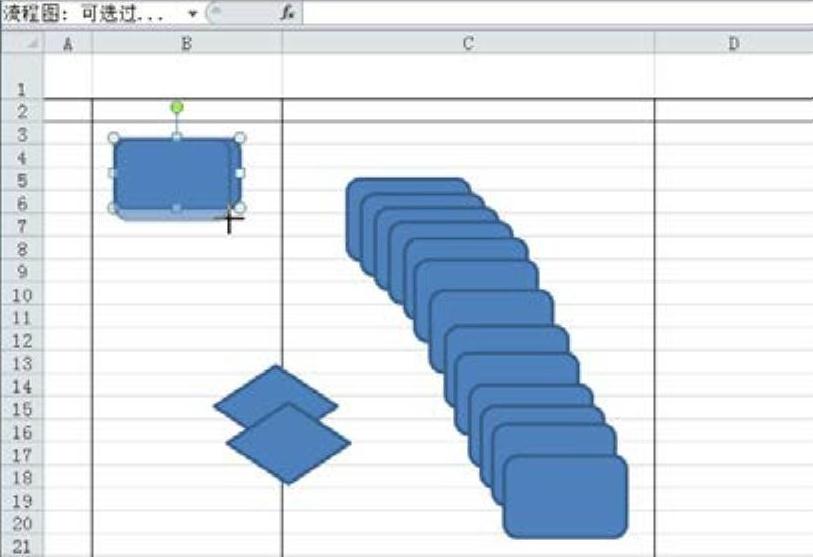

调整自选图形高度。在工作表界面中将光标移动到“流程图：可选过程”图形右下角处控制点，光标变成“”形状时按住鼠标左键，光标将变成十字形状，如图1-26所示。

图1-25 移动“流程图：可选过程”图形

图1-26 调整“流程图：可选过程”图形的高度

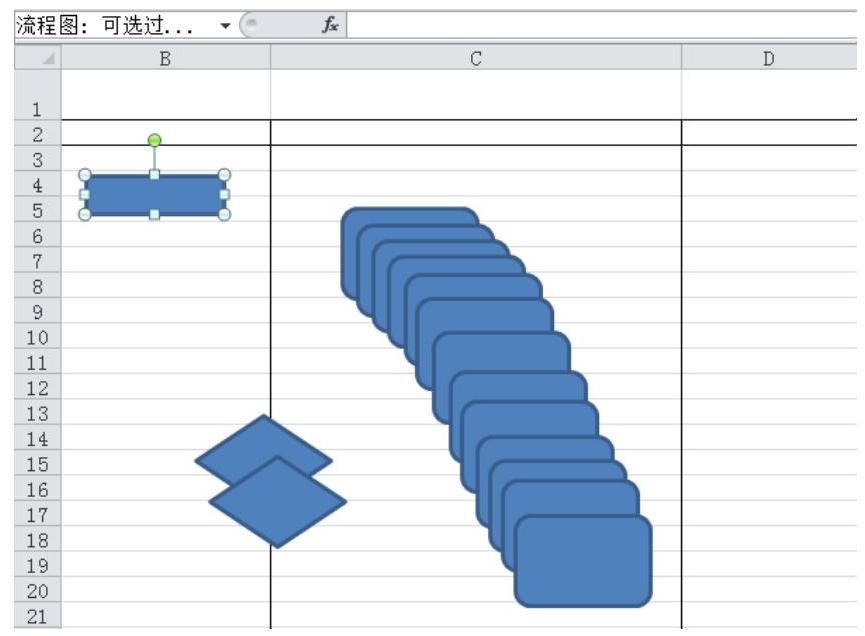

此时，按住鼠标左键不放并向上拖动，此时“流程图：可选过程”图形大小将随鼠标移动而变化。将“流程图：可选过程”图形大小大致调整到位于B4和B5单元格里，再松开鼠标左键，该图形调整后的显示效果如图1-27所示。

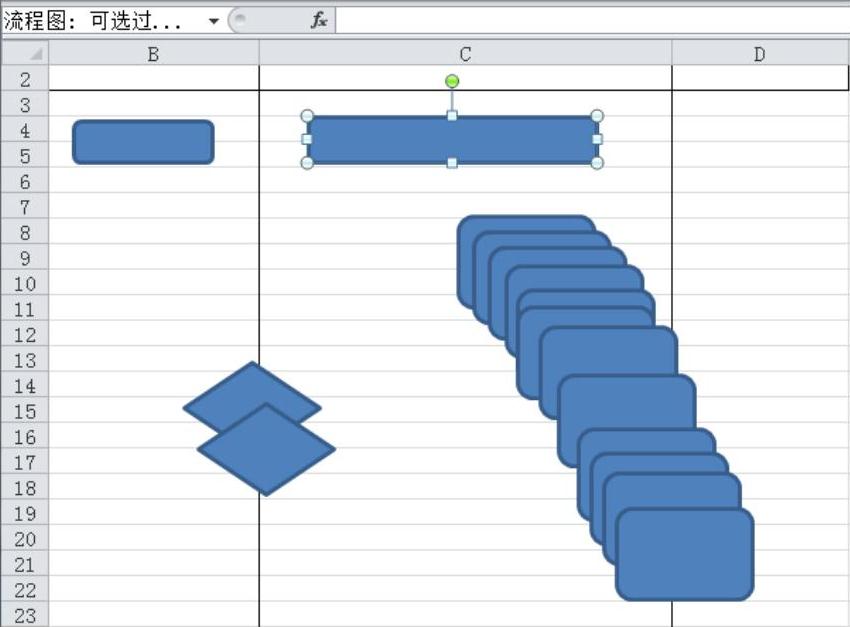

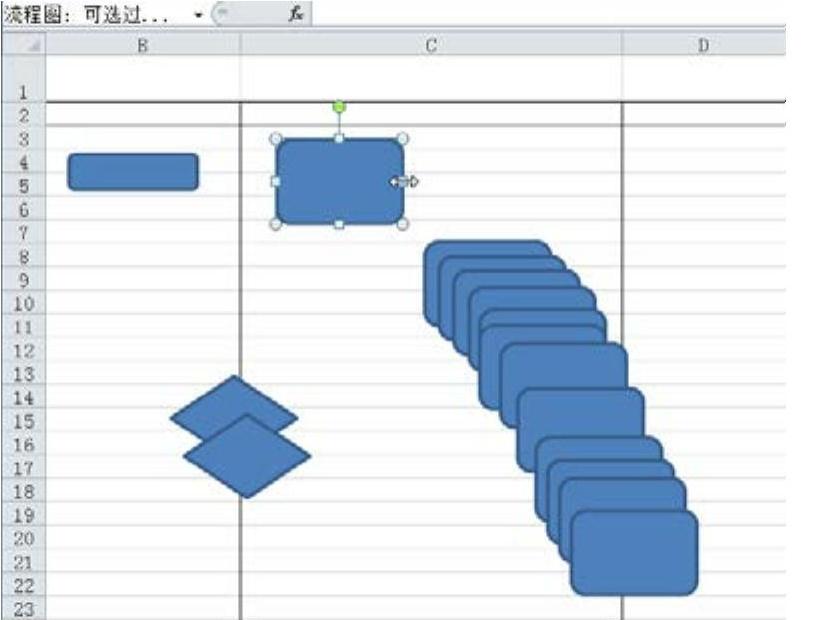

调整自选图形的宽度。在工作表界面中按住余下任意一个“流程图：可选过程”图形，将该图形拖动到C5单元格位置处，将光标移动到该图形的右边框控制点处，光标将会变成“”形状，如图1-28所示。

当光标变成“”形状时单击，光标会变成十字形状，这时按住鼠标左键不放向右拖动，则该图形会随着鼠标的移动而变化，拖动到合适的位置后，松开鼠标左键，调整后的显示效果如图1-29所示。

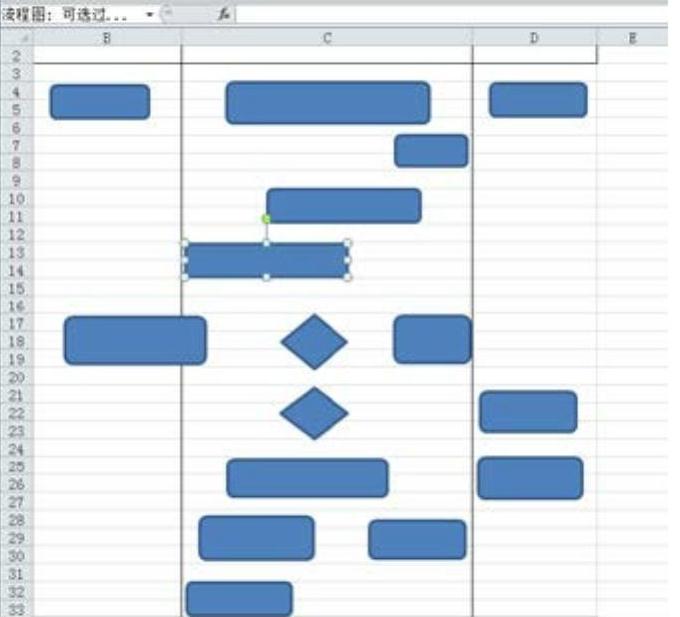

参照上述方法将余下的“流程图：可选过程”图形和“流程图：决策”图形移动到合适的位置并根据需要对它们进行合适的调整，其最终的显示效果如图1-30所示。

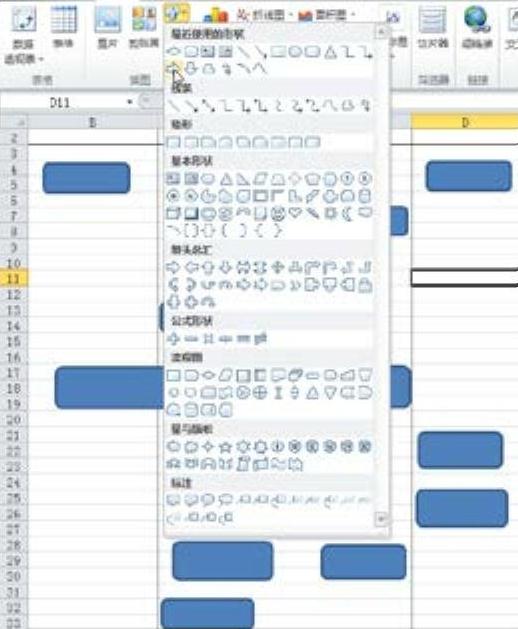

添加“右箭头”图形。在“员工招聘流程图”工作表“插入”主选项卡中单击“插图”工具栏“形状”按钮，在形状图形选项菜单中选择“右箭头”图形，如图1-31所示。

图1-27 调整“流程图：可选过程”图形后的显示效果

图1-28 调整“流程图：可选过程”图形的宽度

图1-29 调整“流程图：可选过程”图形的宽度

图1-30 调整全部自选图形后的显示效果

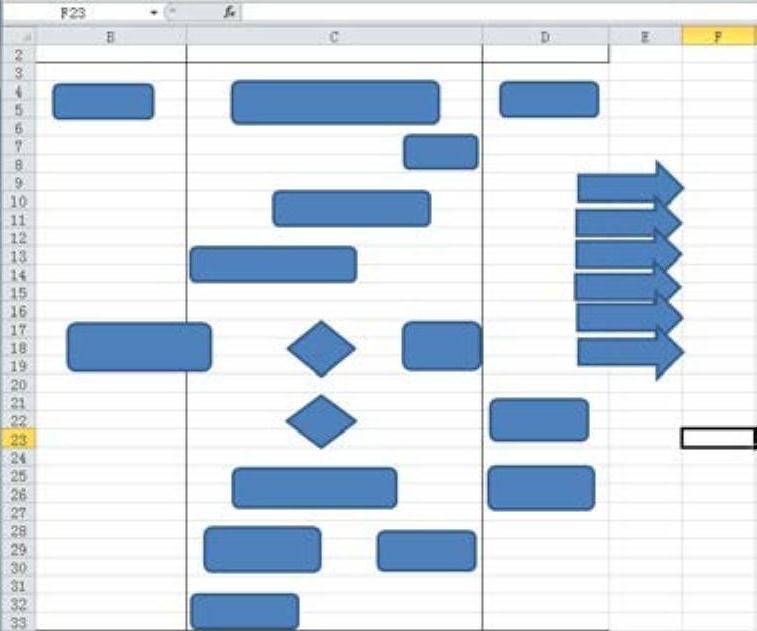

此时光标将会变成十字形状，单击工作表中任意位置，把“右箭头”图形添加到“员工招聘流程图”工作表中，再连续按下〈F4〉快捷键5次，即可自动添加5个右箭头，如图1-32所示。

(www.daowen.com)

图1-31 选择“右箭头”图形选项

图1-32 添加6个右箭头图形

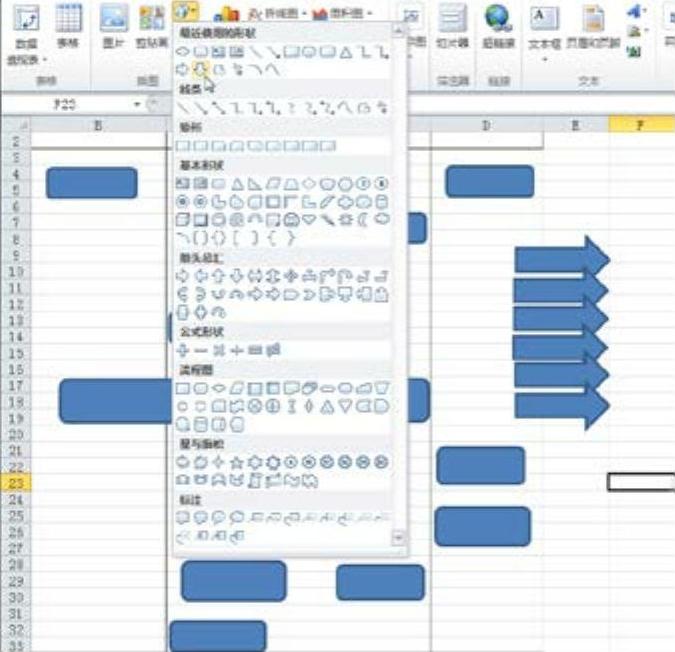

添加“下箭头”图形。在“员工招聘流程图”工作表“插入”选项卡下单击“插图”工具栏中的“形状”按钮，在“形状”图形选项菜单中选择“下箭头”图形，如图1-33所示。

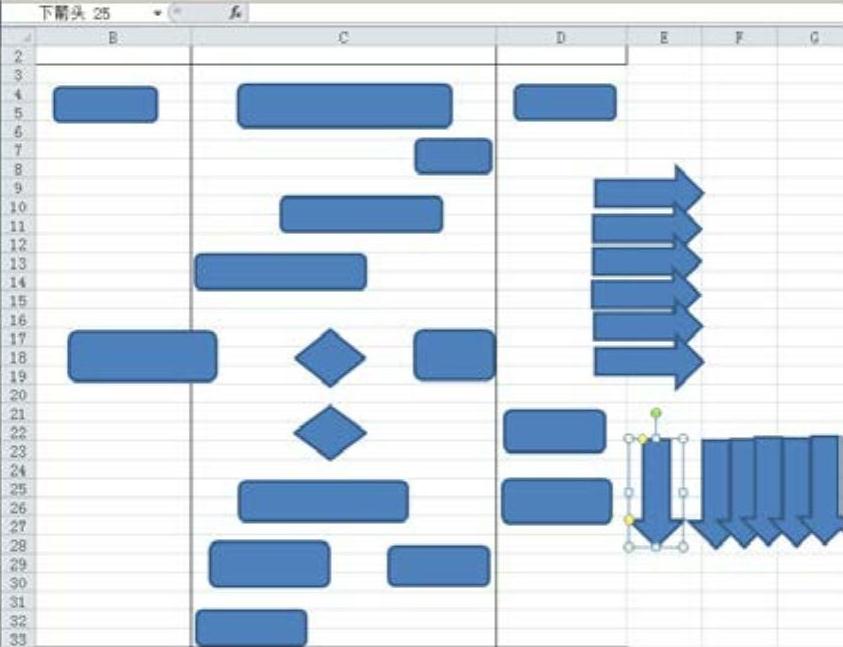

选中后光标将会变成十字形状，这时单击工作表中的任意位置，即可把“下箭头”图形添加到“员工招聘流程图”工作表中，再连续按下〈F4〉快捷键5次，即可自动添加5个下箭头，如图1-34所示。

图1-33 选择“下箭头”图形选项

图1-34 添加6个下箭头图形

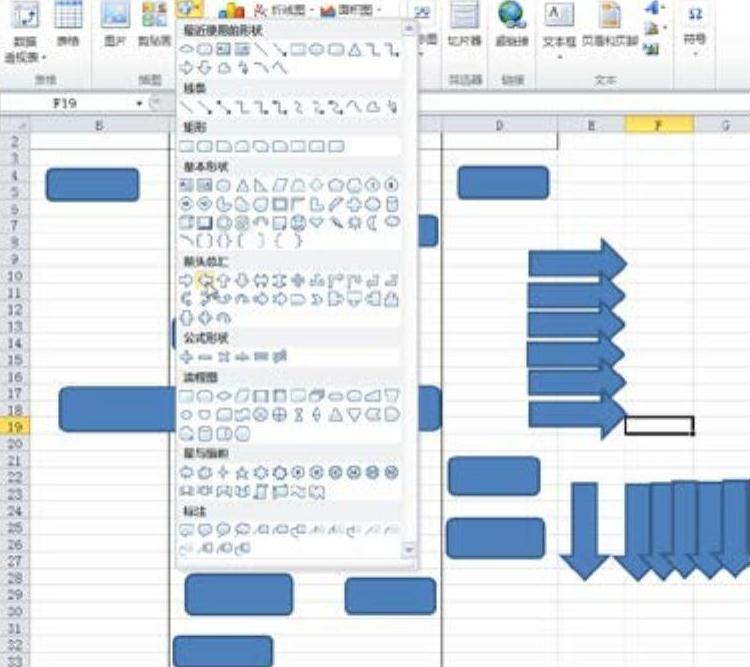

添加“左箭头”图形。在“员工招聘流程图”工作表“插入”选项卡下单击“插图”工具栏的“形状”按钮，在“形状”图形选项菜单中选择“左箭头”图形，如图1-35所示。

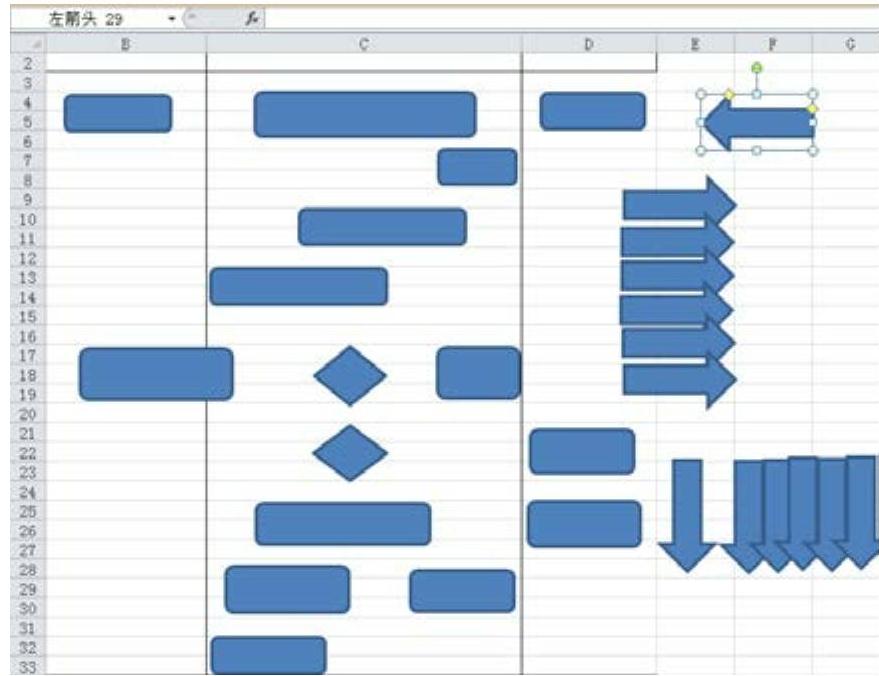

选中后光标将会变成十字形状，这时单击工作表中的任意位置，即可把“左箭头”图形添加到“员工招聘流程图”工作表中，如图1-36所示。

图1-35 选择“左箭头”图形选项

图1-36 添加一个左箭头图形

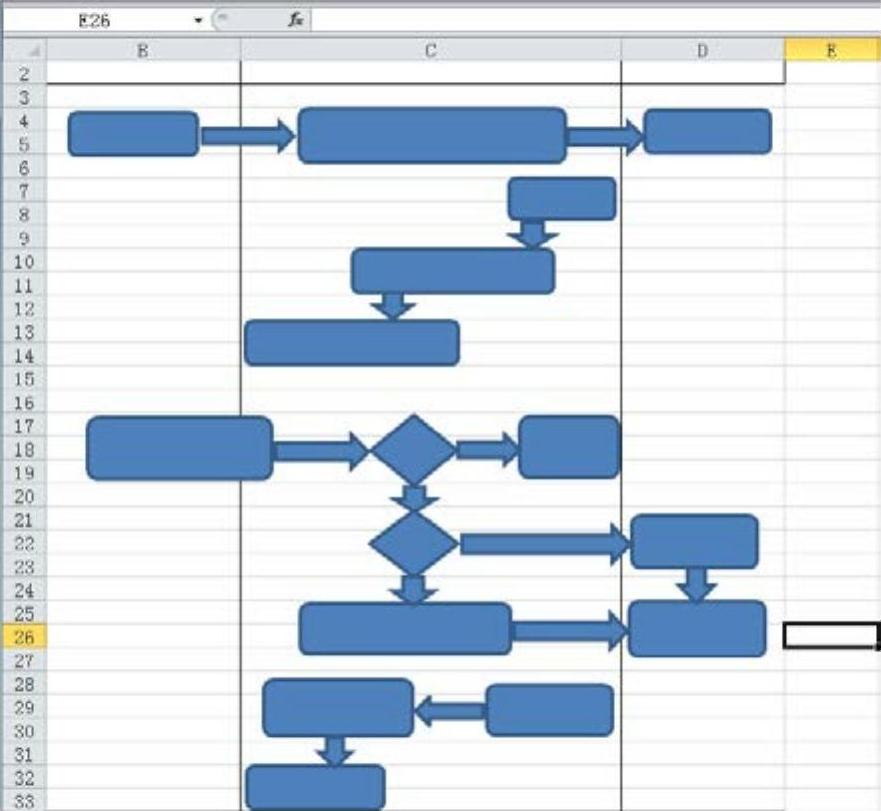

将以上一些常规的箭头添加完毕后，再将这些箭头进行移动，调整到适当位置，调整后的最终显示效果如图1-37所示。

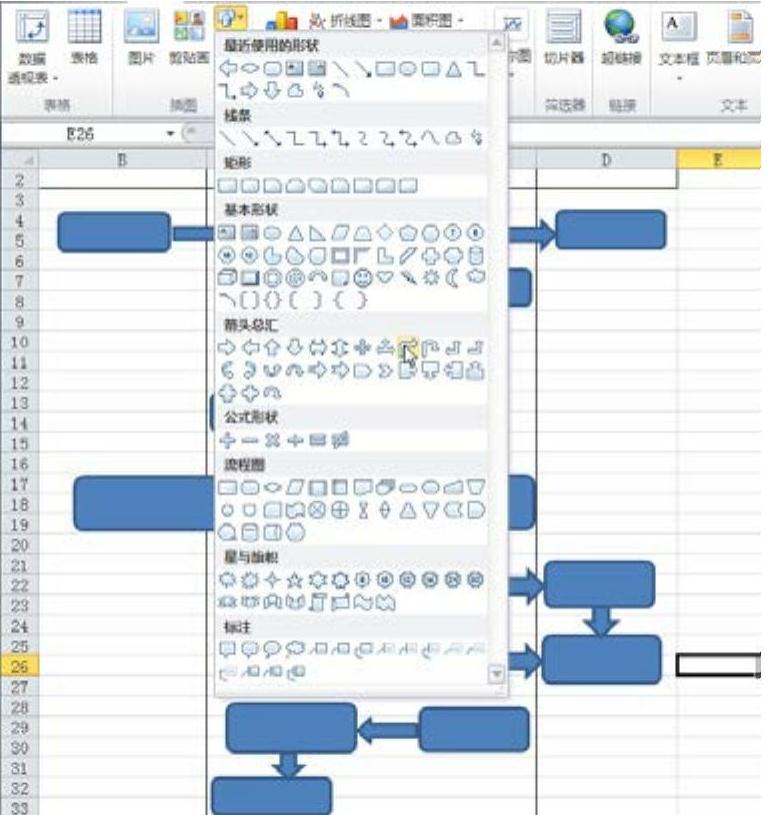

添加非常规箭头。在“员工招聘流程图”工作表的“插入”主选项卡单击“插图”工具栏中的“形状”按钮，在“形状”图形选项菜单中选择“圆角右箭头”图形，如图1-38所示。

图1-37 调整常规箭头后的显示效果

图1-38 选择“圆角右箭头”图形选项

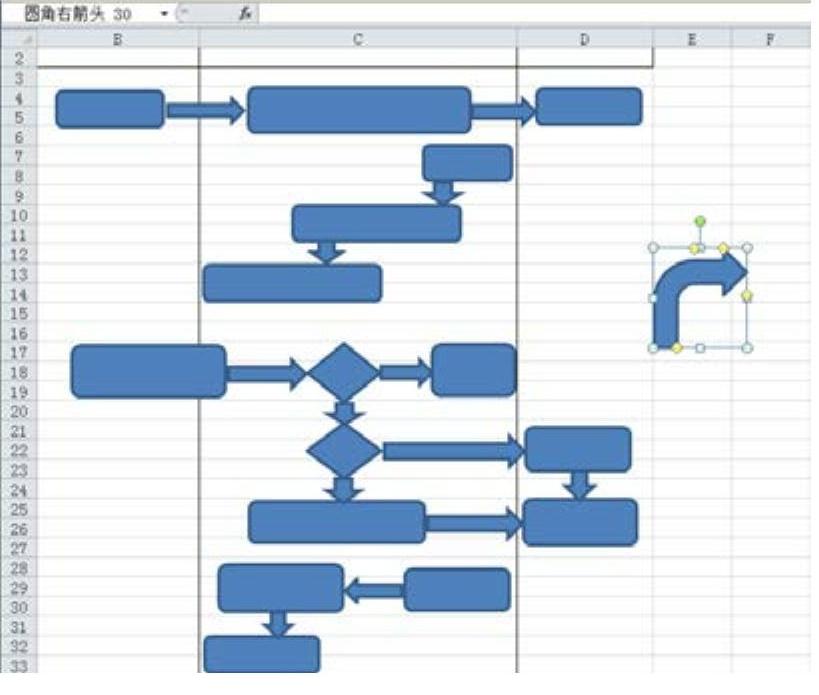

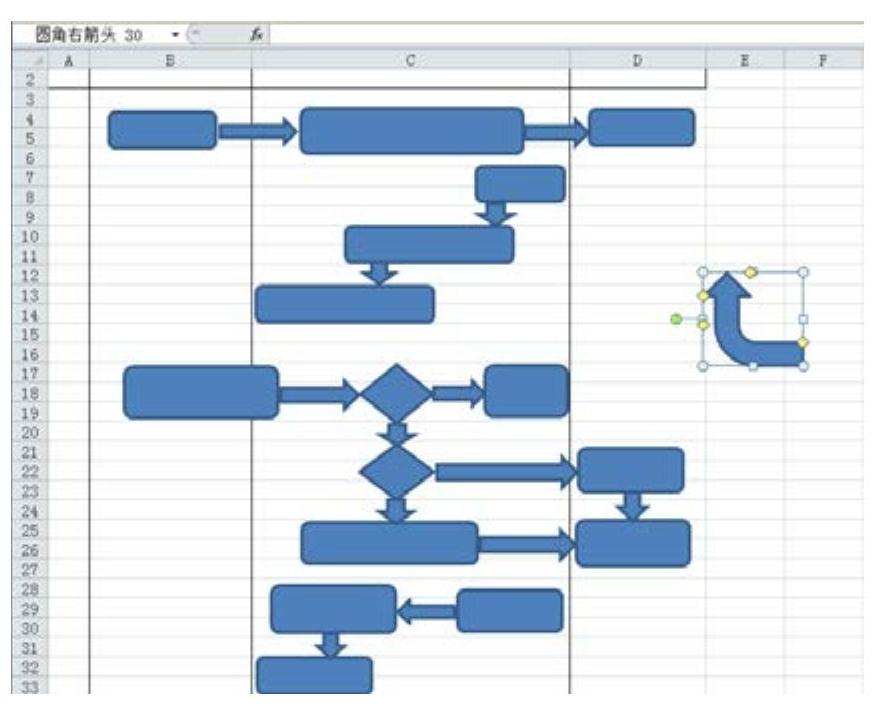

选中后光标将会变成十字形状，这时单击工作表中的任意位置，即可把“圆角右箭头”图形添加到“员工招聘流程图”工作表中，如图1-39所示。

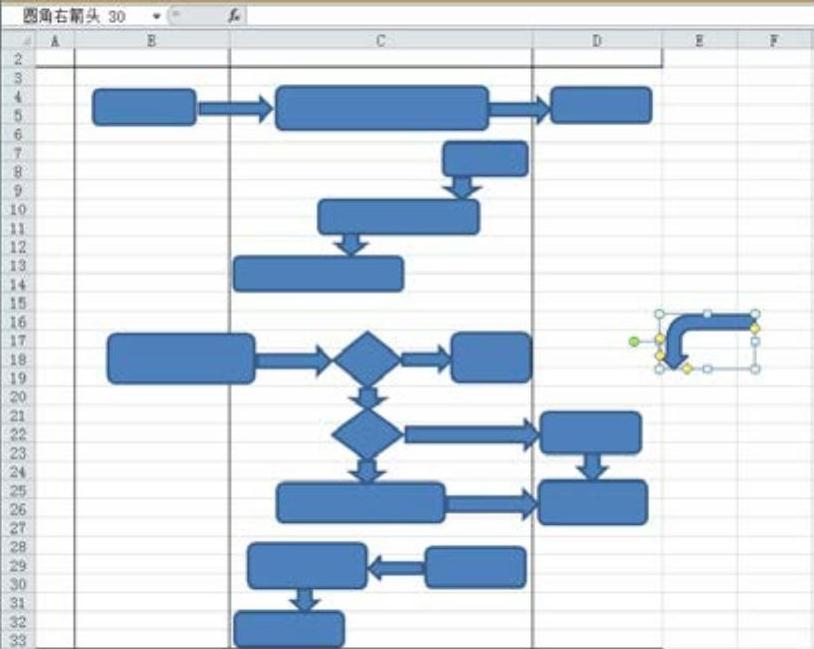

将光标移动到“圆角右箭头”图像的绿色小圆上，光标在绿色小圆上变成了“”形状，按住鼠标左键，光标会变成“”形状后逆时针旋转光标90度，如图1-40所示。

图1-39 添加“圆角右箭头”图形

图1-40 逆时针旋转“圆角右箭头”图形90度

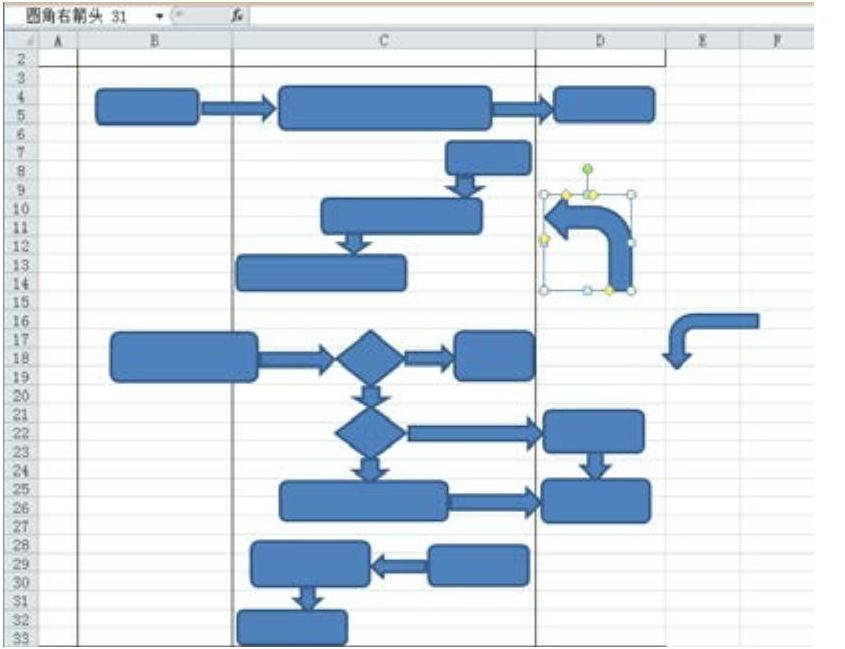

旋转完毕，松开鼠标左键，移动光标到图形的上边框控制点，光标会变成形状，按住鼠标左键不放向下适当拖动，使图形成180度翻转，即可得到最终需要的图形样式，如图1-41所示。

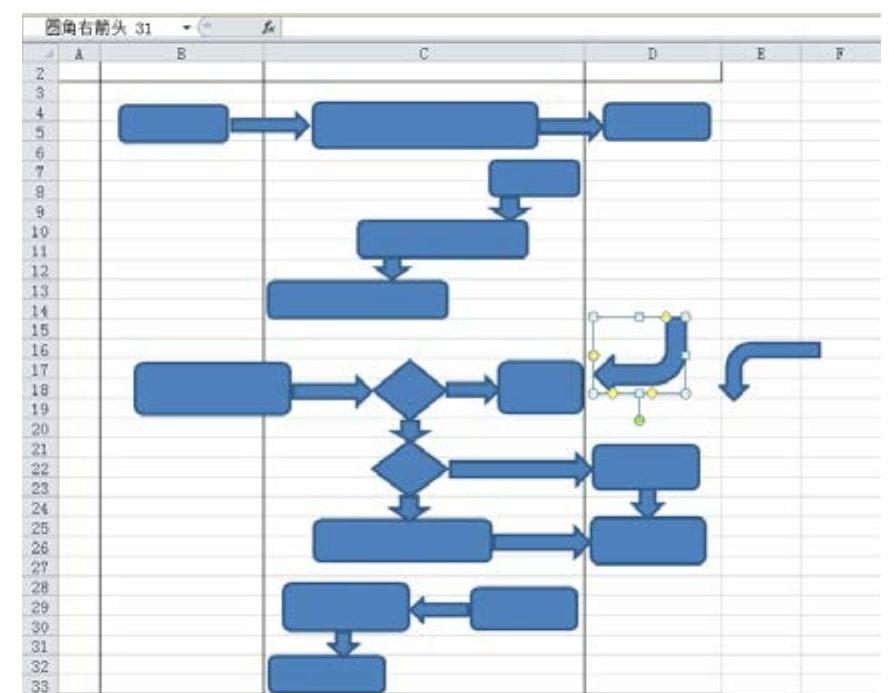

参照上述方式再在“员工招聘流程图”工作表中添加一个“圆角右箭头”图形，将光标移动到该图形的右边框上，当光标变成“”形状时，按住鼠标左键不放向左拖动使图形翻转180度，最后的显示效果如图1-42所示。

图1-41 向下翻转“圆角右箭头”图形180度

图1-42 向左翻转“圆角右箭头”图形180度

再将光标放到该图形的上边框，当变成“”形状后，按住鼠标左键不放向下适当拖动使图形翻转180度，即可获得所需要的箭头形状，如图1-43所示。

两个非常规图形（箭头）添加完毕，将其移动到合适位置并调整它们的大小，如图1-44所示。至此，员工招聘流程图的基本框架就制作完成了。

图1-43 向下翻转“圆角右箭头”图形180度

图1-44 移动并调整箭头的位置和大小
