ALV可以作为业务图形显示ALV输出的数据。用于业务图形时可以进行以下设置：

● 显示业务图形。

● 指定数据使用。

● 更改业务图形的外观。

● 允许或禁止业务图表显示。

注：如果允许用户显示数据的业务图形，则可以从一系列的图表类型中选择。大多数用户选择立式条形图或条形图来显示ALV输出的数据。

（1）显示业务图形

可以指定当ALV输出时是否显示业务图形。可以选择下列选项：

● 只显示为表。

● 显示表和业务图形。

● 仅显示业务图形。

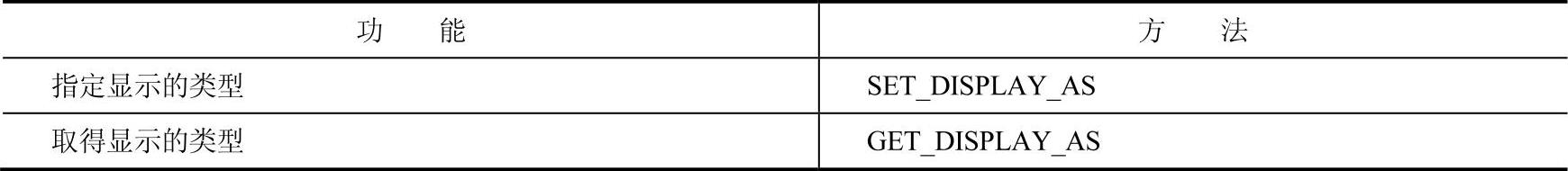

要做到这一点，可使用接口类IF_SALV_WD_TABLE_SETTINGS（实现类CL_SALV_ WD_CONFIG_TABLE）的方法，见表6-47。

表 6-47

（2）指定数据使用

业务图形显示的数据主要取决于是否以及在哪些列进行计算：

1）如果不进行任何计算：

● 第一列的字母数字类型的数据用于包含图表特性的坐标轴。立式条形图通常是X轴，条形图通常是Y轴。

● 第一列的数值类型数据用于包含关键数据的坐标轴。立式条形图通常是Y轴，条形图通常是X轴。

2）如果进行计算：

● 以字母数字的类型数据的第一列用于包含图表的特性的坐标轴。

● 在X轴上显示的涉及计算的每一列，用于包含数字关键数据的坐标轴。

3）如果生成的中间结果：

● 这是以每一列为一个标准的中间结果显示的轴，它包含图表的特性。如果指定一个以

上的标准（多个列），则标准的组合被显示。

● 坐标轴上每列涉及计算的，包含数字关键数据的图表被显示。

可以通过移动相应列到ALV输出的左边指定哪些数据将要被显示在业务图形中，或通过列的计算，但不影响业务图形的内容。

（3）改变业务图形的外观

可以指定一个业务图形的外观：

● 指定业务图形的维度。

● 指定业务图形的类型。

● 指定业务图形的大小。

1）维度。

可以为业务图形设置以下维度：(www.daowen.com)

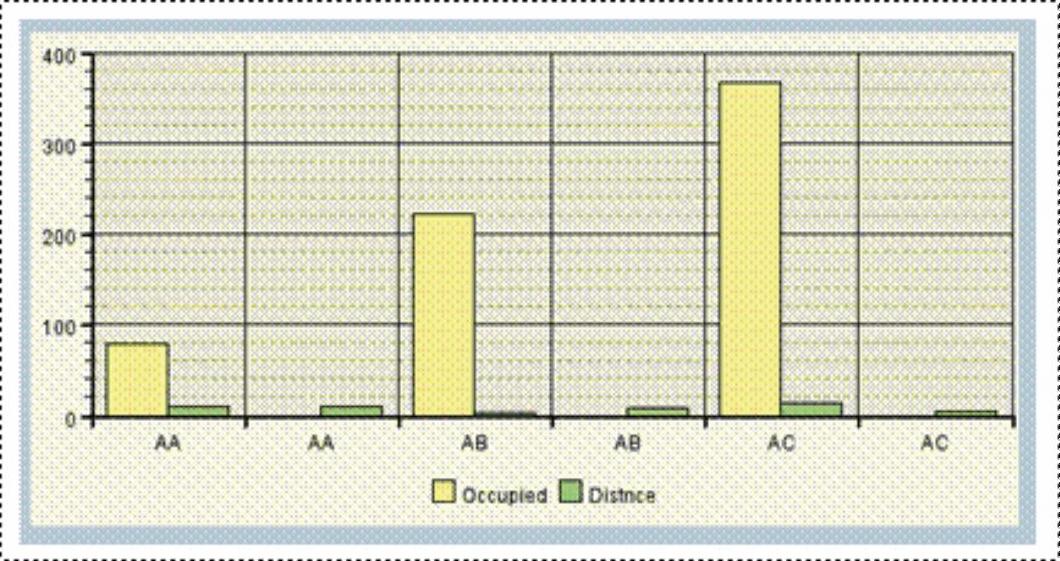

● 2D，如图6-3所示。

图 6-3

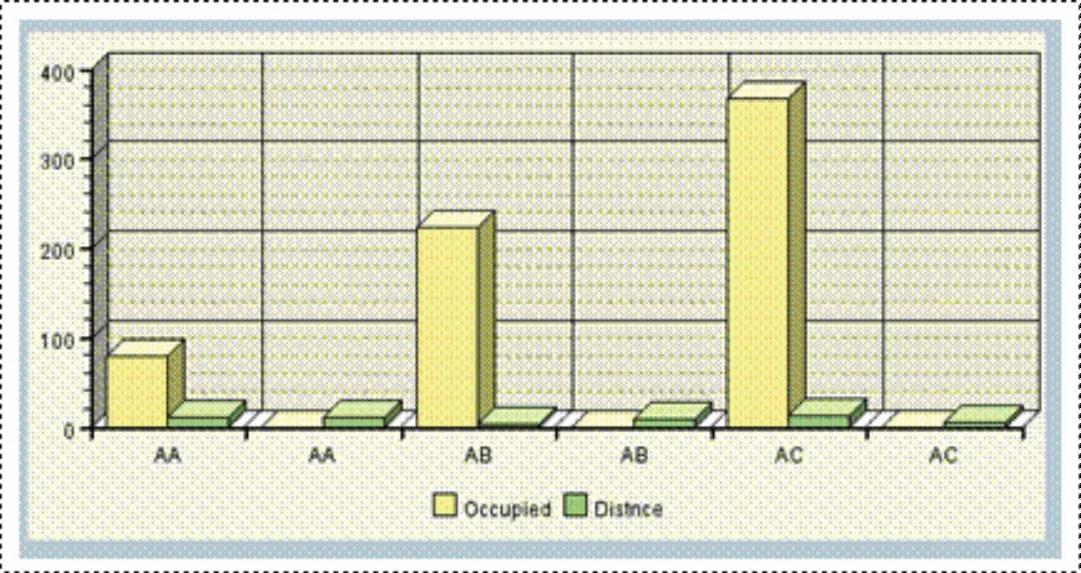

● 伪3D，如图6-4所示

图 6-4

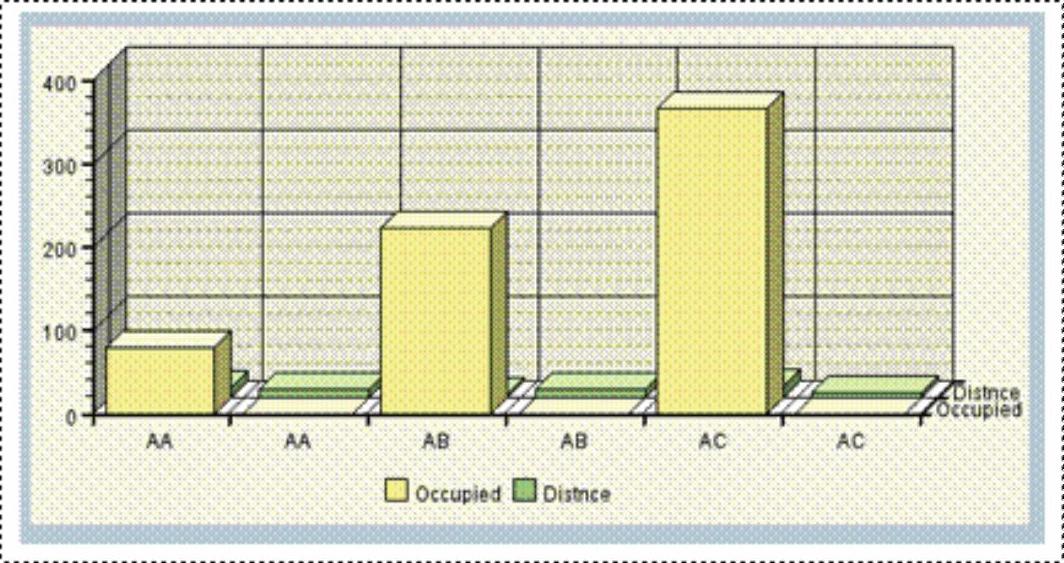

● 3D，如图6-5所示

图 6-5

2）图表类型。

可以从以下的图表类型中进行选择：

● 面积图（Area chart）。

● 条形图（Bar chart）。

● 立式条形图（Vertical bar chart）。

● 圆环图（Doughnut chart）。

● 折线图（Line chart）。

● 饼图（Pie chart）。

● 分饼图（Split pie chart）。

● 堆积面积图（Stacked area chart）。

● 堆积条形图（Stacked bar chart）。

● 堆积立式条形图（Stacked vertical bar chart）。

● 堆积折线图（Stacked line chart）。

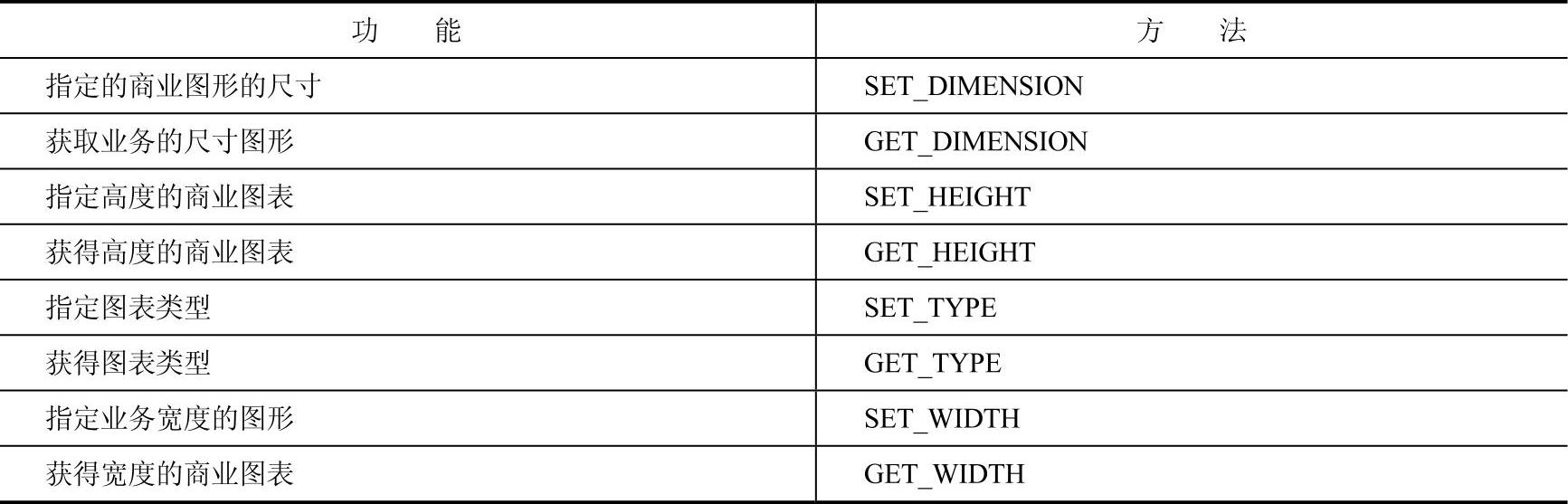

要改变业务图形的外观，使用接口类IF_SALV_WD_GRAPHIC_SETTINGS（实施类CL_SALV_WD_COLUMN）的方法，见表6-48。

表 6-48

4）允许或不允许作为业务图形显示

默认情况下，允许用户在数据显示ALV输出业务图形。在工具栏的下拉列表框中，用户可以从以下选项中进行选择：

● 只显示为表。

● 显示表和业务图形。

● 只显示业务图形。

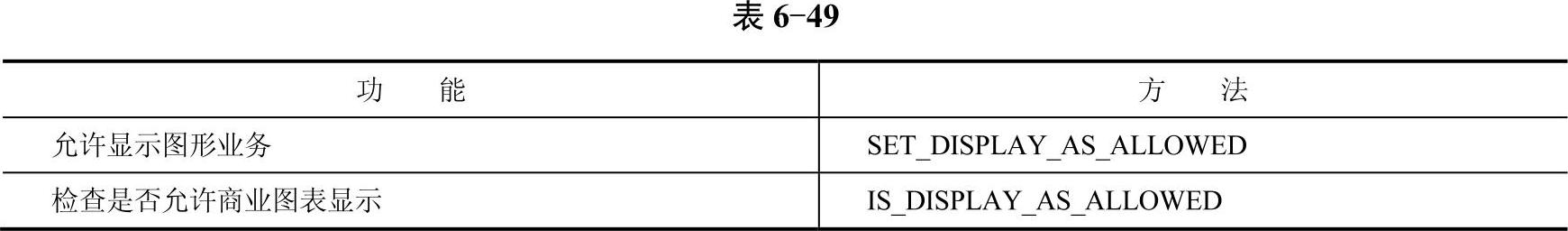

可以禁止用户显示数据的业务图形。要做到这一点，可以使用接口类IF_SALV_ WD_STD_FUNCTIONS（实现类CL_SALV_WD_CONFIG_TABLE）的方法见表6-49。
