用户可以在ALV输出的上方和下方使用各种元素设计页眉与页脚。可以使用设计对象进行相关操作。

程序员可以使用许多不同的类型的元素，以形成一个设计对象，然后显示在想要的位置

注：所有设计对象的类和方法在系统内的SALV_FORM_ELEM包中。

（1）元素类型和布局形式

可以使用下列类型的元素来设计对象：

● Header元素（头信息）。

● 带或不带标签的文本元素（文本标签）。

● 动作信息。

注：这些元素只在外观上有所不同。各类型元素没有相关功能连接。

这些元素可以排列在设计对象中。可以选择的布局表单有以下3种：

● 单元素：生成一个元素，并将其显示在所需的位置。

● Row-type布局：排列尽可能多的元素，将其一前一后排成一排。

● Table-type布局：安排尽可能多的元素，将其排列成行和列。

注：可以将二者结合起来布局表单，如可以将行插入到一个表中。

（2）Context节点TOP_OF_LIST和END_OF_LIST

ALV组件提供了两个Context节点TOP_OF_LIST和END_OF_LIST。每个节点包含一个CONTENT属性。这些Context节点用于ALV输出中保存页眉和页脚区域的设计对象的数据。

可以定义Context映射到应用程序一个相同的名称Context节点上，并将该Context设置到设计对象的属性。

（3）设置设计对象（Design Object）

设置设计对象的页眉和页脚区域的步骤如下：

1）映射ALV组件的Context节点TOP_OF_LIST和END_OF_LIST到应用程序Context中

2）创建一个设计对象。要做到这一点，可以使用row-type或table-type布局。将所需的元素插入到这个布局中。

3）如有需要，将元素进行各种设置（设计对象设置）。

4）将设计对象设置为Context节点的CONTENT属性。

（4）设计对象的显示和隐藏

默认情况下，页眉区设计对象和页脚区的设计对象都显示出来。

隐藏和显示这两种设计对象，可以使用接口IF_SALV_WD_TABLE_SETTINGS（实现类的CL_SALV_WD_CONFIG_TABLE）的方法，见表6-24。

表 6-24

6.2.5.1创建设计对象和元素

（1）创建一个设计对象

首先，确定设计对象的基本布局。在显示时，可以决定在一行里显示一个单一的元素或者一排的元素序列，或将多个元素按照某种顺序设置到多个行和列中。使用表6-25中的类用于此目的。

表 6-25

当创建一个标签类型的元素时，必须指定相应的文本元素。这意味着程序员不能使用这个元素作为设计对象中的单个元素。

（2）创建单个元素

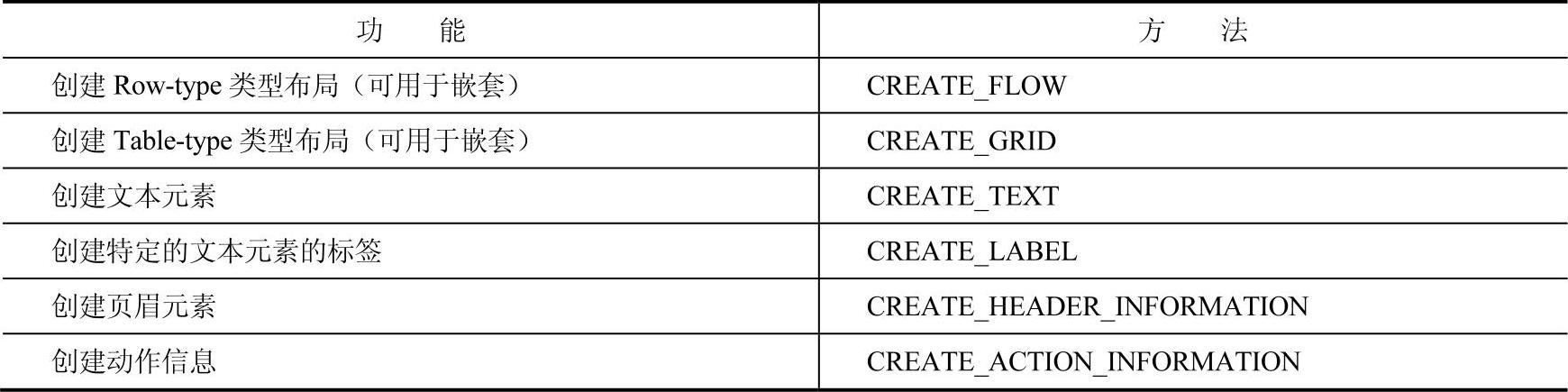

已经创建了一个布局设计对象后，可以使用表6-26中的方法来创建各种类型的元素：这些方法可以在类CL_SALV_FORM_LAYOUT_FLOW和CL_SALV_FORM_LAYOUT_GRID中找到。

表 6-26

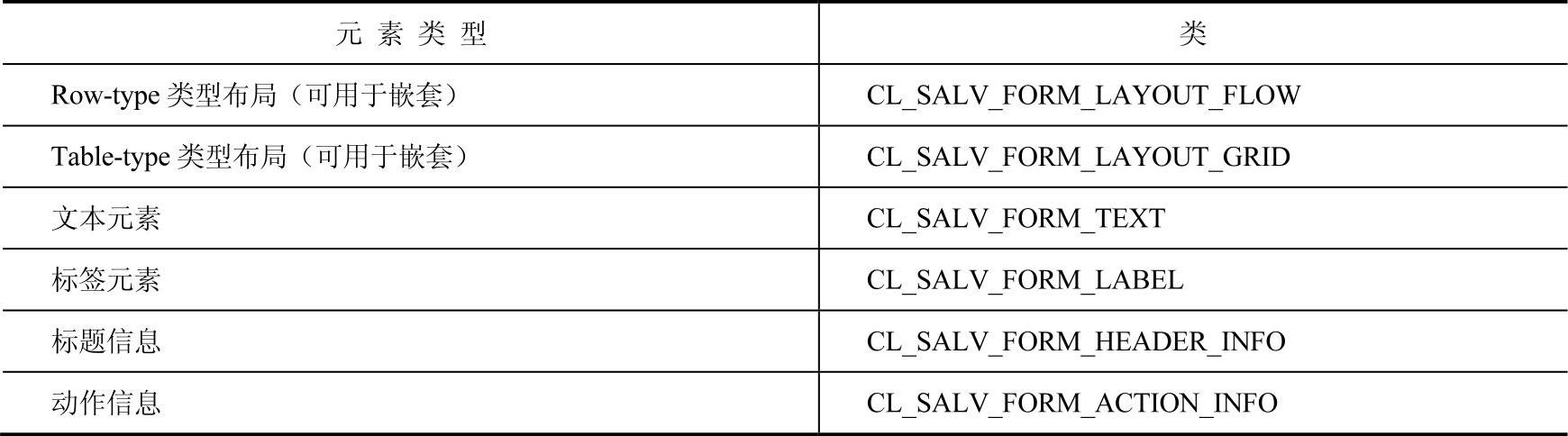

可以使用表6-27中的类创建对象的元素

表 6-27(www.daowen.com)

注：行类型的布局的创建不需要参数。表型布局创建时需指定行和列的参数。当创建一个元素类型标签时，必须指定相应的文本元素（R_LABEL_FOR），无论所处的布局类型。

6.2.5.2设定设计对象

程序员可以对设计对象作相关设定，并可以为每个设计对象包含的元素作相关设定，在table-type布局的情况下，也可以为单独的列作相关设定。

（1）设计对象设置

程序员可以对设计对象元素进行以下设置，见表6-28（布局为Flow时）和表6-29（布局为Grid时）。

表 6-28

表 6-29

2）设定元素

可为不同类型的元素设定相似的功能，见表6-30

表 6-30

（3）设定列的宽度及对齐

一列在Table-type布局中的设计对象是类CL_SALV_FORM_GRID_COLUMN的一个对象。可以使用类CL_SALV_FORM_LAYOUT_GRID一次创建多个列的对象，具体方法见表6-31。

表 6-31

可以使用列对象来定义列的宽度和对齐列中的元素，具体方法见表6-32

表 6-32

（4）单一元素的宽度和对齐方式设定

可以定义个别元素的宽度和对齐方式。由于技术原因，必须确定该元素是否在Row-type布局或Table-type布局。

● 对于Row-type布局，使用类CL_SALV_FORM_LAYOUT_DATA_FLOW。

● 对于Table-type布局，使用类CL_SALV_FORM_LAYOUT_DATA_GRID。

要更改布局数据，必须首先确定布局类型。取得元素布局的方法见表6-33。

表 6-33

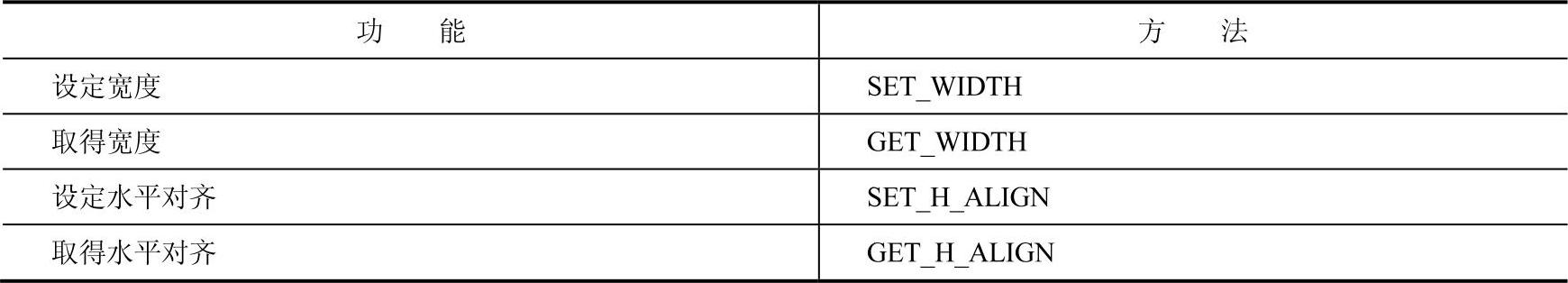

要定义元素的宽度和对齐方式，现在使用的相应类的方法，见表6-34

表 6-34

6.2.5.3 设计对象实例

1）table-type布局ALV输出的页眉

下面的示例演示如何在Table-type布局的ALV输出的页眉中插入一个设计对象

2）Row-Type布局ALV输出的页脚

下面的例子演示了如何在ALV输出的页脚中显示一个文本类型的元素
