学习目标

【知识目标】

（1）了解仓库当中常用的设备名称。

（2）掌握各类仓储设备的使用方法。

（3）了解仓库辅助装备的类型以及使用原理。

（4）了解自动化立体仓库装备的构成。

【能力目标】

（1）能根据不同商品的性质选择适合的货架进行存放。

（2）能规范使用液压搬运车与叉车。

（3）能对设备的进行简单维护

（4）能使用常用灭火设备。

（5）有安全意识，遇到能够仓库安全问题能正确处理。

任务准备

（1）了解各仓储设备的特点。

（2）了解各仓储设备的应用。

（3）仓库设备的使用方法与简单保养。

任务描述

2019年10月，公司购进一批货物，需要存放，主要包括小型百货日用品、轻型电子器材、精密仪器仪表和大型机械设备。选择合理的搬运工具完成入库搬运作业。再选择合适的货架存放。

任务分析

需要根据货物的属性选择合适的存放货架，以使货物保存完好，方便存取与管理。选用搬运工具时，应注意可操作性和便利性。搬运任务实施时注意规范操作设备。完成任务后，工具要及时归位，做好5S管理。

知识平台

一、货架的概念和用途

（一）货架的概念

货架是指用支架、搁板或托架组成的立体储存货物的设施。

（二）货架的基本结构

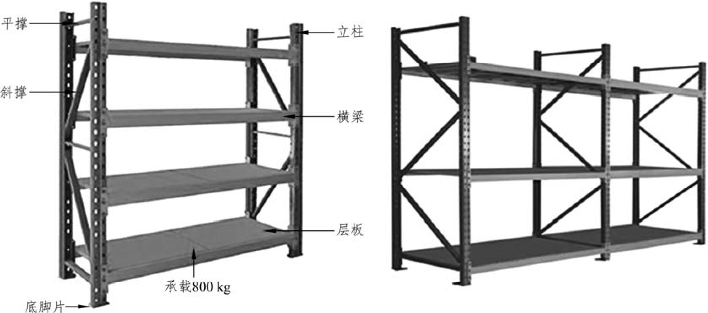

货架主要由立柱、平撑、斜撑、搁板等组成（见图3-2-1）。

图3-2-1 货架结构

平撑：又称横撑，起到支撑前后立柱的作用。

斜撑：放置在前后立柱之间，与横撑形成一定的夹角，起到固定横撑和立柱的作用。

立柱：货架必不可少的一部分，起到支撑整层货架的作用，是货架的基本结构。

搁板：主要材质是木板，放置在横梁之上，上面可存放商品。

（三）货架的功能

在现代物流活动中，货架有着重要的作用。货架的主要功能如下：

（1）储存功能。货架是一种架式结构物，可充分利用仓库空间，提高库容利用率和存储能力。

（2）存取功能。物品存取方便，便于清点及计量，可以满足先进先出和先进后出等要求。

（3）减少损失。存入货架中的货物互不挤压，物资损耗小，可保障物资本身的功能，减少货物的损失。

（4）保证存取货物的质量。可以采取防潮、防尘、防盗、防破坏等保管措施，提高物资存储质量。

二、常用的基本货架

（一）托盘式货架

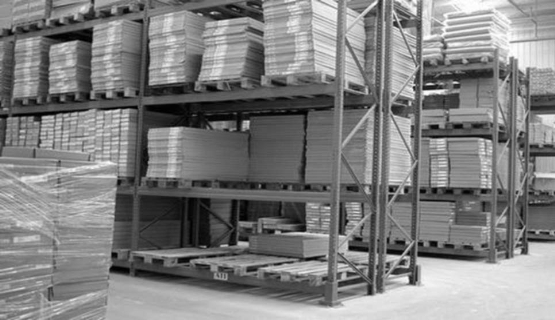

托盘式货架主要存放放置在托盘上的货物，将货物与托盘一起存放在货架中。该种货架也是最常见的一种货架，它具有承重量大、方便重物装卸搬运等特点，具有较强的通用性（见图3-2-2）。

图3-2-2　托盘式货架

（二）悬臂式货架

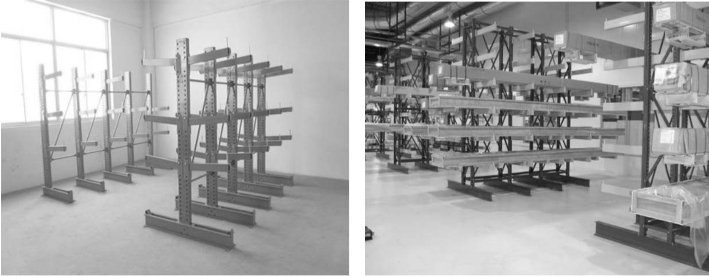

悬臂式货架最大的不同在于这种货架没有搁板，取而代之的是悬臂梁（见图3-2-3）。根据结构形式可分为单面悬臂式货架和双面悬臂式货架。悬臂式货架具有结构稳定、载重能力大、空间利用率高等特点。悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。

图3-2-3　悬臂式货架

（三）重力式货架

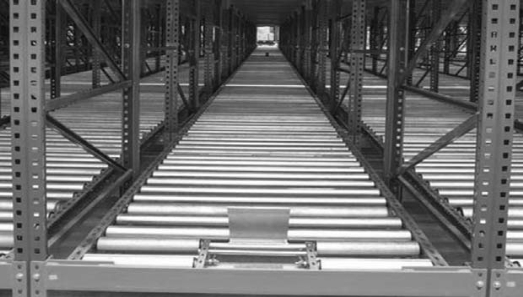

重力式货架是利用物品本身的重力运动而设计的货架，又称流动式货架（见图3-2-4）。每层货架都有由滚轮组成的滑道，货物由高的一端存入，滑至低端，从低端取出，利用自身的重力来实现货物的出入库等作业。货物滑动过程中，滑道上设置有阻尼器，将货物滑行速度控制在安全范围内。该货架前后都是贯通的，没有封口，货物遵循先进先出原则。

图3-2-4　重力式货架

（四）货格式货架

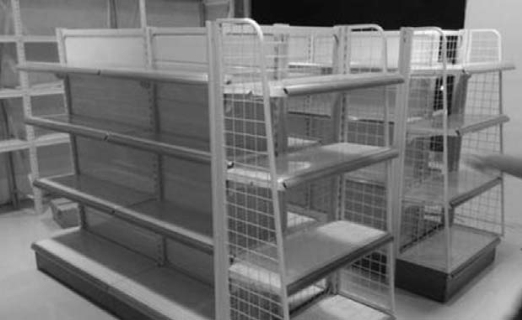

货格式货架将货架分为许多小格子，便于存放质量较轻、库存不多、比较杂乱的货物，在超市、书店中最为常见（见图3-2-5）。

图3-2-5　货格式货架

（五）抽屉式货架

抽屉式货架又称模具货架（见图3-2-6）。抽屉式货架的每条滑轨由两个轴承前后上下固定，可以让轨道在导向槽内定向滚动，适用于单件货物很重的货物，如机械模具等。其抽拉层板可以拉出，具有方便存取等特点，极大地方便了模具、钢具等特殊产品的货架存储，在模具设计制造与特殊加工行业起到了重要的作用。

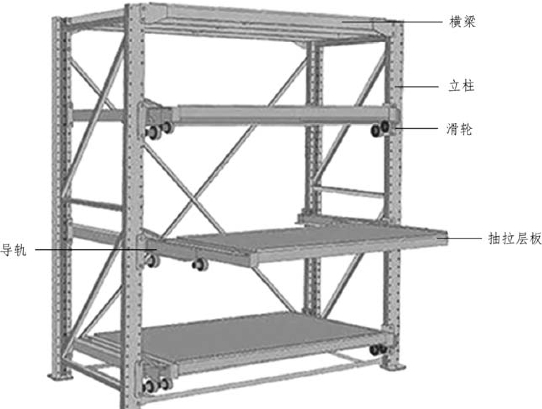

图3-2-6　抽屉式货架

（六）驶入式货架

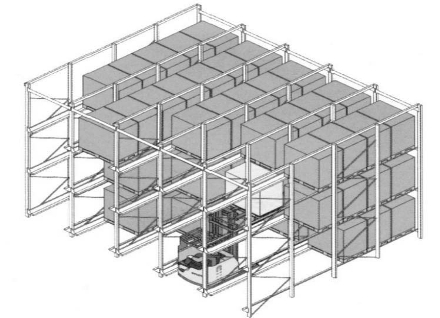

驶入式货架是指可以允许叉车进入货架中装卸货物的货架。存放货物时，叉车叉起货物放入最里面的货位，然后依次向外放入。取货时，只能先取出最外面的货物，最后取出最里面的货物，遵循后进先出原则。驶入式货架适合存放体积大、能长久保存的货物（见图3-2-7）。

图3-2-7　驶入式货架

（七）移动式货架

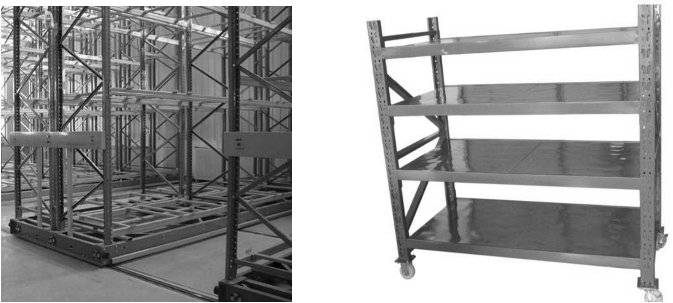

移动式货架的特点是在货架底部安装滑轮而不是安装普通的垫脚片，使货架可以自由移动。移动式货架具有节约空间的优点，因为货架可以随意移动，仓库中只需要留出一条通道便于货架移动即可，可利用库内 80% 的面积，适合轻便货物存放（见图3-2-8）。

图3-2-8　移动式货架

（八）阁楼式货架

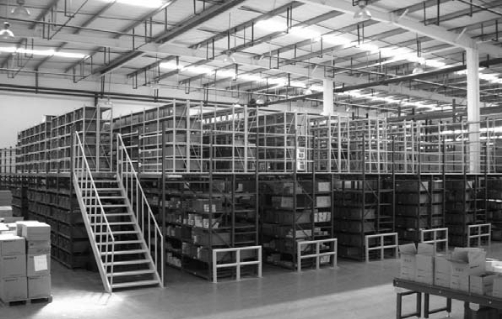

阁楼式货架与其他货架相比，主要区别在于货架是用钢板分成的两层或两层以上小阁楼，中间需要有楼梯才能上到楼上。该货架合理利用了垂直方向的空间，使仓库中的空间利用率大大提高，适合存放品种多、少批量货物（见图3-2-9）。

图3-2-9　阁楼式货架

三、托盘

（一）托盘的概念和作用

1.托盘的概念

托盘是为了使物品有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上，这种台面有供叉车从下部插入并托起的叉入口。以这种结构为基本结构的平台和在这种基本结构上形成的各种形式的集装器具均可称为托盘。

2.托盘的优缺点

优点：

（1）自重量小；

（2）返空容易；

（3）装盘容易；

（4）装载量适宜，组合量较大；

（5）节省包装材料，降低包装成本。

缺点：

（1）保护产品的性能不如集装箱；

（2）露天存放困难，需要有仓库等设施；

（3）托盘本身的回运需要一定的运力消耗和成本支出。

（二）托盘的种类

1.平板托盘

平板托盘又称平托盘。平托盘几乎是托盘的代名词，只要一提托盘，一般都是指平托盘，因为平托盘使用范围最广，利用数量最大，通用性最好。平托盘又有以下三种分类。

（1）按台面分类，分成单面型、单面使用型、双面使用型和翼型四种。

（2）按叉车叉入方式分类，分为单向叉入型、双向叉入型和四向叉入型三种。

（3）按材料分类，分为木制托盘、钢制托盘、铝合金托盘、胶合板托盘、塑料托盘、纸板托盘、复合材料托盘等，如图3-2-10～3-2-12所示。

图3-2-10　木制托盘

3-2-11　铝合金托盘

3-2-12　塑料托盘

2.立柱式托盘

立柱式托盘没有侧板，在托盘上部的四个角有固定式或可卸式的立柱。柱与柱之间有连接的横梁，使柱子呈门框型，如图3-2-13所示。

图3-2-13　立柱式托盘

3.箱式托盘

箱式托盘的基本结构是沿托盘四个边有板式、栅式、网式等栏板和下部平面组成的箱体，有些箱体有顶板（见图3-2-14）。箱板有固定式、折叠式和可拆卸式三种。

图3-2-14　箱式托盘

4.滑片托盘

滑片托盘简称滑板，按折翼的个数不同，分为单折翼型滑片、双折冀型滑片、三折翼型滑片和四折翼型滑片，如图3-2-15所示。

图3-2-15　四折翼型滑片

5.轮式托盘

轮式托盘是在柱式、箱式托盘下部装有小型轮子以便于移动，在生产企业物流系统中，可以兼作作业车辆，如图3-2-16所示。

图3-2-16　轮式托盘

（三）托盘的标准与规格

（1）美国的主流托盘为48in×40in（约为1 200 mm×1 000 mm）；

（2）日本的主流托盘为1 100 mm×1 100 mm和1 200 mm×1 000 mm。

（3）国际标准化组织规定的规格有800 mm×1 000 mm、800 mm×1 200 mm、1 000 mm×1 200 mm三种，此外还有1 200 mm×1 600 mm、1 200 mm×1 800 mm的大型托盘。

（4）我国国家标准规定的联运平托盘外部规格参照GB/T 2934—2007。托盘平面尺寸为：1 200 mm×1 000 mm和1 100 mm×1 100 mm。优先推荐1 200 mm×1 000 mm。

（四）使用托盘的注意事项

（1）叉车叉取托盘时，叉齿要保持水平，不应上下倾斜；

（2）叉车必须对准叉孔，垂直于托盘，不应斜着进出托盘；

（3）严禁甩扔空盘；

（4）不准用叉齿推移、拖拉托盘；

（5）空托盘应用叉车整齐叠放，避免碰撞和日晒雨淋；

（6）如用绳索捆扎货物，捆扎方向应与边板平行。(www.daowen.com)

四、液压托盘搬运车

液压托盘搬运车是指起搬运货物作用的小体积液压搬运设备（见图3-2-17）。

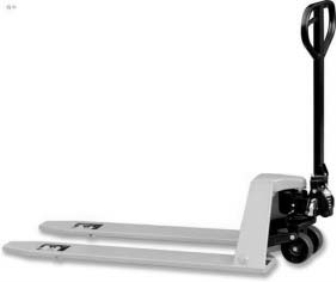

图3-2-17　液压托盘搬运车

（一）操作注意事项

（1）起动；

（2）作业；

（3）停止。

（二）保养与维护作注意事项

（1）加油；

（2）排气；

（3）日常检查与维修；

（4）润滑油。

五、叉车

（一）叉车的基本概念

叉车是一种用来装卸、搬运和堆码单元物品的车辆，是仓库装卸搬运机械中应用最广泛的一种设备，具有选用性强、机动灵活、效率高的优点。叉车由自行的轮胎底盘、能垂直升降的货叉和前后倾斜的门架等组成。它不仅可以将物品叉起进行水平运输，还可以将物品提升起来进行垂直堆码。

（二）叉车的特点及用途

（1）机械化程度高；

（2）机动灵活性好；

（3）可以“一机多用”；

（4）能提高仓库容积的利用率；

（5）有利于开展托盘成组运输和集装箱运输；

（6）成本低、投资少，能取得较好的经济效果。

（三）叉车的种类

（1）依据叉车所用动力，可分为内燃机式叉车和蓄电池式叉车。

（2）依据叉车的结构特点，可分为平衡重式叉车、前移式叉车、插腿式叉车和侧面叉车，具体如图3-2-18～3-2-21所示。

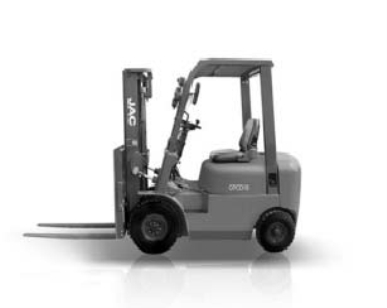

图3-2-18　平衡重式叉车

图3-2-19　前移式叉车

图3-2-20　插腿式叉车

图3-2-21　侧面叉车

（四）叉车的选择

（1）平衡重叉车主要用于露天货场作业。

（2）前移式叉车一般用于室内作业。

（3）侧面叉车主要用于长料货物的搬运。

（4）插腿式叉车适用于工厂车间、仓库内效率要求不高，但需要有一定堆垛、装卸高度的场合。

六、自动导航车AGV

（一）自动导航车AGV

AGV是装备有电磁或光学等自动导引装置，能够沿规定的导引路径行驶，具有安全保护以及各种移载功能的运输车，在工业应用中无须驾驶员（故又称无人搬运车），以可充电蓄电池为其动力来源，利用电磁、光电轨道或其他制导方式来设立其行进路线。（见图3-2-22）电磁轨道（俗称磁条）或光电导引标识粘贴于地板上，AGV则依循轨道传感器的讯息进行移动与动作，完成搬运或移载功能。

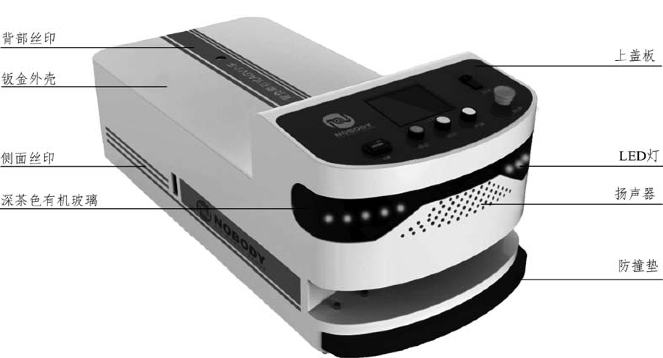

图3-2-22　自动导航车AGV

（二）自动导航车AGV的优点

（1）自动化程度高，运行可靠。AGV由控制器、电控设备、轨迹传感器等控制。工作人员可以通过计算机终端将信息发送到服务器，由用户或调度系统向控制器发出指令，在电控设备的作用下，这一指令最终被AGV接受并执行。

（2）充电自动化。当AGV小车的电量即将耗尽时，它会向系统发出请求指令（技术人员可设定某个值），请求充电或者更换备用蓄电池。AGV小车的电池寿命很长，并且充满电的情况下可连续运作8 h，每充电15分钟可工作4 h左右。

（3）柔性好。可以方便快捷地通过改变导引轨道的走向和运行程序轨迹改变生产路线。

（4）美观。提高观赏度，从而塑造企业形象。

（5）方便。减少占地面积，生产车间的AGV小车可以在各个车间穿梭往复。

AGV具有自动化程度高、运行可靠、充电自动化、柔性好、美观、方便等特点，是现代物流的核心搬运设备之一，在国内外的自动化仓库、汽车生产、烟草、家电等领域的自动搬运系统中得到了广泛的应用。

七、RF手持终端设备

（一）RF的概念

RF是指利用无线射频技术完成数据采集、传输等功能的便于携带的数据处理终端（见图3-2-23和图3-2-24）。

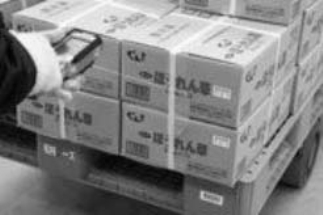

图3-2-23　手持终端

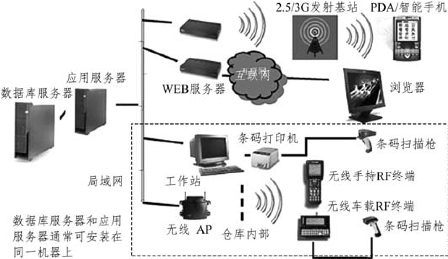

图3-2-24　无线信号传递

（二）RF设备的功能

RF设备的功能主要包括：条码扫描、无线数据通信、USB通信、打印、手写识别，具体如图3-2-25和图3-2-26所示。

图3-2-25　手USB通信与打印

图3-2-26　手持终端条码扫描

八、仓库中的辅助装备

仓库当中不仅仅只存放货架、托盘等物流设备，还有很多辅助装备。这些辅助装备不属于专业的物流设备，但同样不可或缺。

（一）计量设备

仓库当中的计量设备主要指用于确定物品质量大小的设备，主要有电子秤、地重衡、电子皮带秤等。

1.电子秤

电子秤最为常见（见图3-2-27），可为重量较轻、小件的物品称量。其工作原理：当物体放在秤盘上时，压力施加给传感器，该传感器发生弹性形变，从而使阻抗发生变化，同时使用激励电压发生变化，输出一个变化的模拟信号。该信号经放大电路放大输出到模数转换器。模数转换器将信号传到CPU处理器当中，最后处理器将这些信号转为数字显示在显示器中。电子秤具有反应快、数字显示直观、减小人为误差、准确度高等优点。

图3-2-27　电子秤

2.地重衡

地重衡又称地磅。地磅通常安装在路面上，上面可以通过车辆并为其称重，主要用于大宗货物计量（见图3-2-28）。

图3-2-28　地磅

3.电子皮带秤

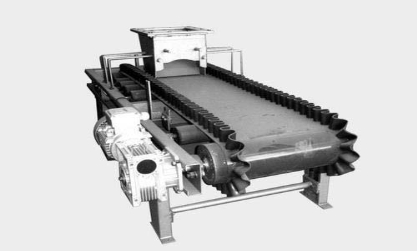

电子皮带秤是根据物体自身重力，对输送带上的散装物料进行连续称量的自动仪器。当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。电子皮带秤主要应用于煤炭、金属、建材等材料的计量（见图3-2-29）。

图3-2-29　电子皮带秤

（二）养护装备

商品库内管理是入库作业当中非常重要的一个环节，在库内管理中需要对商品进行维护与保养，对特殊商品提供特殊的保养措施以保证货物不遭受损失。养护一般包括对温度、湿度的调控。

1.通风机械

为了保证仓库中的空气流通，将库内有害空气排出去，保持库内卫生，让新鲜的空气能进入库中，保障室内外空气环境质量。通常，仓库都会采购通风机、抽风机等设备（见图3-2-30和图3-2-31）。

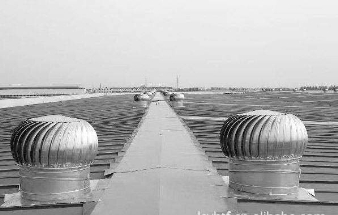

图3-2-30　通风机

图3-2-31　抽风机

2.除湿机械

库内需要保持适合货物存放的湿度，以免湿度太大使货物受潮变质，细菌滋生或太干燥而导致货物损坏。通常采用除湿器、冷冻减湿机、温度湿度计来监测库内湿度是否符合标准。

3.保温机械

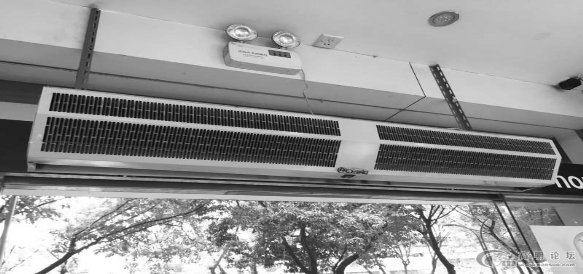

目前，通常采用空气幕、空调等设备使库内温度达标。空气幕可以有效防止库外热冷气进入，一般安装在仓库大门或一般建筑物门框上，风从上往下吹，形成一个风墙，适用于商店大门、剧院、宾馆等（见图3-2-32）。

图3-2-32　空气幕

（三）安全设备

安全是我们日常生活中最重要的一环，仓库中众多物品更加需要重视消防安全。为确保人生财产不受损失，保证货物周转顺利，每个仓库都需要配备必要的安全设施。主要的安全设备包括摄像头、避雷针、灭火器等。其中，灭火器主要包括以下三种：

1.干粉灭火器

干粉灭火器利用二氧化碳或氮气作为动力，将筒内的干粉喷出灭火。干粉是一种干燥的、易于流动的微细固体粉末，由能灭火的基料和防潮剂、流动促进剂、结块防止剂等添加剂组成，主要用于扑救石油、有机溶剂等易燃液体、可燃气体和电气设备的初期火灾。

2.二氧化碳灭火器

二氧化碳灭火器的原理是在加压时将液态二氧化碳压缩在小钢瓶中，灭火时再将其喷出，能降温和隔绝空气，从而达到灭火的目的（见图3-2-33）。其适用于A、B、C类火灾，不适用于金属火灾。

A类火灾指固体物质火灾，如木料、布料、纸张、橡胶、塑料等燃烧形成的火灾。

B 类火灾指液体火灾和可溶化的固体物质火灾，如可燃易燃液体和沥青、石蜡等燃烧形成的火灾。

C类火灾指气体火灾，如煤气、天然气、甲烷、氢气等燃烧形成的火灾。

3.泡沫灭火器

泡沫灭火器的原理是灭火时，化学泡沫灭火器内的物质发生化学反应，能喷射出大量的二氧化碳及泡沫，它们能黏附在可燃物上，使可燃物与空气隔绝，达到灭火的目的。泡沫灭火器可用来扑灭A类火灾，如木材、棉布等固体物质燃烧引起的失火；最适宜扑救B类火灾，如汽油、柴油等液体火灾；不能扑救水溶性可燃、易燃液体的火灾（如醇、酯、醚、酮等物质）和带电火灾。

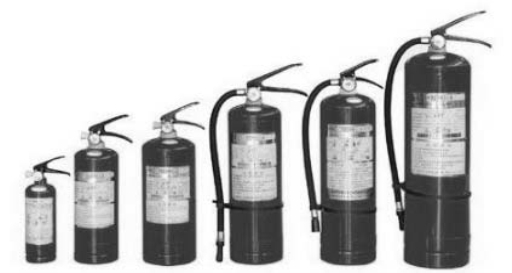

图3-2-33　二氧化碳灭火器

九、自动化立体仓库中的装备

自动化立体仓库，是物流仓储中出现的新概念（见图3-2-34）。利用立体仓库设备可实现仓库高层合理化、存取自动化、操作简便化。自动化立体仓库是当前技术水平较高的一种仓库。自动化立体仓库的主体由货架、巷道式堆垛起重机、入（出）库工作台和自动运进（出）及操作控制系统组成。其中，巷道堆垛机是用于自动存取货物的设备。堆垛机的形式多种多样，包括单轨巷道式堆垛机、双轨巷道式堆垛机、转巷道式堆垛机、单立柱堆垛机、双立柱堆垛机等（见图3-2-35）。

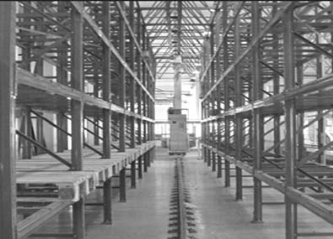

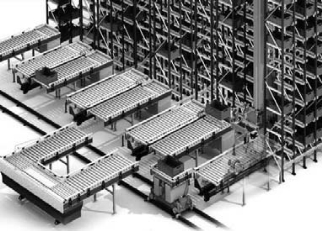

图3-2-34　自动化立体仓库

图3-2-35　巷道式堆垛机

任务实施

步骤一：弄清楚每种货物的特征，对保管和搬运有无特殊要求。

步骤二：根据货物自身的特点，将其放入相应的货架中。如百货商品比较轻，适合存放货格式货架。

步骤三：选择合适的搬运设备完成搬运任务。

步骤四：将项目任务中的作业进行分类，并记录下来。

步骤五：完成任务评价表（见表3-2-1）。

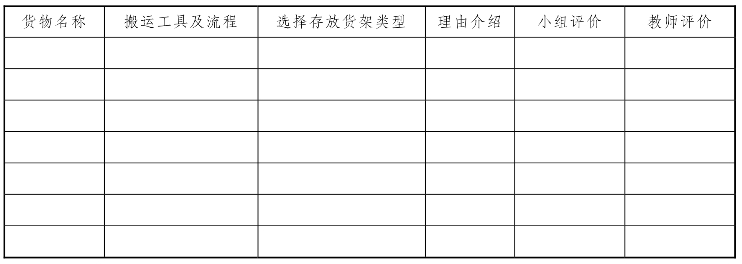

表3-2-1　任务评价表

想一想 练一练

（1）假如你是公司的采购员，会为公司仓库购买哪些仓储设备？

（2）书中介绍的三种灭火器分别适合扑救哪些火灾？

（3）练习使用液压搬运车。
