本书使用1990年到2010年汽车产业的联合申请专利信息来构建创新合作网络。具体用到的信息有：（1）专利授权年份；（2）专利申请人名称；（3）专利申请国省代码。由联合申请专利信息可以判断专利产出之前各方已经开始合作，并且在专利申请之后，关系还会有一定的时期的延续，借鉴Deeds与Hill（1998）的研究[254]，我们采用3年的时间窗口，在构建第某一年的产业创新网络时，将上一年的联合申请专利、今年的联合申请专利以及后一年的联合申请专利综合考虑进来。

在进行产业创新网络国际化的研究时，国际化节点以及国际化联结需要在网络中有所体现。对于跨国公司为实施专利布局，将原来与境外合作者申请过的专利在我国重复申请，其国省代码为境外的，判定为国际化节点；专利国省代码为境内的，判定为本地节点，在网络构建时，需要将特征数据与矩阵数据进行匹配。国际化产业创新网络的具体构建方法如下：

步骤1，将联合申请专利信息转换为申请人与申请人一一对应的关系。

如表5.2所示，三个联合申请专利1、2、3，分别由A、B、C、D、E五个申请人中的某几位联合申请。转换成申请人与申请人一一对应的关系，见表5.3。

步骤2，将申请人一一对应关系转换成矩阵。

如表5.4所示，用无向的01矩阵来表述申请人之间的关系。大量数据转换成矩阵需使用Matlab，然后经由TXT导入到Excel。

步骤3，构建与矩阵匹配的特征数据表。

按照矩阵列的顺序构建Excel特征数据表，1表示境外机构，0表示境内机构，具体如表5.5。

步骤4，导入Ucinet软件用Netdraw画出拓扑结构图。

将矩阵的数据及特征数据导入Ucinet软件用Netdraw功能，构建出产业创新网络拓扑结构图（见图5.1）。

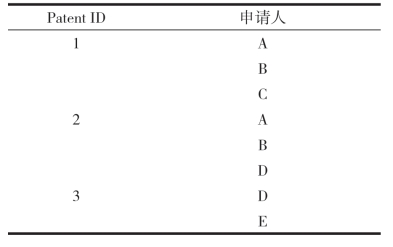

表5.2　以三个专利为例的合作申请人表(www.daowen.com)

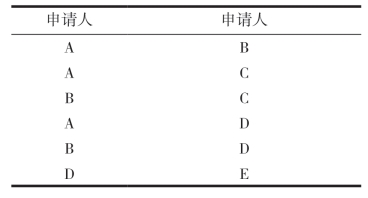

表5.3　申请人之间一一对应的协作研发关系

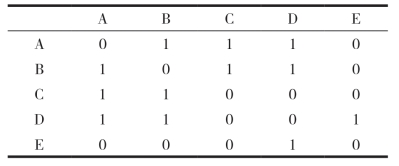

表5.4　描述申请人之间协作研发的01矩阵

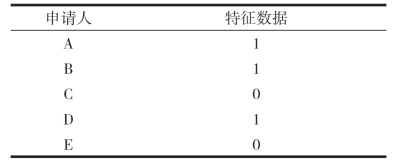

表5.5　特征数据表

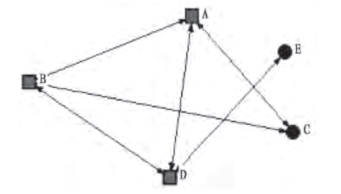

图5.1　产业创新网络拓扑示意图

方块表示国际化节点，圆表示本地节点。
