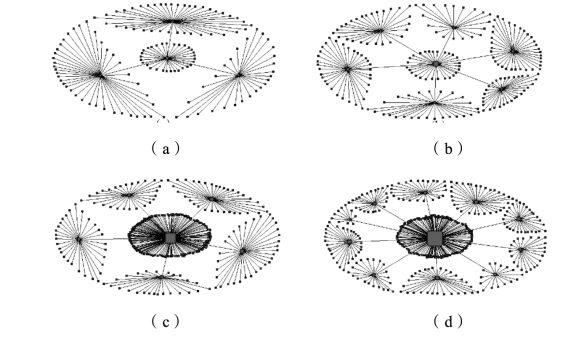

基于Gephi 9.1对上述配送网络构建轴辐式拓扑网络模型，如图5.7所示。整个配送网络呈现出由四个具有较高区分度和明确聚类中心组成的复合轴辐网络，（a）、（b）、（c）、（d）分别代表黔江、涪陵、万州、江北配送中心及其所对应的中转站、零售客户所形成的轴辐网。该网络中的边仅代表配送节点间的连接关系，不表示实际送货路线和运输距离；节点大小与该节点的配送量成正比。

图5.7　卷烟配送网络拓扑

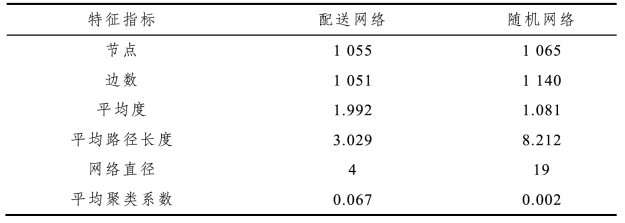

将四个轴辐网统一起来进行整体网络特性分析，统计特征指标见表5.3。该配送网络拓扑结构节点数为1 055（其中包含4个配送中心、24个中转站和1 027个虚拟客户点），边数为1 051，因四个配送中心相对独立没有连接关系而导致边数少于节点数；平均度1.992表示在该网络中平均一个节点与1.992个其他节点直接相连；平均路径长度3.029表示该网络中平均最短路程要经过3.029个节点；网络直径4表示该网络中最长的一条线路要经过4条节点连线；聚类系数为0.067，说明其节点间的联系有待进一步加强。相比于同等规模的随机网络其平均路径长度和聚类系数明显较大，因此，该配送网络是小世界网络。

表5.3　卷烟配送网络特征指标(www.daowen.com)

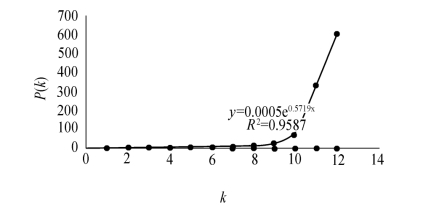

对该卷烟配送网络的节点度分布和累积度分布进行统计分析，用双对数坐标对累积度分布进行拟合，如图5.8所示。拟合出的曲线，R2表示拟合程度的好坏，越趋于1越好，重庆市卷烟配送网络具有显著的小世界性和无标度性。

图5.8　卷烟配送网络双对数坐标累积度分布拟合曲线
