目前市场中普遍应用的CRS具备读取账户信息、传输指令、传输有价介质、提供密码更改服务、打印交易凭据等功能。出于遵循与企业签署的保密协议，在不影响后续对产品设计工作开展的基础上，将主流CRS分解至便于分析的技术子系统，得出的结构—功能分解结果如图7.6所示。

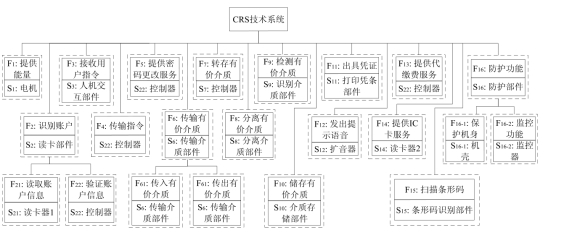

图7.6　CRS的技术系统分解

由于所设计的对象主要是产品的结构，不包括硬件控制单元，所提供的成本约束也不包括控制单元的成本，因此将技术系统分解结果中由控制单元实现的子系统去除后，再进行下面的设计工作。

为了解目前行业内对各项功能的研究密度，采用对相关专利IPC技术构成进行分析的方式对功能的研究密集程度进行分析。通常在专利文献中，自动存取款机可被描述为一种传输、存储薄片类介质的装置。为较全面地检索到近期的相关专利，因此确定技术主题为“自动存款机或者自动取款机或者自动柜员机或者ATM或者CRS或者薄片类介质”，申请日范围为“2010.01.01至2015.6.30”。为了解目前行业内的研究现状，检索法律状态为“正在申请”或“已授权”的发明与实用新型专利，并排除掉“方法”创新的相关专利。应用“智慧牙专利检索及分析系统”在中国专利知识库中进行搜索，检索语句为“（TTL：（自动存款机or自动取款机or自动柜员机or ATM or CRS or薄片类介质））AND APD：[20100101 TO 20150630]NOT（TTL：（方法））”，检索到相关专利共计893条。通过对检索到的专利进行IPC分类排名，位于前十的IPC分类及其对应专利数量如图7.7所示。各IPC分类的含义及涉及的技术装置如表7.5中所示。

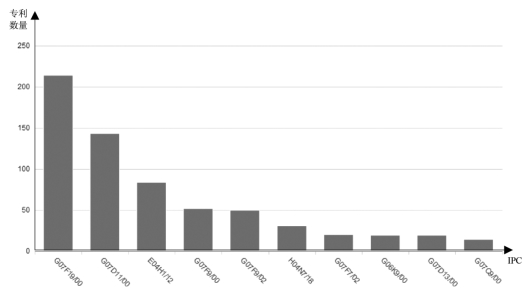

图7.7　2010-2015年CRS相关专利IPC分类排名

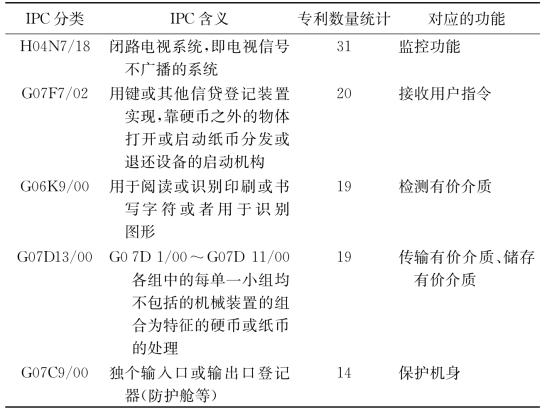

表7.5　IPC技术构成分析(www.daowen.com)

（待续）

（续表）

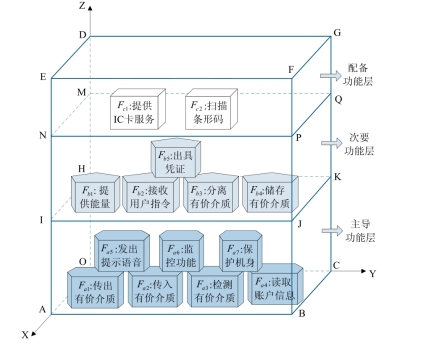

图7.8　CRS的功能层结构

根据IPC技术构成分析结果、IPC分类的含义及结构与功能间的对应关系，通过对这些子功能的角色进行划分，建立功能层结构，结果如图7.8所示。

由平面OABC、平面HIJK及平面OAIH、OCKH、BCKJ、ABJI围成的有限空间为主导功能层，存储主导功能集合A={Fa1—传出有价介质，Fa2—传入有价介质，Fa3—检测有价介质，Fa4—读取账户信息，Fa5—发出提示语音，Fa6—监控功能，Fa7—保护机身}；由平面HIJK、平面MNPQ及平面HINM、HKQM、PQKJ、PJIN构成的有限空间为次要功能层，存储次要性角色对应的次要功能集合B={Fb1—提供能量，Fb2—接收用户指令，Fb3—分离有价介质，Fb4—储存有价介质，Fb5—出具凭证}；由平面MNPQ、平面DEFG及平面DENM、DGQM、FGQP、EFPN构成的有限空间为配备功能层，存储配备性角色对应的配备功能集合C={Fc1—提供IC卡服务，Fc2—扫描条形码}。
