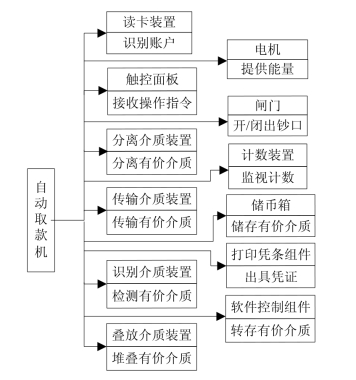

将ATM机进行技术系统分解，得出各技术装置与子功能间对应关系如图4.4所示。

图4.4　ATM机技术装置—功能间对应关系

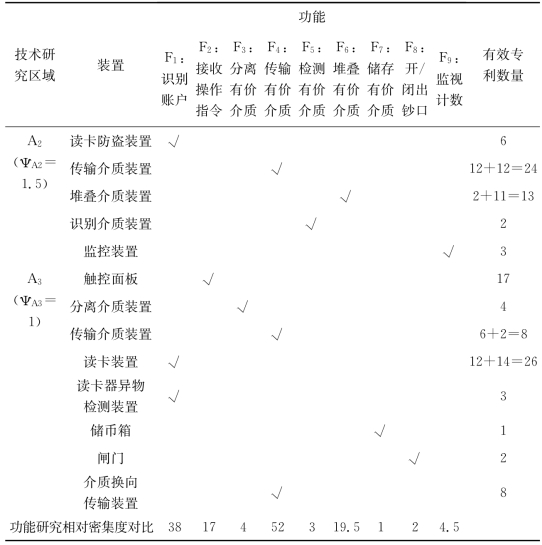

通过对各项技术装置所涉及的专利数量进行统计，可获知各技术研究区域下各技术装置的相关专利数量，结果如表4.8中最后一列数据所示。技术研究区域A2与A3中包含着相同的技术装置，由于各技术装置与功能间存在一一对应关系，因此在分析各项功能的研究密集度时，需将其对应技术装置的所有专利数量进行求和。技术研究区域A2的系数ΨA2=1.5，区域A3的系数ΨA3=1，采用加权求和的方式分别计算各功能的相关专利虚拟数量，结果如表4.8中最后一行数据所示，此组数值反映了各项功能的相对研究密集程度。(www.daowen.com)

通过对比表4.8中各功能对应的虚拟专利数量，可获知功能的相对研究密集程度，进而识别产品的主流功能与非主流功能。功能“F1—识别账户”与功能“F4—传输有价介质”对应的相关研究专利数量分别为52、38，明显大于其他功能项所对应的数值；功能“F2—接收操作指令”“F3—分离有价介质”“F5—检测有价介质”“F6—堆叠有价介质”“F7—储存有价介质”“F8—开/闭出钞口”“F9—监视计数”的研究密集度相对较低，为产品的非主流功能。

表4.8　ATM机非主流功能的识别
