1.ATM的技术构成分析

应用专利检索与分析软件，在上述检索语句下检索出申请或授权的发明专利共计1084项，为在有限时间内有效寻找技术机会，按照各IPC分类相关的专利数量从高到低的顺序，在此仅选择IPC构成排名前十位的专利进行分析以检验方法的可行性。所选IPC技术分类、IPC含义及与其相对应专利数量如表4.5所示，所选专利数量总计为489项。

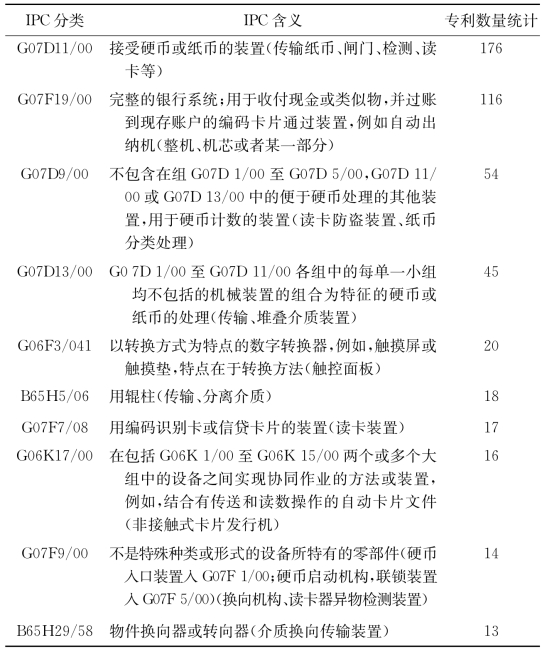

表4.5　IPC技术构成分析

2.ATM相关研究技术区域的划分

由ATM机的专利技术构成分析结果，根据上文提出的技术研究区域划分规则，通过计算，将各IPC分类划入A1、A2、A3技术区域，结果如表4.6所示。其中，技术研究区域A1包括IPC分类G07D11/00与G07F19/00，技术研究区域A2包括技术分类G07D9/00与G07D13/00，技术研究区域A2包括G06F3/041、B65H5/06等技术分类。技术区域A1、A2、A3的研究密集度逐级降低。(www.daowen.com)

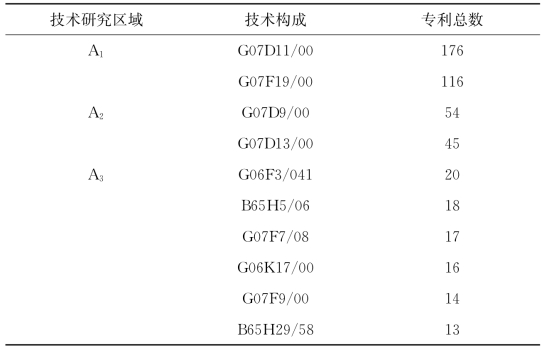

表4.6　ATM相关研究技术区域的划分

3.ATM机NDI技术机会分析面域的确定

去除研究密集度最高的技术区域A1，将A2、A3作为NDI技术机会挖掘区域，缩小了搜索范围。其中，技术区域A2包括技术分类G07D9/00与G07D13/00；技术研究区域A3包括技术分类G06F3/041、B65H5/06、G07F7/08、G06K17/00、G07F9/00及B65H29/58。各技术构成涉及一项或几项技术装置，通过阅读专利摘要，去除重复性专利技术文献的同时对各技术装置相关的专利数量分别进行统计，结果如表4.7所示。

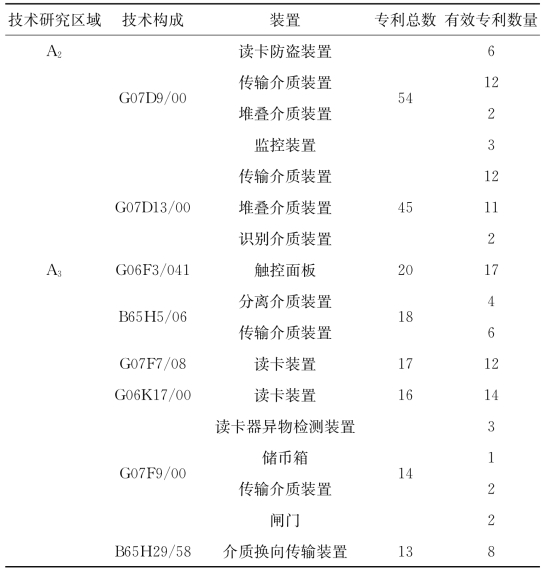

表4.7　ATM机NDI技术机会分析区域的确定
