本章收集了部分5S图例（分别见文后彩插），下面分别加以介绍：

1.地面标志

地面标志5S的要求：地面通道有明确的标志；各类物料、设备和器具按照规定要求予以明确标志；各类标志不得有人为损坏。

各种颜色的含义：红色表示禁止，停止，消防和危险；黄色表示注意和警告；蓝色表示指令和必须遵守的规定；绿色表示通行，安全；黄黑条纹表示须特别注意。

注意：以上为较为通用的颜色要求，不同的公司或制造厂可以有其自身的规范，但就一个公司或一个工厂而言，必须注意统一。

地面标志具体5S要求如图6-11至图6-25所示。

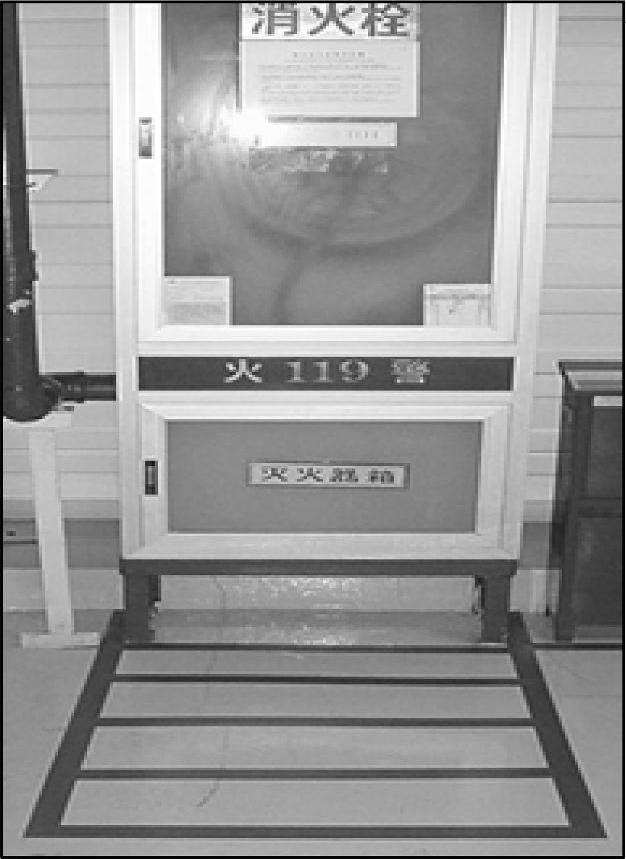

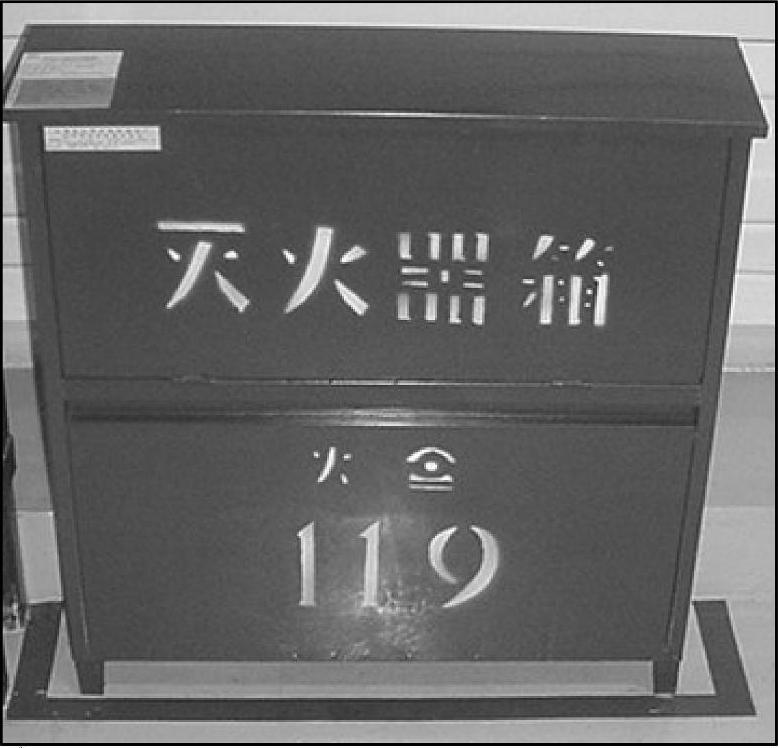

图6-11 灭火器箱

图6-12 开门处1m无障物

图6-13 50mm红色胶带

图6-13中，实心线表示禁止通行。

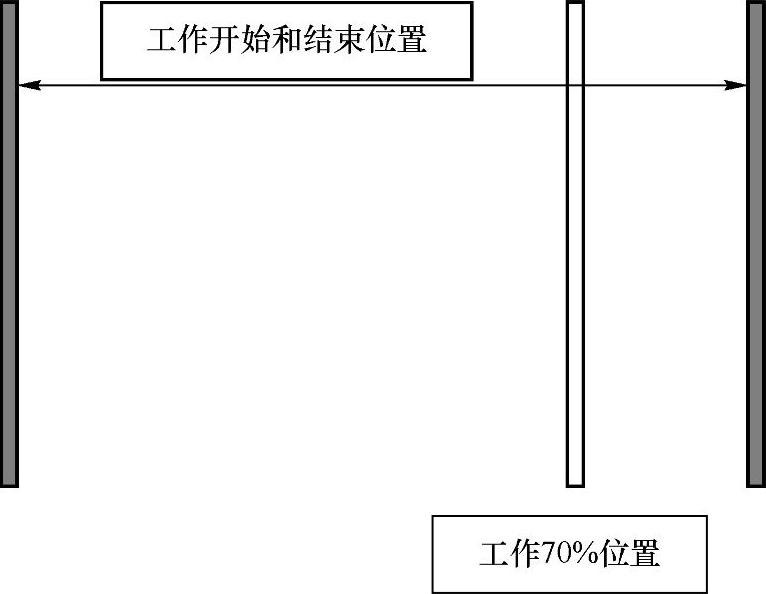

图6-14中，红色线条表示工位操作区域的起始和结束位置，黄色线条表示按灯位置。

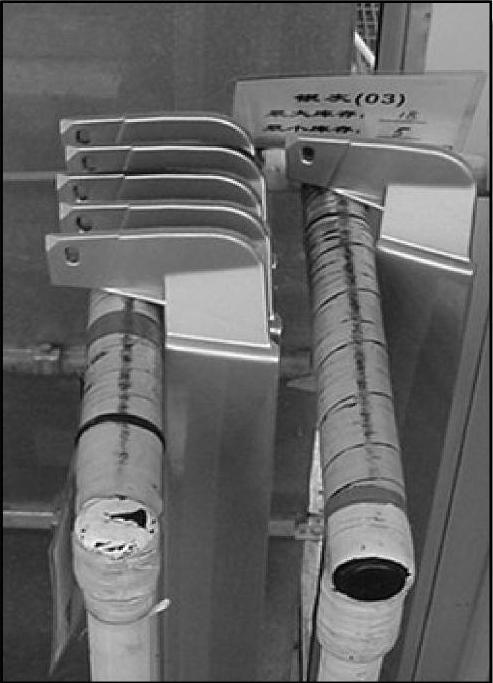

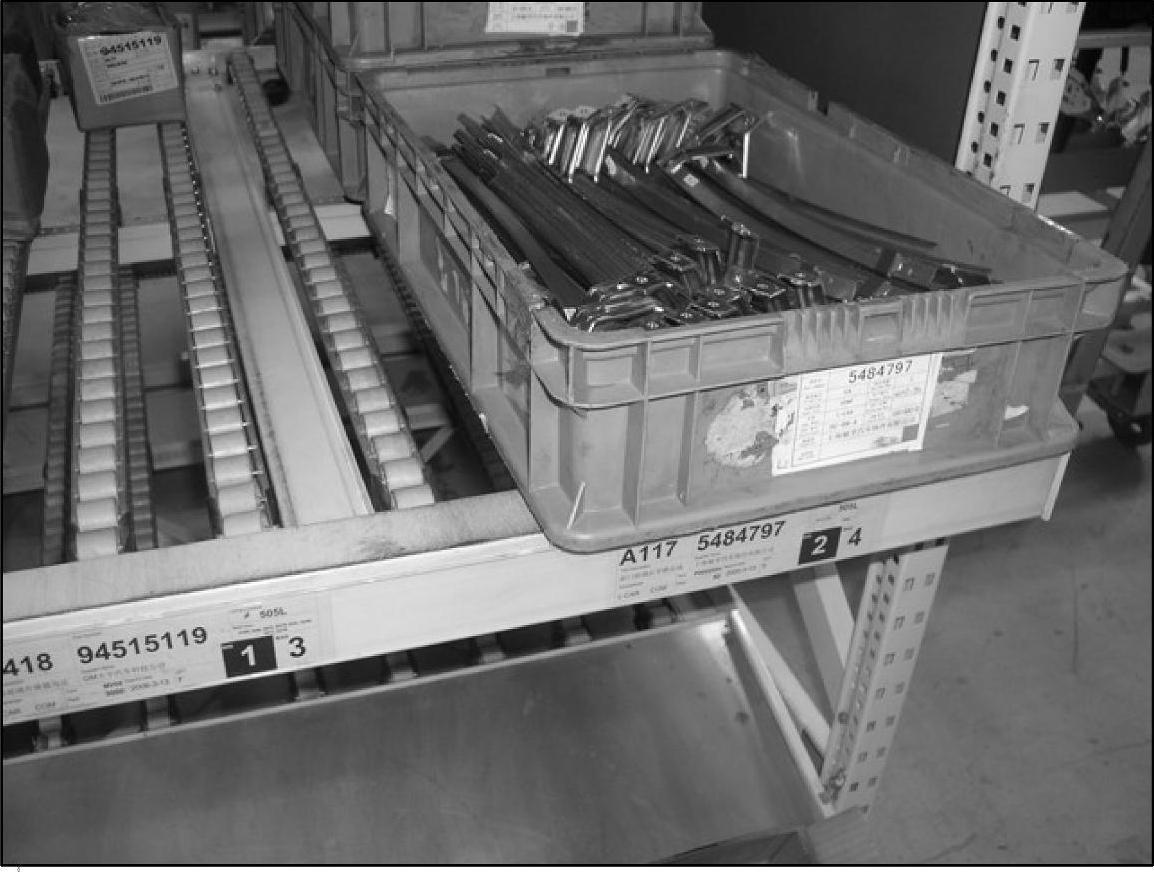

图6-15中，料架最小库存量用25mm宽红色胶带以实心线表示，料架最大库存量用25mm宽蓝色胶带以实心线表示。

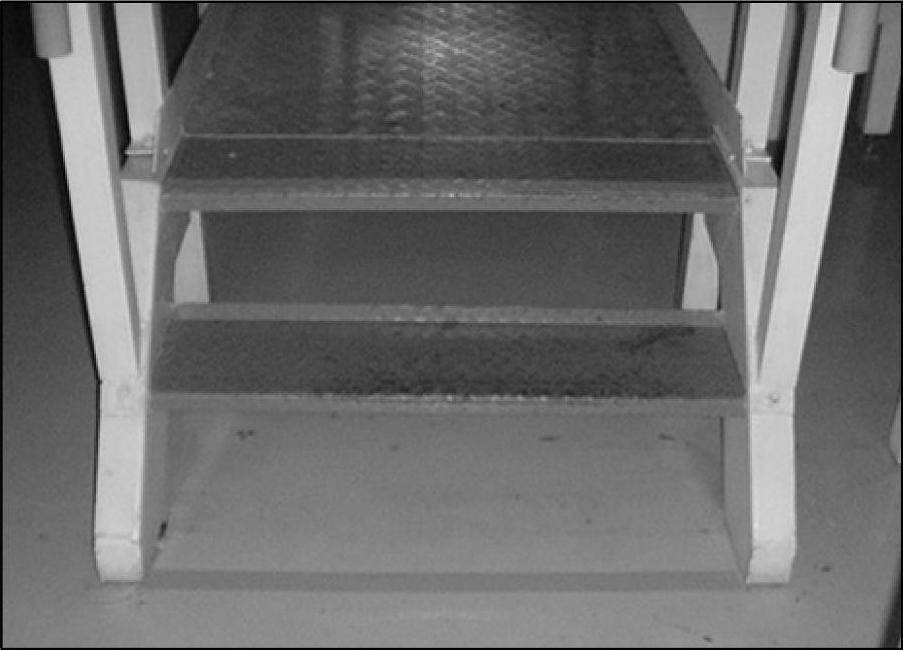

图6-16中，楼梯的第一级和最后一级用50mm宽黄色胶带以实心线表示。

图6-14 工位操作区域

图6-15 料架

图6-16 楼梯

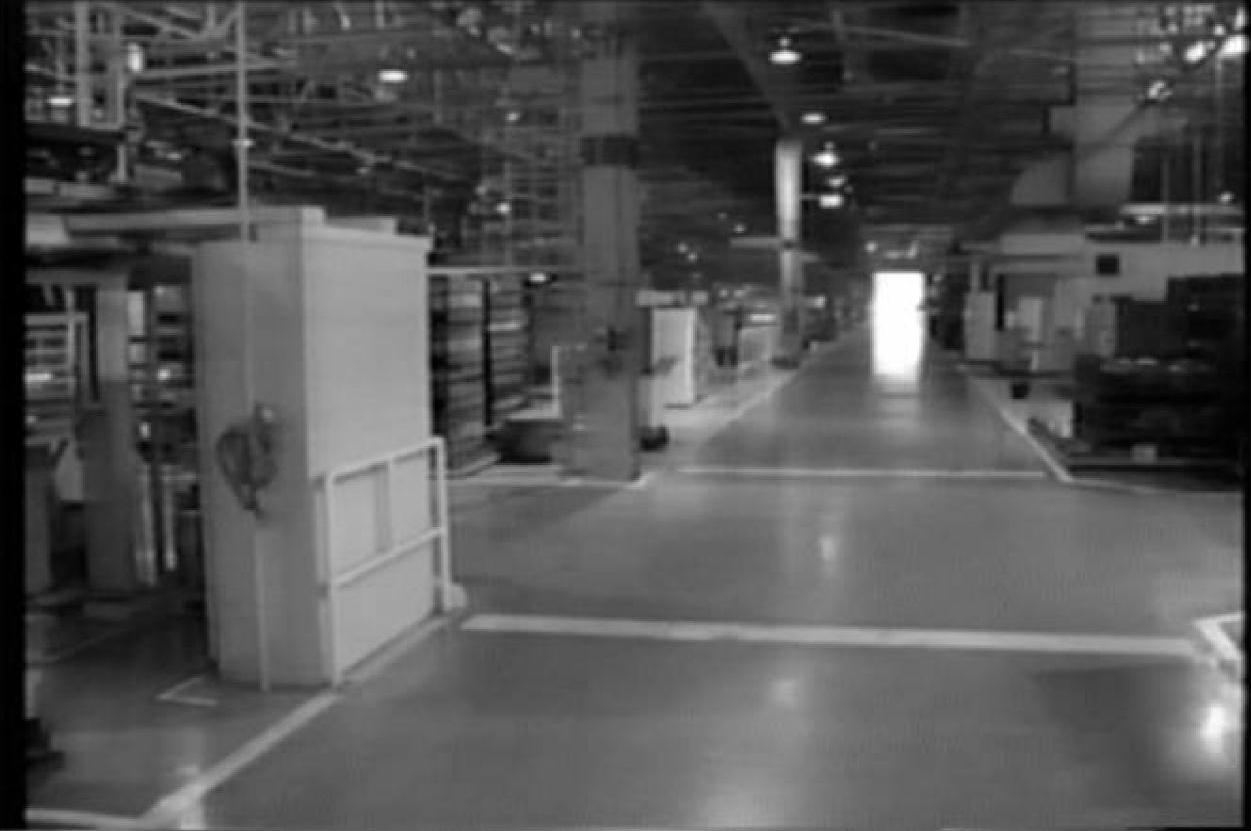

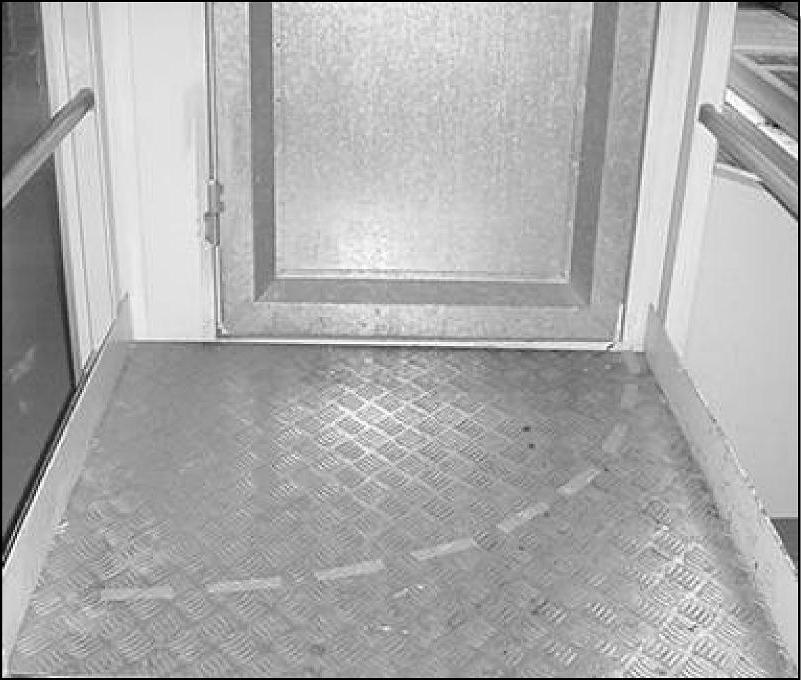

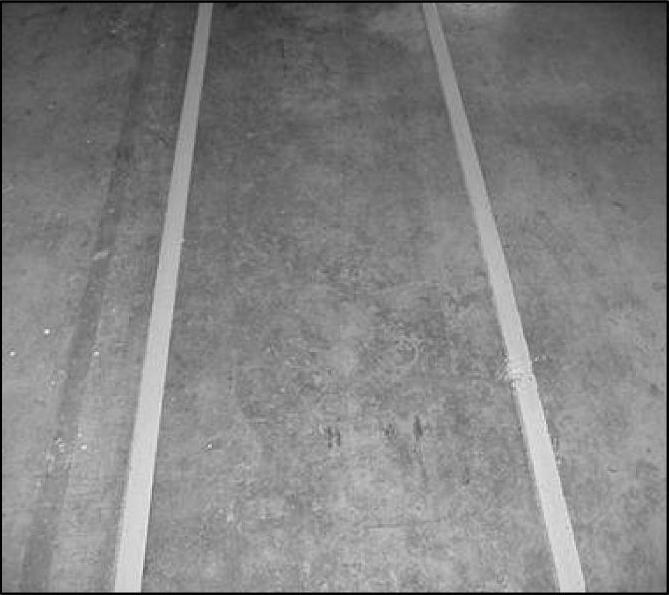

图6-17中，开门处用25mm宽、10cm长的黄色胶带以间隔5cm虚线表示。图6-18中，车间道路地面标志线用50mm宽黄色胶带以实心线表示。

图6-17 开门处

图6-18 车间道路地面标志线

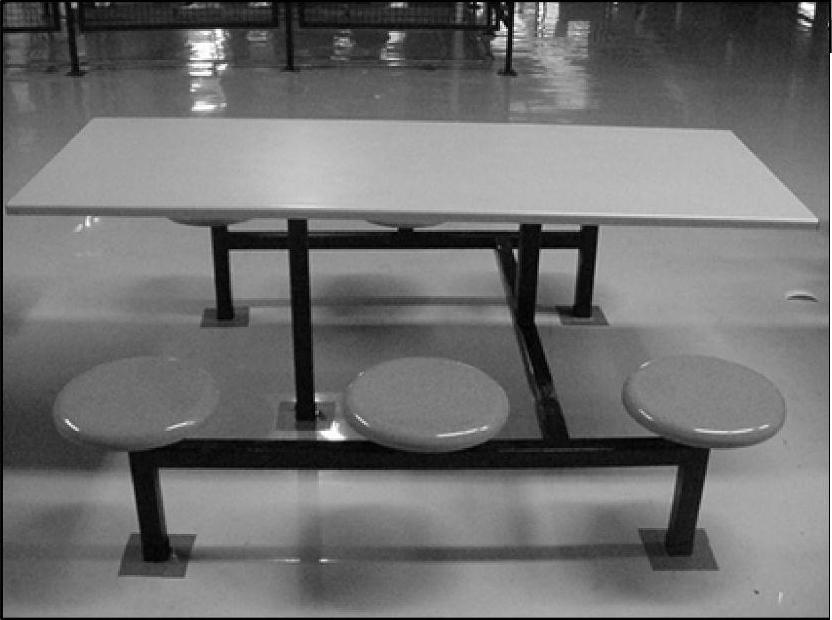

图6-19中，物品固定位置用50mm宽蓝色胶带以实心线表示。

图6-20中，物品固定位置用50mm宽蓝色胶带以实心线表示。

图6-19 物品固定位置（一）

图6-20 物品固定位置（二）

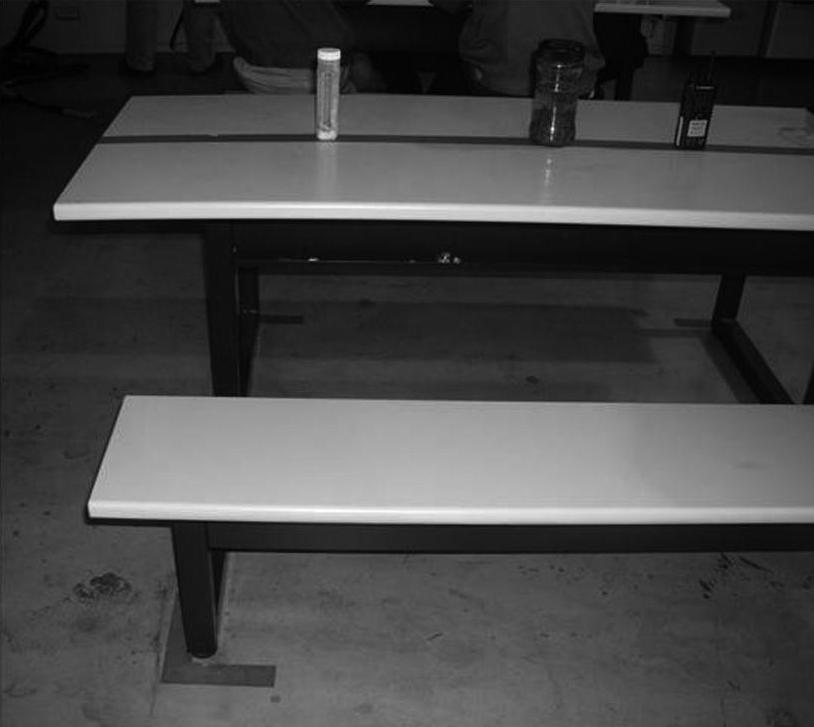

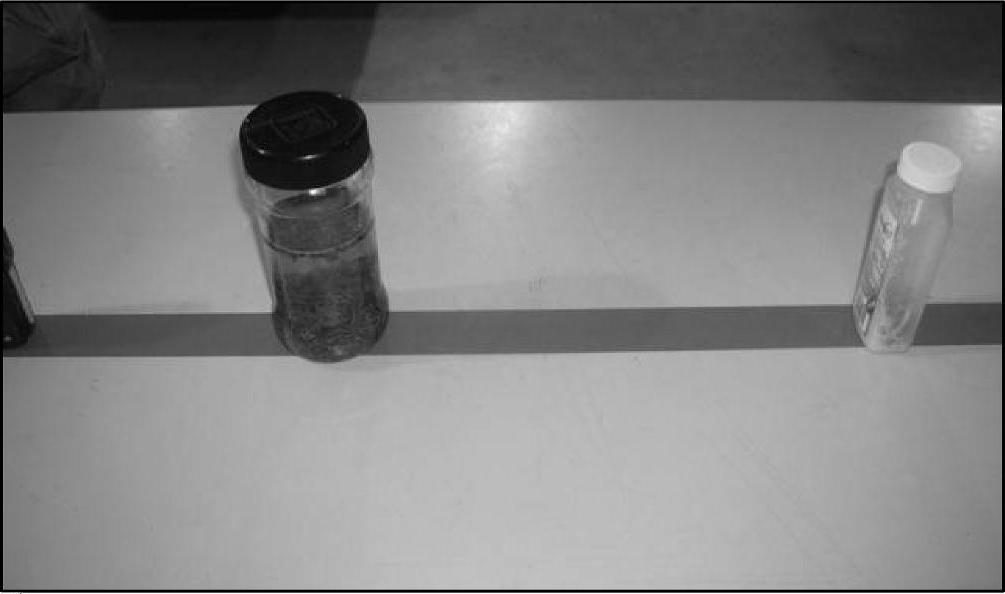

图6-21中，蓝线用50mm宽蓝色胶带以实心线表示。

图6-21 休息桌茶杯摆放在蓝线上

图6-22中，箱内的划分用7mm宽蓝色胶带以实心线表示。

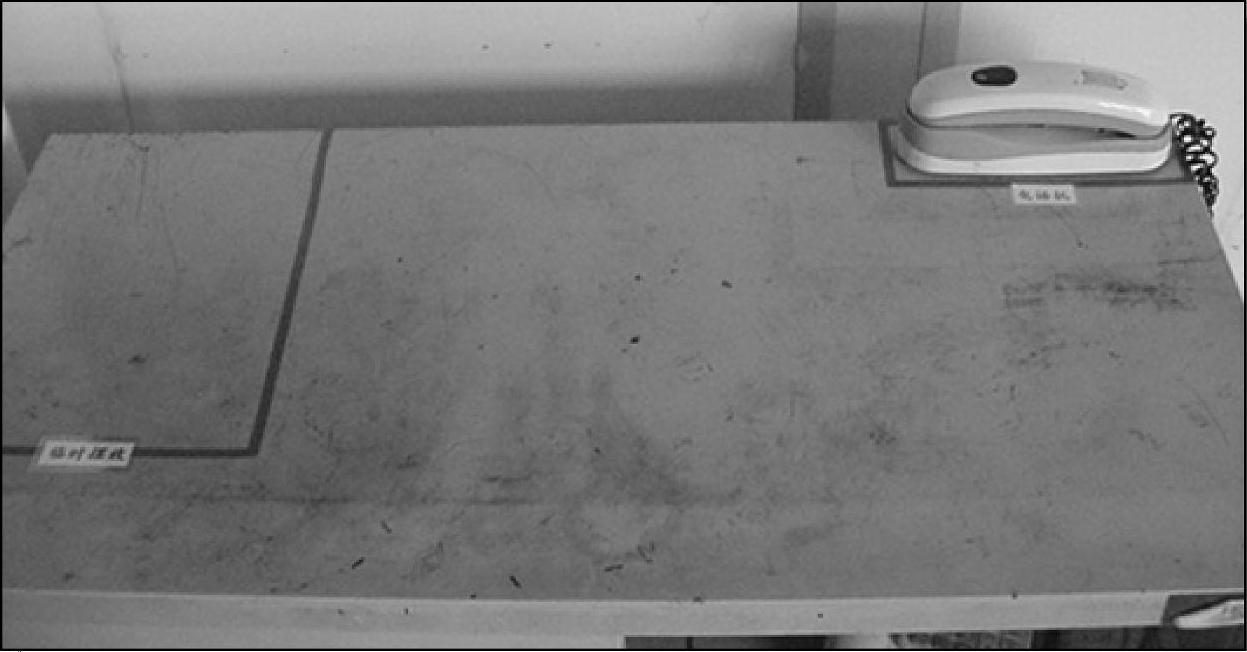

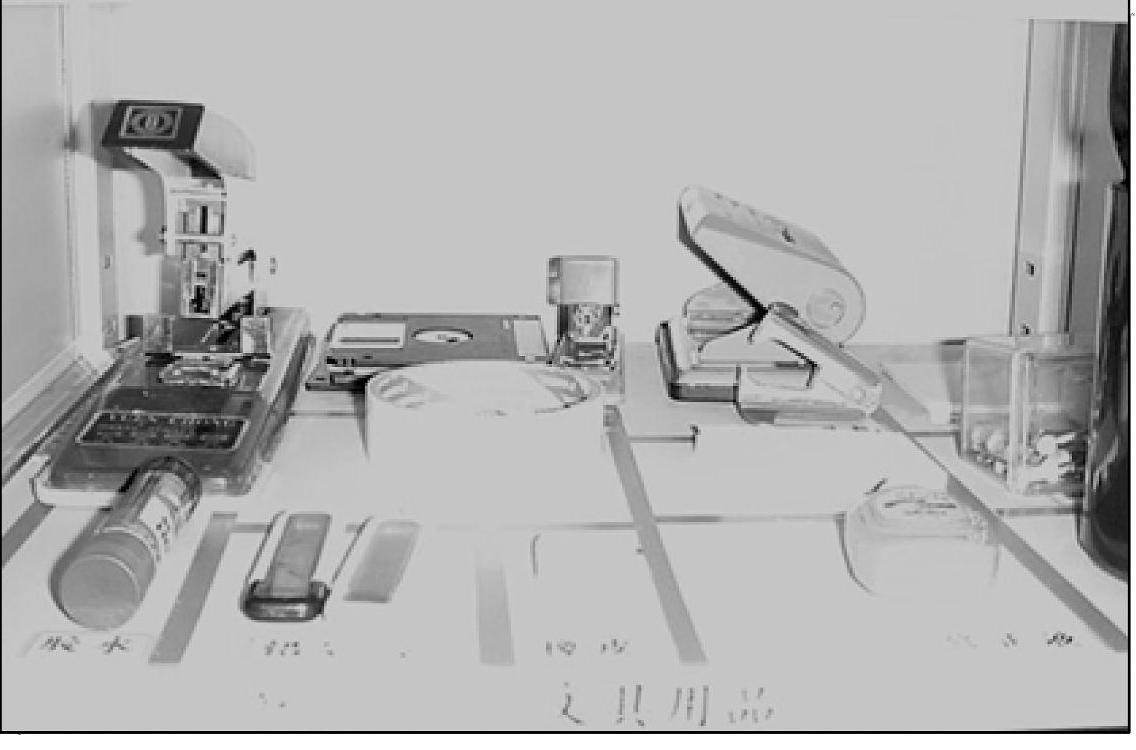

图6-23中，桌面的划分用7mm宽蓝色胶带以实心线表示。

图6-22 箱内的划分

图6-23 桌面的划分

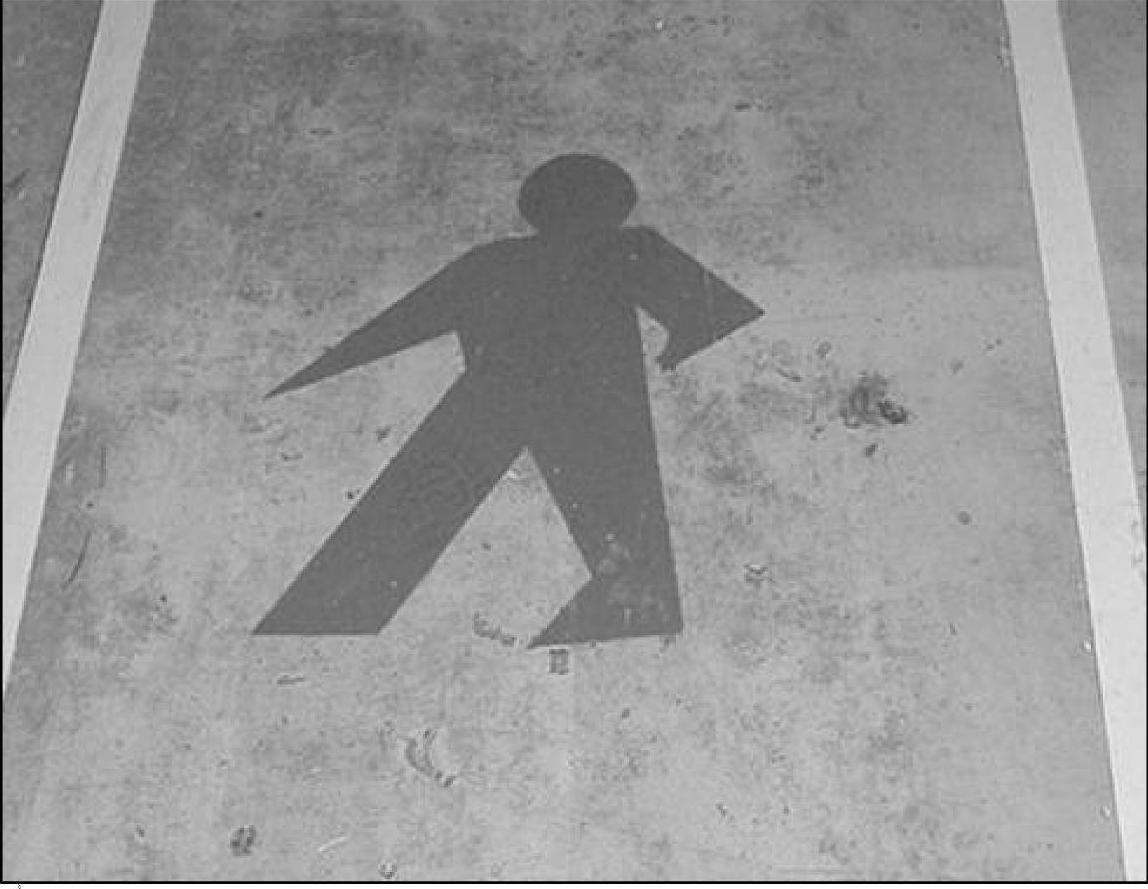

图6-24中，黄色表示人行区域，绿色表示人。

图6-24 人行道上的人行指示

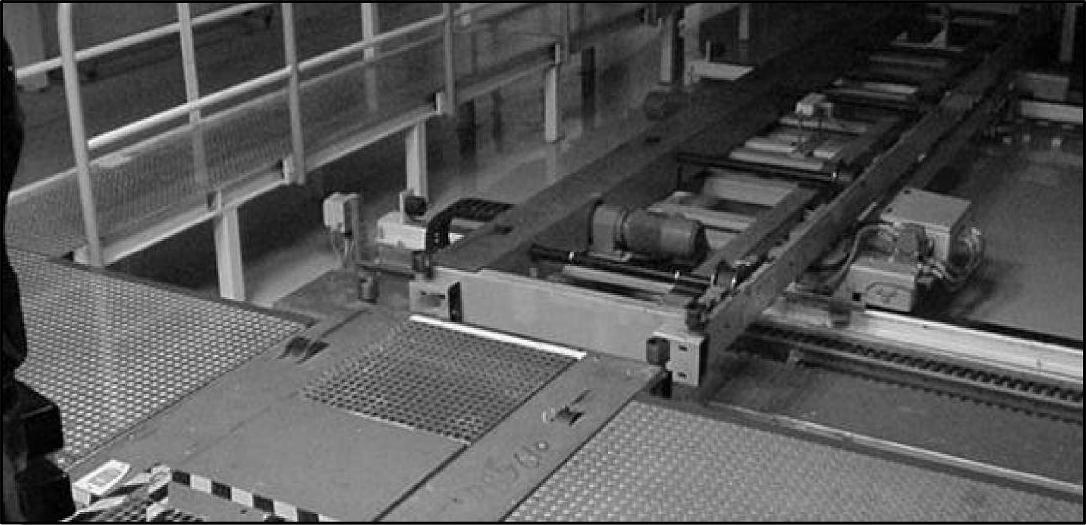

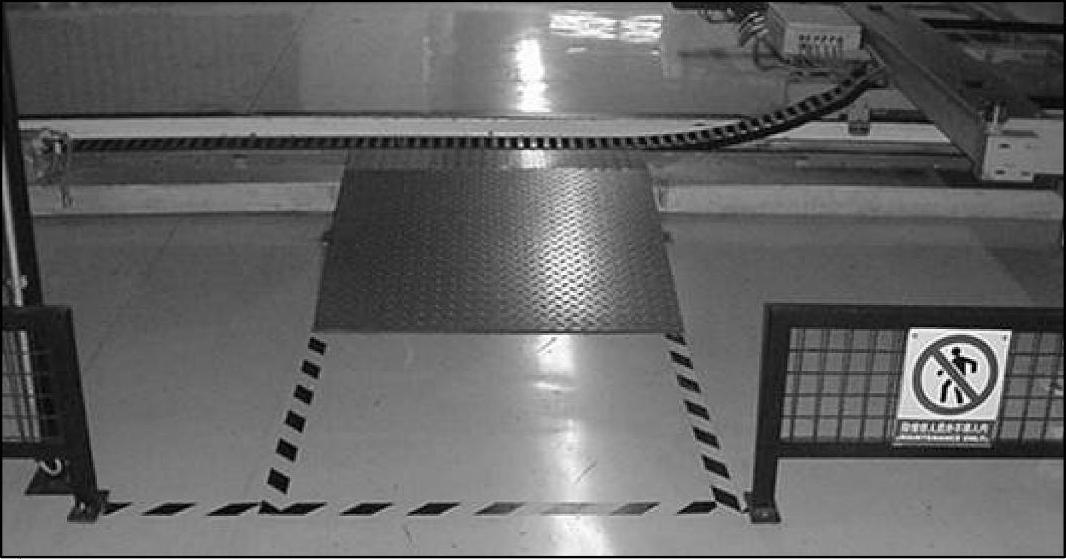

图6-25中，须特别注意的区域用50mm宽黄条纹胶带以实心线表示。(www.daowen.com)

图6-25 须特别注意的区域（设备、机器、周边环境等）

2.工位器具

如图6-26所示，工位器具5S的要求为无灰尘、无油污、无垃圾等。

图6-26 工位器具（一）

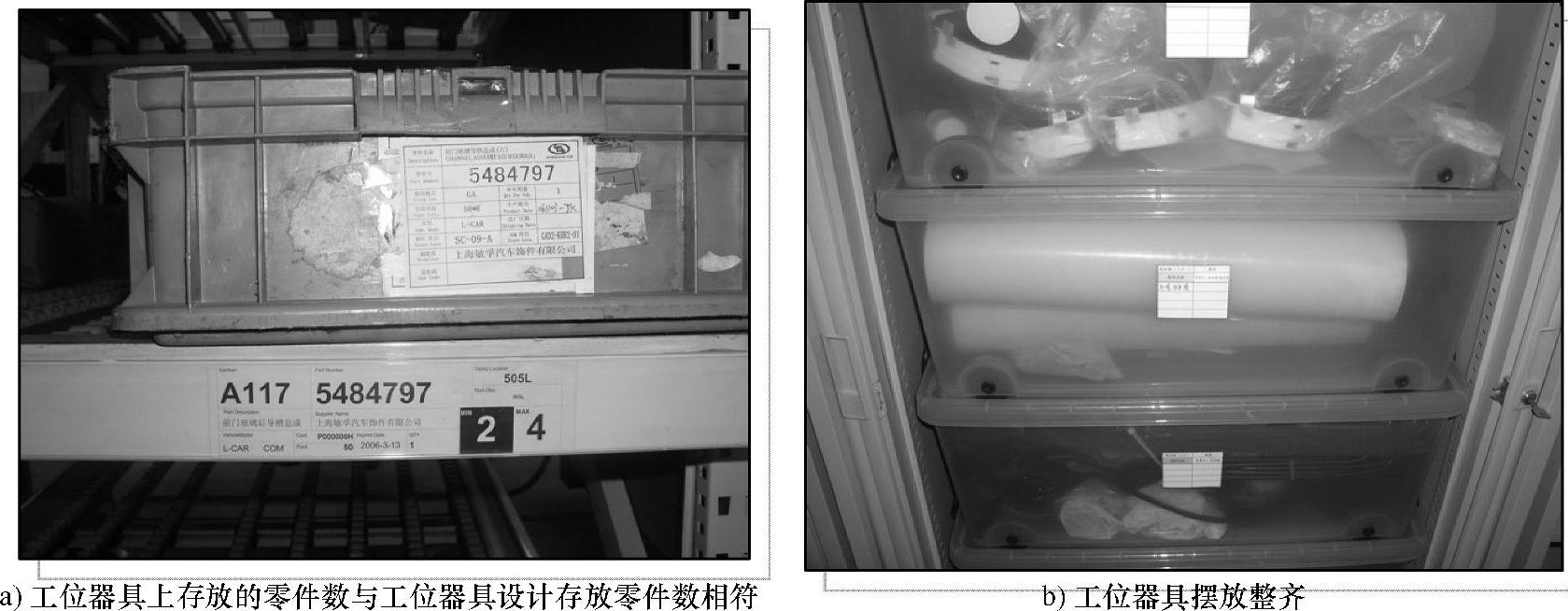

工位器具上存放的零件与工位器具须吻合；现场有工位器具损坏须及时报修（或负责修理部门须及时给予修理）；工位器具上存放的零件数与工位器具设计存放零件数相符，如图6-27a所示。

工位器具上存放的零件按存放要求存放；工位器具摆放整齐，如图6-27b所示。

图6-27 工位器具（二）

3.零件

如图6-28所示，零件5S的要求为须放在工位器具上，应拆包装上线的零件须拆包装上线。

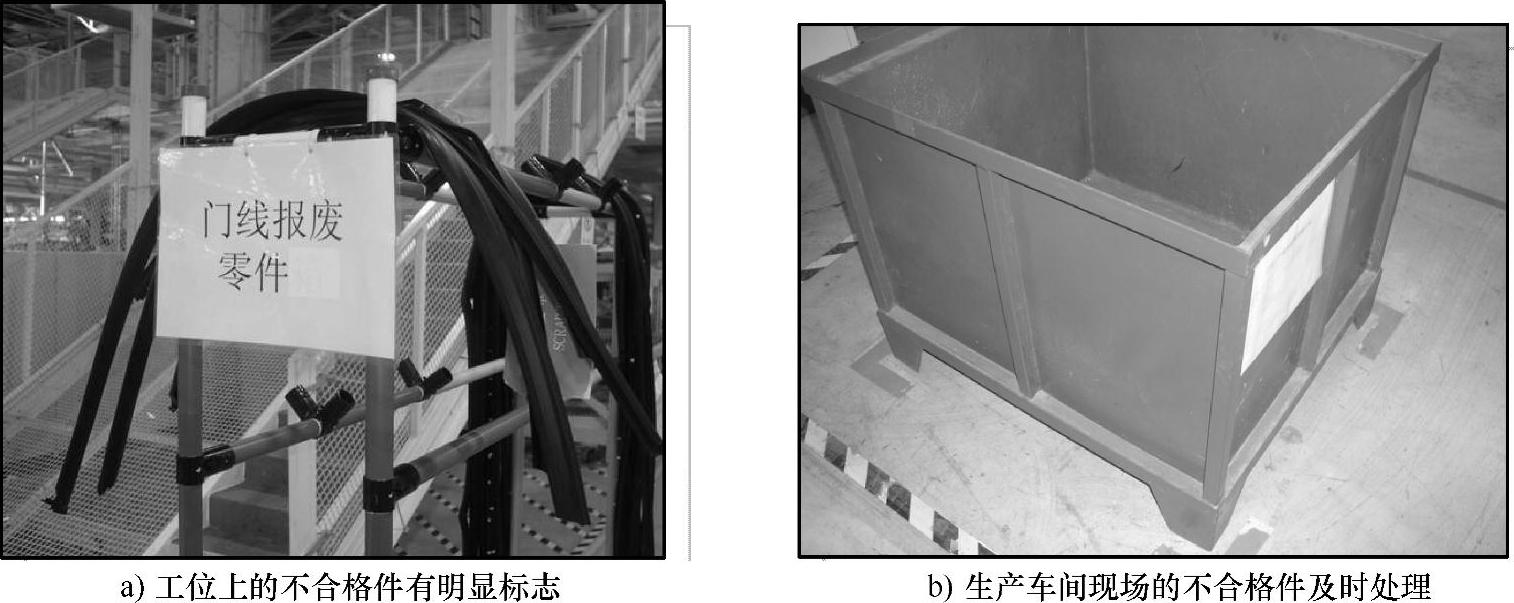

如图6-29所示，零件5S的要求为工位上的不合格件有明显标志，生产车间现场的不合格件在3日内及时处理。

4.工作角

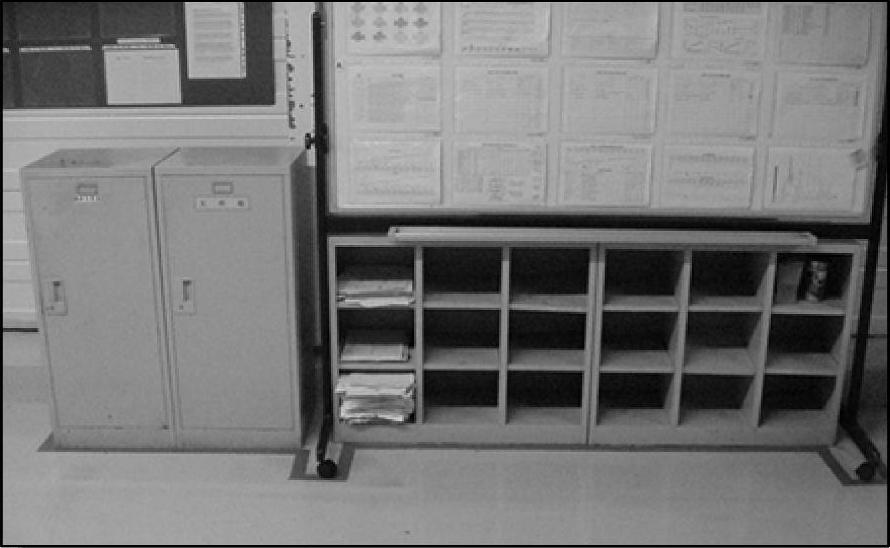

如图6-30所示，工作角5S的要求为工作角内的物品损坏及时修理，班组园地使用的桌椅放于工作角指定位置。

图6-28 零件（一）

图6-29 零件（二）

图6-30 工作角（一）

如图6-31所示，工作角5S的要求为班组园地内的桌椅清洁，工作角内物品摆放整齐。

图6-31 工作角（二）

5.目视板

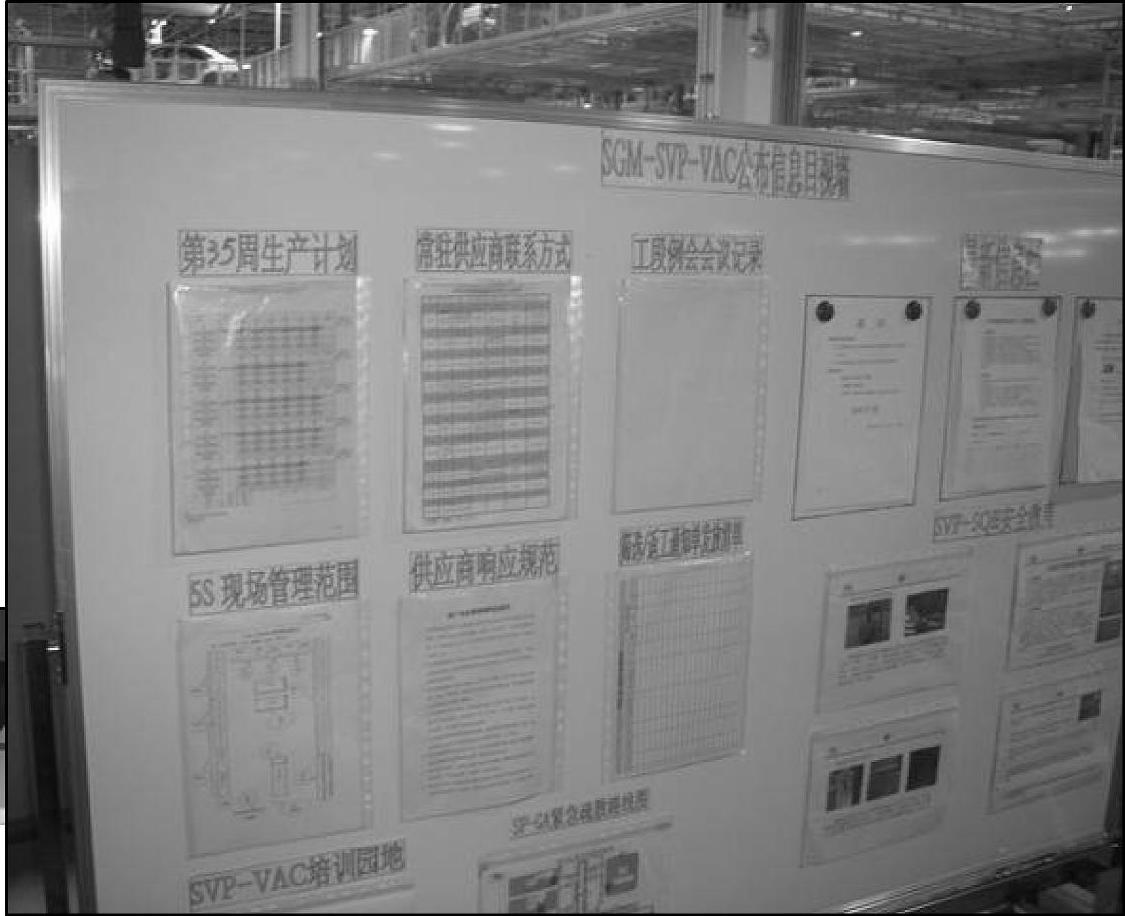

如图6-32所示，目视板5S的要求为班组须有目视板，目视板表面整齐、整洁，无破损，目视板所有栏目内容无空白，目视板牌面和信息及时更新。

图6-32 目视板

6.工具箱

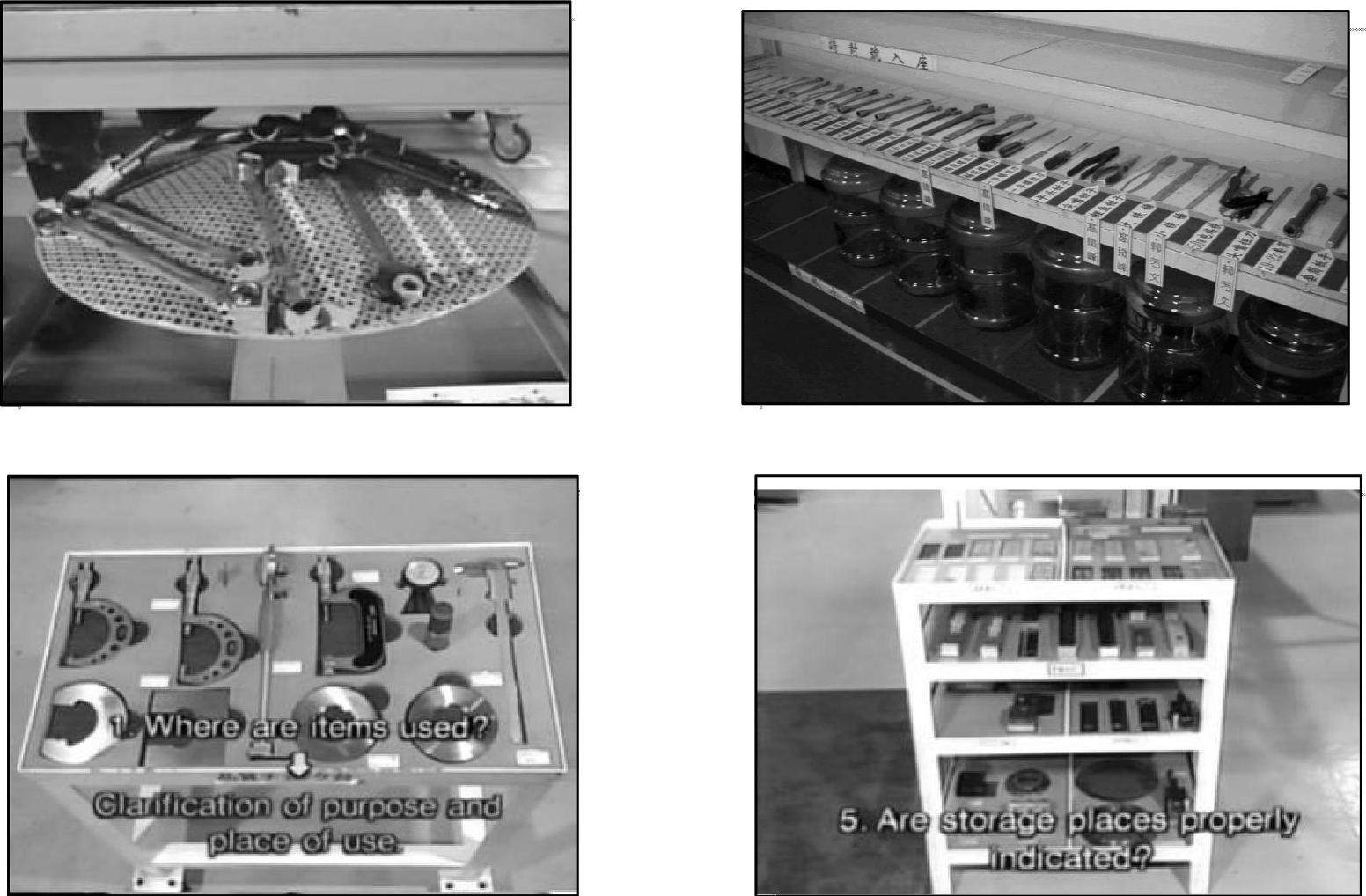

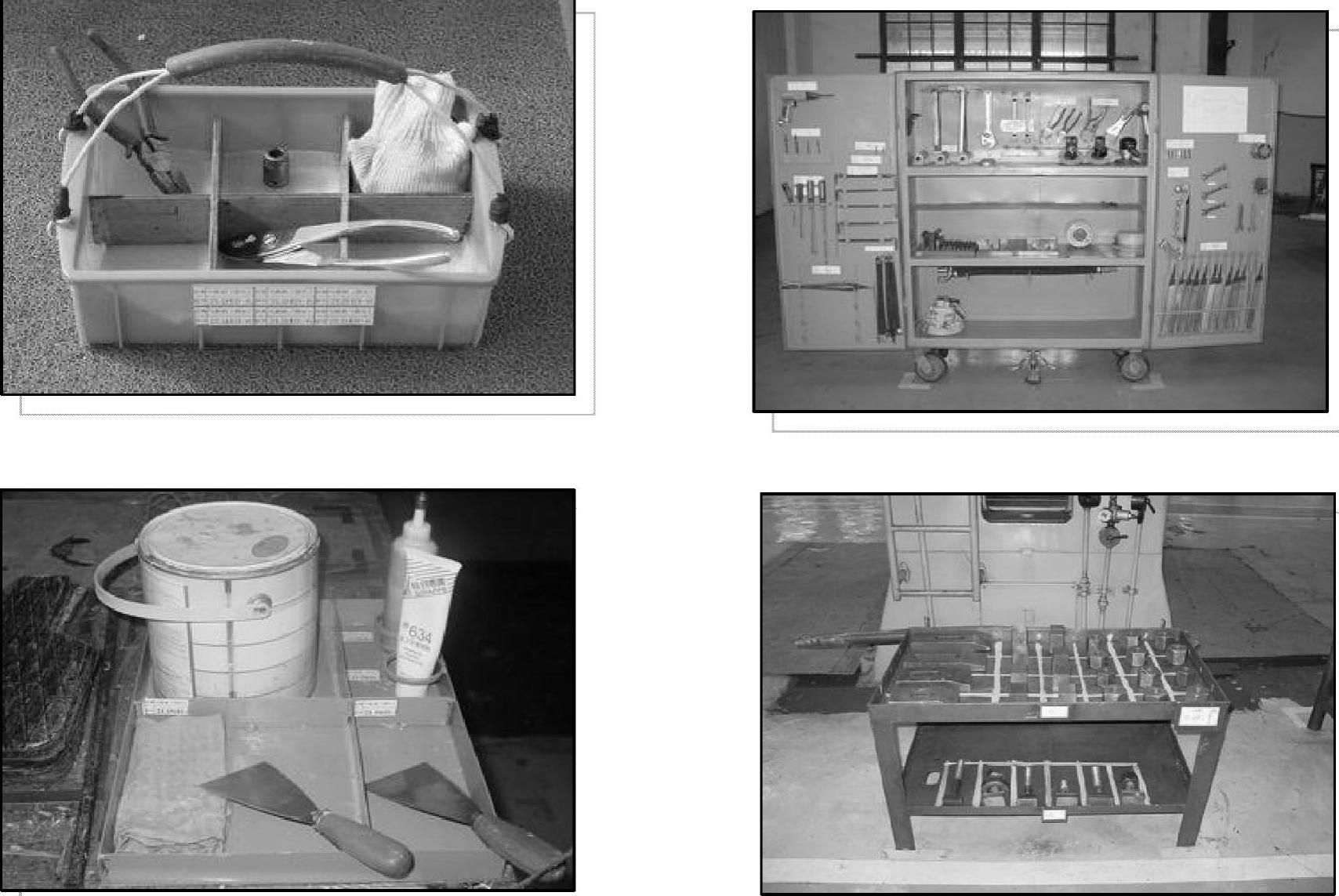

如图6-33、图6-34和图6-35所示，工具箱的5S要求为表面清洁、无灰尘、无油污、无杂物；放置在定置范围内；摆放整齐，易取、易用、易于维修维护；物品与相关区域清单相符；设备完好，及时维修维护。

图6-33 以影印图、颜色、记号、标志等方法放置工具、检具（一）

图6-34 以影印图、颜色、记号、标志等方法放置工具、检具（二）

图6-35 以影印图、颜色、记号、标志等方法放置工具、检具（三）

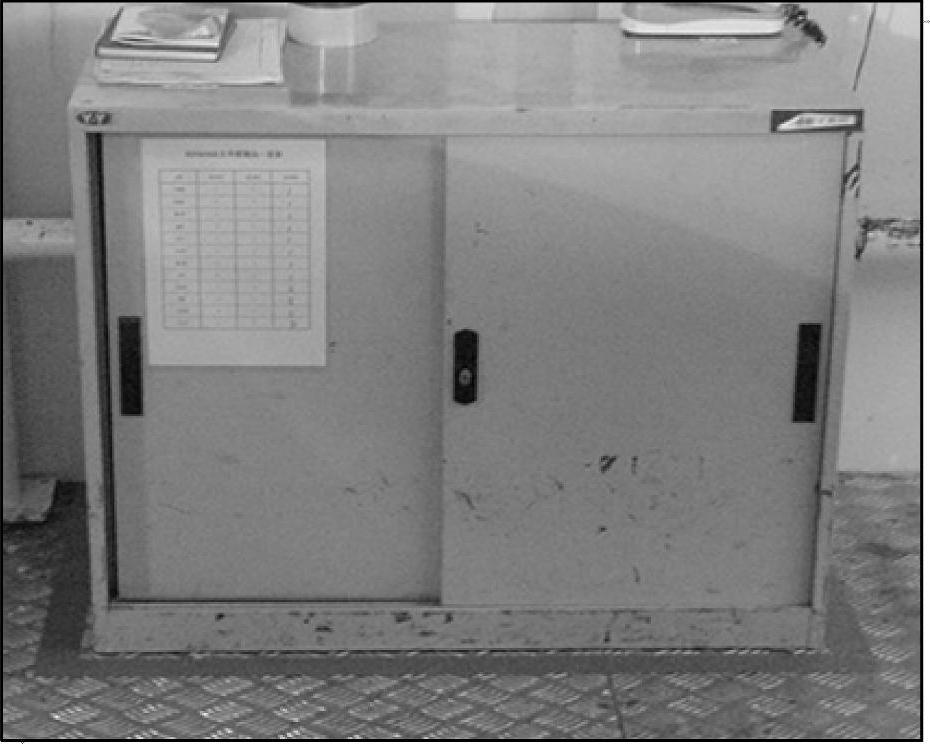

工具箱清单应贴在箱子的左上角，每张清单有名称、最小库存、最大库存和现有量（图6-36）。

图6-36 工具箱清单

7.现场区划

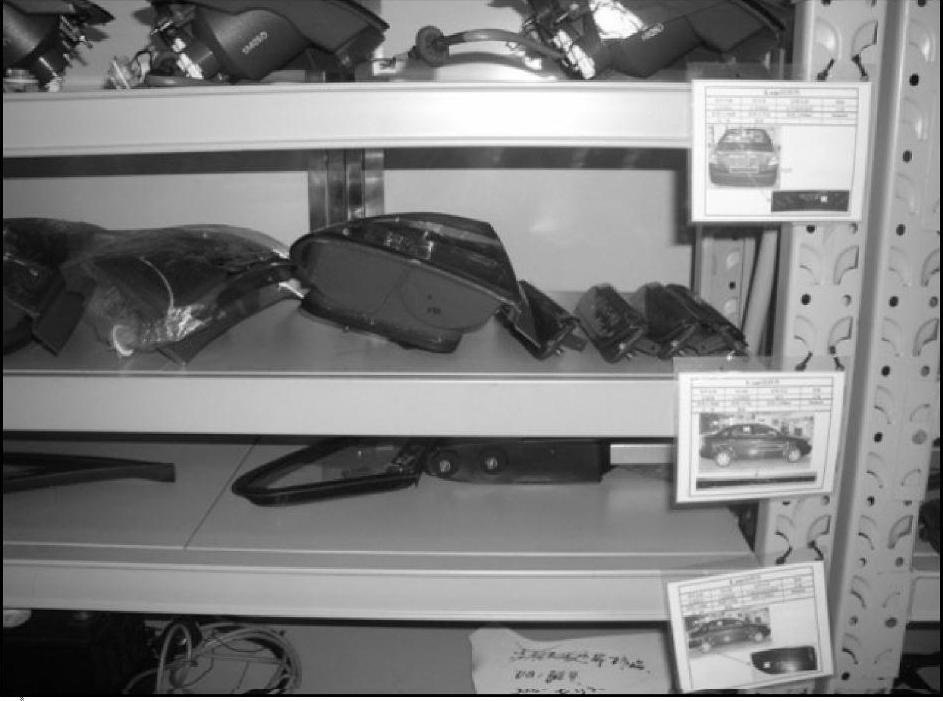

如图6-37所示，现场区划的5S要求为定置线内有相关定置物不同状态件存于不同定置区域，区域标志明确，现场存放件与区域标志一致。

现场还有许多的5S活动图片，这里就不一一展示了。

图6-37 定置区明确划分
