保守估计，小花楼提花织机出现在唐代，大花楼提花织机出现在明代。大花楼提花织机是在小花楼提花织机基础上发展起来的。在中国古代美术作品中，小花楼提花织机的图像信息很多。南宋《耕织图》中的小花楼提花织机是三人操作织平纹地花纹的织机(图5-43)，南宋吴注本《蚕织图》中的小花楼提花织机(图5-44)则是两人操作织平纹地花纹的织机。之所以说此两图都是织平纹地花纹的小花楼提花织机，是因为织工前面的地综都只有两片，只有织平纹地花纹的织物需要两片地综。随后，元代《王祯农书》中的小花楼提花织机，似乎还是织平纹地花纹织物的(图5-45)。明代《天工开物》中有织斜纹地花纹织物的小花楼提花织机版图(图5-46)，之所以说该图是织斜纹地花纹织物的小花楼提花织机，是因为该图中织工前面的地综有4片，地综片3—4片是织斜纹地花纹织物的。《农政全书》中有织缎纹地花纹织物的小花楼提花织机版画(图5-47)，因为图中地综有5片，5片以上的地综是织缎纹地花纹织物的。

图5-43南宋《耕织图》中的小花楼提花织机

图5-44吴注本《蚕织图》中的小花楼提花织机

图5-45《王祯农书》中的小花楼提花织机

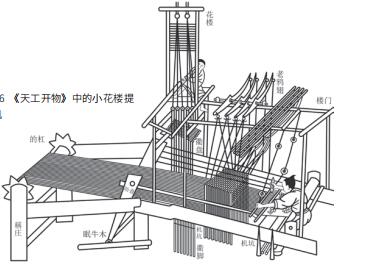

图5-46《天工开物》中的小花楼提花织机

图5-47《农政全书》中的小花楼提花织机

图5-48小花楼提花织机的开口图

小花楼提花织机最重要的机构是开口机构，包括地综开口机构和花综开口机构(图5-48)，而开口机构中最复杂的是花综的开口机构。

小花楼提花织机的地综开口机构，由织机下的织工通过控制范子和占子来操作，范子是上开口综片，占子是下开口综片，具体形制和操作见前文关于多综多蹑织机的相关论述。小花楼提花织机中范子和占子的作用，与多综多蹑织机中的作用不一样，两者都是负责地综的，范子运动是织出地组织，占子运动与花综配合，在提起的花部间形成间丝组织。而在多综多蹑织机中，占子负责地综，范子负责花综。
(www.daowen.com)

小花楼提花织机的花综开口机构(图5-49)是“隆起花楼，中托衢盘，下垂衢脚”，这句话说明花综开口机构由三部分构成:上部为耸立的花楼，作用是提吊丈纤及纤上花本，提花工处在花楼中间位置，这样能顾及花楼的上下，便于提花操作;中部为衢盘，衢盘由10多根衢盘竹组成，托在头道、二道楼柱的下横档上。衢盘竹可按织物的花数多少，进行增减，上接丈纤下的丈栏，下兜衢脚线，中间穿入经丝;下部为垂直的衢脚。小花楼提花织机花综的提花操作，由花楼上的提花工通过控制耳子线(花本的纬线)和脚子线(花本的经线)构成的花本来操作。

为什么花本会显现出丰富的纹样呢?这主要在于花本上的每一纬耳子线控制着各种各样的开口方式。从图5-49中可以发现，花楼上的提花工通过拽拉花本上的每一纬耳子线，将花本上设计好的脚子线提起，而每一根脚子线控制着一根丈纤，此时每根丈纤控制着一定数量经线的提升和下降。这样，每一纬耳子线控制着众多丈纤，从而控制着织面上每根经线的开口。于是，花楼上的提花工每拽拉花本上的一纬耳子线，就会在经面上形成一纬开口，花楼下的织工引纬、打纬，完成一纬花综的操作。花楼上的提花工每拽完一纬耳子线，将其移至花鸡(文轴子)下，以备下一个循环花纹的操作使用。

图5-49小花楼提花织机的花综开口机构图

1-千斤筒2-耳子线3-脚子线4-花楼柱5-花鸡(文轴子)

6-过线(已提花的耳子线)7-纤线8-栅栏子9-衢盘10-中衢线11-下衢线12-衢脚

下面用实例来说明丈纤是如何控制众多的经纱开口的。设计在数为6的装造(图5-50)，即每一根丈纤通过丈栏连接6根衢线，总共300根丈纤，1800根衢线，每根衢线穿一组经线。若每根衢线穿入4根经线，总花经数为7200根，衢线的排列顺序如同现代提花机装造上顺穿法。机构下部为衢脚，由衢脚上的衢脚线连接衢线，衢脚排列方法与衢线相对应，为4组6排，每组75根，每排300根，共1800根，通过衢脚盘交叉排列，使之在运动时不乱。衢脚是长约一尺半的小竹棍，水磨使竹棍光滑，以利提拽和回落。正是因为有这样精巧的花综开口机构，可以设计在数各种各样的造，从而使得小花楼提花织机上所提的花纹精确、细致、丰富多彩。

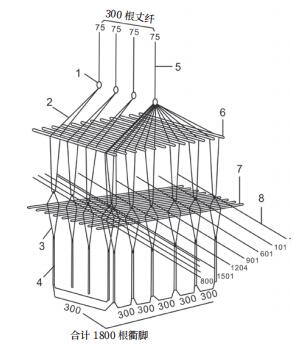

图5-50小花楼提花织机中丈纤控制经线举例

1-丈栏2-衢线3-衢脚线4-衢脚5-丈纤6-衢盘竹(6花用12根)7-衢脚盘8-经丝线(数根为一组)

小花楼提花织机上的卷送机构、打纬机构都是沿用多综多蹑织机的相关机构，并没有太大的变化。其具体机构可参见《天工开物》中的小花楼提花织机复原图(图5-51)。

图5-51《天工开物》中小花楼提花织机复原图

1-丈纤(线)2-坐板枕头3-坐板4-花机5-燕翅6-楼柱横档7-二道楼档8-衢线9-衢盘10-横杆11-马头12-叠助销13-经14-羊角15-的杠16-绞棒17-放的绳18-搭角方19-绞关20-称桩21-称桩横档眼22-入上称桩23-排雁24-叠助25-撞机石26-鬼脸27-横档28-固定木桩29-眠牛木30-机腿31-高压板32-衢脚33-头道楼柱34-范子35-机坑36-幛子37-挡范竹38-横沿竹39-老鼠尾40-脚竹41-搁梭板42-狗脑43-机身木44-局头45-坐板46-门楼柱47-顶机石48-扣框49-吊框子50-门楼盖51-左架梁52-吊框板53-右架梁54-滋木55-鸟坐木56-老鸦翅57-算盘珠58-冲天柱59-花本横线60-冲天盖61-花杆竹62-横托木63-纤耙
