电能计量装置是用于测量和记录发电量、厂用电量、供电量、线损电量和客户用电量的电能计量器材及其辅助设备的总称。电能计量装置包括各种类型的电能表、计量用电压互感器(TV)、电流互感器(TA)及其二次回路、电能计量柜(箱)等。其中,电能表是电能计量装置最基本的组件。

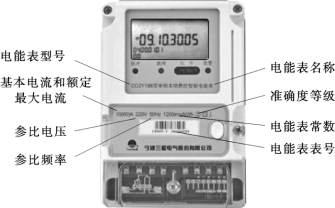

常用电能表铭牌参数示意图如图11-1所示。

图11-1　电能表铭牌示意图

(1)电能表名称。

(2)电能表型号。

(3)准确度等级。准确度等级用置于圆圈内的数字来表示。如圆圈内数字2表明该表准确度等级为2.0级。

(4)电能计量单位。有功电能表的电能计量单位为千瓦时或kW·h;无功电能表的电能计量单位为千瓦时或kvarh。(www.daowen.com)

(5)基本电流和额定最大电流。基本电流(标定电流)是确定电能表有关特性的电流值,以IB表示;额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值,以Imax表示。如1.5(6)A即电能表的基本电流值为1.5A,额定最大电流为6A。对于三相电能表还应在前面乘以相数,如3×5(20)A。

(6)参比电压。指的是确定电能表有关特性的电压值,以UN表示。对于三相三线电能表,以相数乘以线电压表示,如3×380V;对于三相四线电能表,则以相数乘以相电压/线电压表示,如3×220V/380V;对于单相电能表,则以电压线路接线端上的相电压表示,如220V。如果电能表通过测量用互感器接入,并且在常数中已考虑互感器变比时,应标明互感器变比,如3×10000V/100V;

(7)参比频率。指的是确定电能表有关特性的频率值,以赫兹(Hz)作为单位。我国电能表的参比频率是50Hz。

(8)电能表常数。指的是电能表记录的电能和相应的转数或脉冲数之间关系的常数。有功电能表以kW·h/r(imp)或r(imp)/kW·h形式表示;无功电能表以kvarh/r(imp)或r(imp)/kvarh形式表示。两种常数互为倒数关系。有功电能表用形式1kW·h=盘转数(或转)/kW·h(r/kW·h)表示;无功电能表用形式1kvarh=盘转数(或转)/kvarh(r/kvarh)表示。

(9)计量许可证。计量许可证用MC表示。

(10)制造标准。

(11)绝缘标志。

(12)对全电子式电能表,若参比温度不是23℃,应在铭牌上标出。
