窃电与反窃电、防窃电技术相互贯通、相互依存,三者紧紧围绕着电能计量开展斗争。因此,我们首先要了解电能计量的装置和电能量的计算;有关电能计量的装置的概念详见第八章模块1的描述。

(一)用电量的计算

电能计量就是我们通常说的“用电量”,其单位是“千瓦时”或“度”,用W表示。是供电部门与用电客户之间电能贸易结算的依据。用电的过程就是将电能转换为其他形式能的过程,如:光能、机械能、热能等。转换过程中“电”做了多少“功”就是“电量”,其数学表达式为

W=Pt

式中 P——电功率,W;

t——用电时间,s、h。

电功率是电流在单位时间内所做的功,即相电流I与相电压U的乘积,其简化数学表达式为

P=IU　(10-1)

在三相交流电路中,电功率为三个单相功率之和。其表达式为

P=IaUacosφa+IbUbcosφb+IcUccosφc　(10-2)

电量的计算式可以简要的描述为

因此,窃电与反窃电、防窃电紧紧围绕着用电计量装置的电流源、电压源和相位角展开技术较量。

(二)常见电能表的正确接线(www.daowen.com)

常见电能表的正确接线如图10-1所示。

(三)电能表接线原则

(1)电能表电流线圈或电流互感器绕组,必须串联在相应的火线上,如串联在零线上就可能产生漏计电能的现象。

(2)三相电能表必须按正相序接线,因为逆相序接线容易产生潜动或增加相序误差。

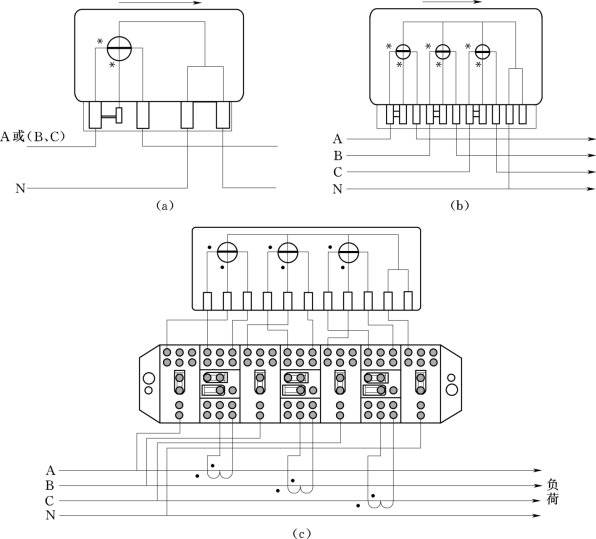

图10-1　常见电能表的正确接线

(a)直接接入式单相有功电能表;(b)直接接入式三相四线有功电能表;(c)经TA接入式三相四线有功电能表

(3)三相四线电能表必须接零线,电能表的零线必须与电源零线直接连通,不允许采用接地的方式代替。

(4)进表导线必须采用铜导线。

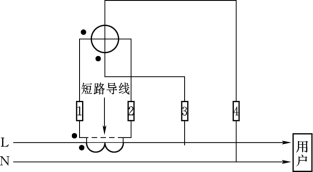

图10-2　短接电流互感器的Kl与K2的窃电方式

(5)电流互感器二次回路导线截面不得小于4mm2。

(6)电压互感器二次回路导线截面应根据导线压降不超过允许值进行选择,但其最小截面不得小于2.5mm2。Ⅰ、Ⅱ类电能计量装置二次导线压降的允许值为0.2%U2n,其他类电能计量装置二次导线压降的允许值为0.5%U2n。
