用电设备需用系数法求总负荷

1.单组用电设备的负荷计算方法

(1)计算有功功率 Pjs=Kx∑Pn=KtKf∑Pn(kW)

(2)计算无功功率 Qjs=Pjstanφ(kvar)

(3)计算容量

(4)计算负荷电流

式中 Kx——需用系数,如表8-3所示;

Kt——同时系数;

Kf——负荷系数;

∑Pn——所有负荷的总和。

2.多组用电设备的负荷计算方法

(1)计算有功功率 Pjs=K∑P∑Pjsi(kW)

(2)计算无功功率 Qjs=K∑Q∑Qjsi(kvar)

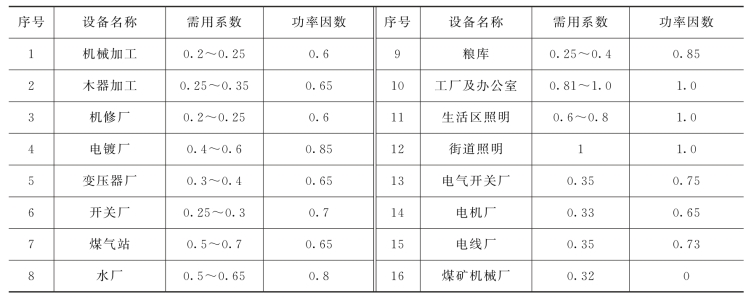

表8-3 用电负荷及部分乡镇企业的需用系数和功率因数

(3)计算容量

(4)计算负荷电流

式中 K∑P——有功综合需用系数,如表8-4所示;(www.daowen.com)

K∑Q——无功综合同时系数,如表8-4所示;

Pjsi——第i台设备有功功率,i代表装置设备序号

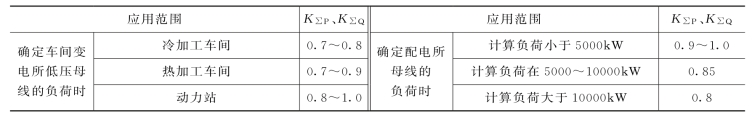

表8-4 有功、无功综合需用系数

【例8-2】 有一机械加工厂,其用电设备均为接于380V线路上的三相交流电动机,功率为5kW的6台,4.5kW的8台,2.8kW的15台,求此线路的总负荷。

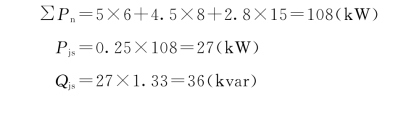

解:查表得,取需用系数Kx=0.25,功率因数cosφ=0.6,得tanφ=1.33

【例8-3】 某村用电负荷见表8-5,试计算其计算负荷。

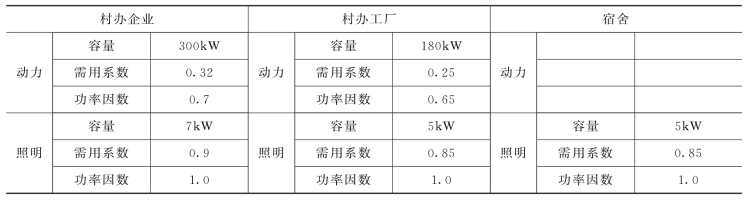

表8-5 某村用电负荷

解:(1)村办企业 Pjs1=0.32×300+7×0.9=102.3(kW)

Qjs1=0.32×300tanφ+7×0.9tanφ=97.9(kvar)

(2)村办工厂 Pjs2=0.25×180+5×0.85=49.3(kW)

Qjs2=0.25×180tanφ+5×0.85tanφ=52.7(kvar)

(3)宿舍 Pjs3=0.7×260=182(kW)

Qjs3=0(kvar)

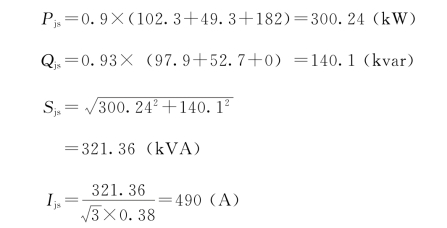

(4)取有功综合需用系数K∑P=0.9,无功综合系用系数K∑Q=0.93,则该村用电总负荷Ijs计算如下。
