《电能计量装置安装接线规则》规定了如下常用典型接线图,为便于电能计量原理分析,图中电能表仍沿用感应式有功、无功电能表。《电能计量装置安装接线规则》指出:电能表的实际配置按不同计量方式确定,有功电能表、无功电能表根据需要可换接为多费率电能表、多功能电能表。现今电能表统一使用智能电能表或电子式多功能表,图中有功电能表位置为智能电能表所代替,无功电能表位置被采集终端或副表所代替。

(一)低压电能计量装置

1.单相有功电能表直接接入式

单相有功电能直接接入式的接线方式如图8-1所示,适用范围如下。

(1)低压单相供电。

(2)负荷电流为60A及以下时,宜采用低压直接接入式。

2.三相四线有功电能直接接入式

三相四线有功电能直接接入式的接线方式如图8-2所示,适用范围如下。

(1)低压三相四线供电。

图8-1　单相有功电能表直接接入式接线

图8-2　三相四线有功电能表直接接入式接线

(2)负荷电流为60A及以下时,宜采用低压直接接入式。(www.daowen.com)

3.三相四线有功电能表经低压电流互感器接入式

三相四线有功电能表经低压电流互感器接入式接线方式如图8-3所示,适用范围如下。

(1)低压三相四线供电。

(2)低压负荷电流为60A以上时,应采用经低压电流互感器接入式。

(3)10kV供电且容量在315kVA及以下、35kV供电且容量在500kVA及以下的,高压侧计量确有困难时,可在低压侧计量,即采用高供低计方式。

图8-3　三相四线有功电能表经低压电流互感器接入式接线

(二)10kV高压侧计量

三相三线有功电能表经电流、电压互感器接入式接线方式如图8-4所示,适用范围如下。

(1)接入中性点绝缘系统(如10kV、35kV供电系统)的电能计量装置,宜采用三相三线接线方式。

(2)高压供电的客户,宜在高压侧计量。

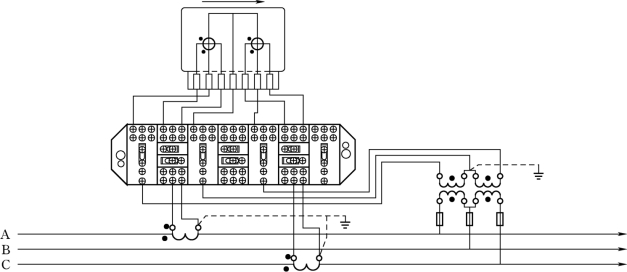

图8-4　三相三线有功电能表经电流、电压互感器接入式接线示意图
