(一)垂直接地体的安装施工

垂直接地体的布置形式如图6-109所示,其每根接地极的垂直间距应不小于5m。

1.垂直接地体的制作

垂直安装的人工接地体,一般采用镀锌角钢、钢管或圆钢。

(1)规格。角钢边厚不应小于4mm;钢管壁厚度不应小于3.5mm;角钢或钢管的有效截面积不应小于48mm2;圆钢,直径不应小于10mm。角钢边宽和钢管管径均不小于50mm;长度一般在2.50～3m之间(不允许短于2m)。

(2)制作。所用材料不应有严重锈蚀。遇有弯曲、不平材料必须矫直后方可使用。角钢下端加工成尖形,尖端在角脊上,并且两个斜边应对称,如图6-109(a);钢管制单边斜削,保持一个尖端,如图6-109(b)所示。

图6-109　垂直接地体的制作

(a)角钢;(b)钢管

图6-110　垂直接地体的埋设

2.垂直接地体的安装

安装时一般要先挖地沟,再采用打桩法将接地体打入地沟以下。接地体的有效深度不应小于2m,其埋设示意见图6-110。

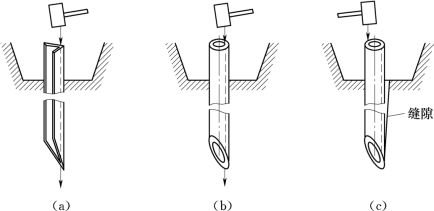

图6-111　接地体打桩方法

(a)角钢打桩;(b)钢管打桩;(c)接地体偏斜

(1)开挖地沟。地沟深度一般为0.8～1m,沟底留出一定空间以便于打桩、焊接引线操作。

(2)打桩。接地体为角钢时,应用锤子敲打角钢的角脊线处,如图6-111(a)所示。如为钢管时,则锤击力应集中在尖端的顶点位置,如图6-111(b)所示。否则不但打入困难,且不宜打直,使接地体与土壤产生缝隙见图6-111(c),从而增加接地电阻。

3.连接引线和回填土

接地体按要求打桩完毕后,即可进行接地体的连接与回填土。

(1)连接引线。根据接地线连接的要求,在地沟内将接地引线与接地体采用电焊连接牢固。

(2)回填土。连接完成后,应选用素土回填、夯实,降低接地电阻。

(二)水平接地体

1.水平接地体的制作

水平接地体的结构形式见图6-106,一般采用热浸镀锌圆钢或扁钢。圆钢直径应不小于8mm;扁钢截面积应大于100mm2,厚度不小于4mm。接地体的长度一般由设计确定。材料应无严重锈蚀或弯曲不平现象,否则应矫直或更换。

2.水平接地体的安装

(1)带形。为几根水平布置的圆钢或扁钢并联而成,埋设深度不小于0.6m,数量由设计确定。

(2)环形。一般采用圆钢或扁钢,水平埋设于距地面0.7m以下,环形直径(或边长)、材料规格由设计确定。

(3)放射形。放射根数多为3根或4根(或更多),埋设深度不小于0.7m,每根的放射长度由设计确定。

(三)人工接地线的安装

人工接地线一般包括接地引线、接地干线和接地支线等。

1.人工接地线的材料

为使接地连接可靠、具备一定机械强度,人工接地线一般采用热浸镀锌扁钢或圆钢制作。移动式电气设备或钢制导线连接困难时,可采用有色金属作为人工接地线。但严禁使用裸铝导线作接地线。

(1)工作接地线。配电变压器低压侧中性点的接地线一般应采用截面35mm2以上的裸铜导线;容量100kVA以下时,可采用截面为25mm2的裸铜导线。

(2)接地干线。通常选用不小于12mm×4mm的热浸镀锌扁钢或直径不小于6mm的镀锌圆钢。

(3)移动电器。移动电器的接地支线必须采用铜芯绝缘软型导线。

(4)中性点不接地系统。在中性点非直接接地的低压配电系统中,电气设备接地线的截面应根据相应电源相线的截面确定和选用:接地干线一般为相线的1/2,接地支线一般为相线的1/3。

2.人工接地线的安装方法

(1)接地干线与及接地体的连接。与角钢或钢管连接时一般采用焊接连接,并牢固可靠。

1)焊接要求。接地网各接地体间的连接干线应采用宽面垂直安装,连接处应采用电焊连接并加装镶块以增大焊接面积,如图6-112所示。焊接后应涂刷沥青或其他防腐涂料。如无条件焊接时可采用螺栓压接(不常使用),并应在接地体上装设地干线连接板。

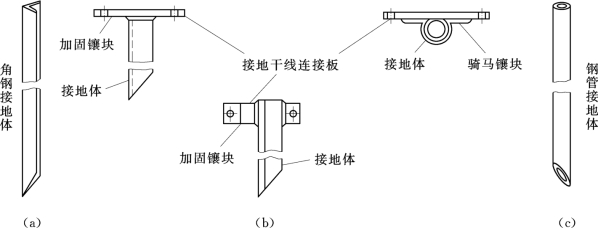

图6-112　垂直接地体焊接接地干线连接板

(a)角钢顶端连接板;(b)角钢垂直面装连接板;(c)钢管垂直面装连接板(www.daowen.com)

2)提供接地引线。如需另外提供接地引线时,可将接地干线安装敷设在地沟内。或采用焊接备用接地线引到地面下300mm左右的隐蔽处,再用土覆盖以备使用。

3)不提供接地线。如不需另外提供接地引线,接地干线则应埋入至地面300mm以下,在与接地体的连接区域可与接地体的埋设深度相同。地面以下的连接点应采用焊接,并在地面标明接地干线的走向和连接点的位置,以便于检修。

(2)接地干线的安装要求。

1)接地线的敷设。接地干线应水平和垂直敷设(也允许与建筑物的结构线条平行),在直线段不应有弯曲现象。安装的位置应便于维修,并且不妨碍电气设备的拆卸与检修。

2)接地线的间距。接地干线与建筑物或墙壁间应留有15～20mm的间隙。水平安装时离地面的距离一般为200～600mm,具体数据由设计决定。

3)支点间距及安装。接地线支持卡子之间的距离:水平部分为1～1.5m;垂直部分为1.5～2m;转弯部分为0.3～0.5m。图6-113是室内接地干线安装示意图。接地干线支持卡子应预埋在墙上,其大小应与接地干线截面配合。

图6-113　室内接地干线安装图

4)接线端子设置。接地干线上应装设接线端子(位置一般由设计确定),以便连接支线。

5)接地线的引出、引入。接地干线由建筑物引出或引入时,可由室内地坪下或地坪上引出或引入,其做法如图6-114所示。

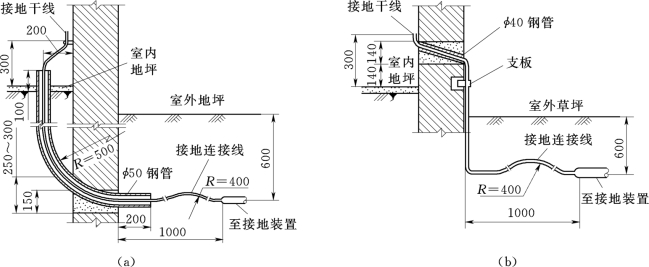

图6-114　接地干线由建筑物内引起

(a)接地线由室内地坪下引出;(b)接地线由室内地坪上引出

6)接地线的穿越。接地线穿越墙壁或楼板时应加钢管保护。钢管伸出墙壁至少10mm,楼板上至少伸出30mm,楼板下至少伸出10mm。接地线穿过后,钢管两端要用沥青棉纱封严。

7)接地线的跨越。接地线跨越门框时可将接地线埋入地面下,或让接地线从门框上方通过,其安装做法如图6-115所示。

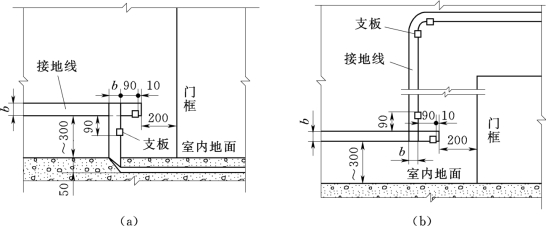

图6-115　接地线跨越门框的做法

(a)接地线埋入门下地中;(b)接地线从门框上方跨越

8)接地线的连接。接地线必须采用搭接焊接。圆钢与角钢或扁钢搭焊长度至少为圆钢直径6倍,如图6-116(a)、(b)、(c)所示;扁钢搭焊长度为扁钢宽度的2倍,如图6-116(d)所示;如采用多股绞线连接时,使用接线端子连接,如图6-116(e)所示。

9)接地干线安装的其他要求。

a.接地线与电缆或其他电线交叉时,其间隔距离至少为25mm。

b.接地线与管道、铁路等交叉时,为防止受机械损伤,均应加装保护钢管。

c.接地线跨越或经过有震动的场所时,应略有弯曲,以便有伸缩余地,防止断裂。

d.接地线跨越建筑物的伸缩沉降缝时,应采取补偿措施。补偿方法可采用将接地线本身弯曲成圆弧形状,如图6-117所示。

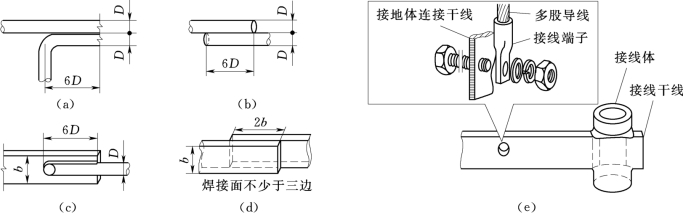

图6-116　接地干线的连接

(a)圆钢直角搭接;(b)圆钢与圆钢搭接;(c)圆钢与扁钢搭接;(d)扁钢直接搭接;(e)扁钢与多股导线的连接

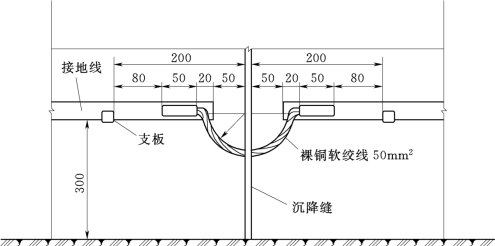

图6-117　软接地线通过伸缩沉降缝的做法

(3)接地支线的安装要求。

1)与干线的连接。多个电气设备均需接地时,每个设备必须分别与接地干线独立连接,且不得共用一个连接点。接地支线与干线并联连接如图6-118(b)所示。

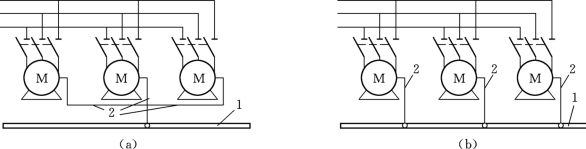

图6-118　接地线跨越门框的做法

(a)错误;(b)正确
1—接地干线;2—接地支线

2)与金属构架的连接。接地支线与电气设备的金属外壳及其他金属构架连接时,使用软型接地线、两端装设接线端子,采用螺钉或螺栓进行连接。

3)与配电变压器中性点的连接。配电变压器中性点及外壳的接地如图6-119所示。使用并沟夹连接,接地引线在户外一般采用多股绞线,户内多采用多股绝缘铜导线。

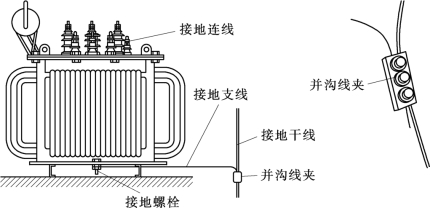

图6-119　变压器中性点及外壳的接地线连接

4)接地支线的穿越。明装敷设的接地支线穿越墙壁或楼板时应加钢管保护。

5)不同金属接地支(引)线不得直接连接,两端装设合金接线端子,采用螺栓进行连接。

6)接地支线的连接。当接地支线需要加长,在固定敷设时,必须连接牢固;用于移动电器的接地支线不得有接头。接地支线的每一个连接处,都应置于明显处,以便于维护和检修。

7)沿杆塔敷设的接地引下线应紧靠杆身、相隔一定距离固定于杆身。

8)电气设备的接地引下线必须使用有效的金属连接,不允许以设备的外壳、杆塔构件等代替。
