低压接户线和进户线的正确安装方式

时间:2023-05-26 理论教育 版权反馈
【摘要】:低压接户线和室外导线应采用耐气候型的绝缘电线,其截面应按用户实际负荷、允许安全载流量进行选择。接户线分相固定,线间最小距离应不少于表6-9规定的数值。通常使用热浸镀锌角钢支架加装绝缘子来支持接户线和进户线。进户线应选用绝缘良好的导线。采用钢管时,每户进户线必须同金属管穿入。户外与接户线连接应保持200mm的弛度,户外进户线一般不应短于800mm。

低压接户线和进户线的正确安装方式

(一)作业前准备

安装前的准备工作内容:选择路径、人员分工、工具材料选择、制定施工方案和办理相应的工作手续等。

1.选择路径

同一个用电单位(用户)只应有一个进户点。进户点的位置应尽可能靠近供电线路,明显可见、便于施工维护;进户端墙体坚固、不漏水。

2.工具材料选择

(1)工器具。验电器接地线、绝缘手套标示牌、遮栏;脚扣登高板、安全帽安全带;个人保安线、防护服、绝缘鞋、线手套;断线钳、铁锨、尺子、电工常用工具、梯子、冲击钻、移动电源

(2)导线。导线最小截面不应小于:铜导线10mm2、铝导线16mm2。低压接户线和室外导线应采用耐气候型的绝缘电线,其截面应按用户实际负荷、允许安全载流量进行选择。但绝缘导线的最小截面不得小于表6-7所示的规定值。

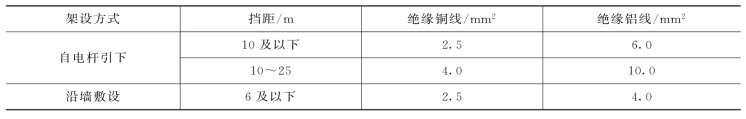

表6-7 低压接户线的最小截面

(3)支撑物选择。选用针式或蝶式绝缘子。其绝缘子和接户线支架按下列规定选用:

1)导线截面在16mm2及以下时,可采用针式绝缘子,支架宜采用不小于50mm×5mm的扁钢或∠40×40×5mm角钢,也可采用50mm×50mm的方木

2)导线截面在16mm2以上时,应采用蝶式绝缘子,支架宜采用∠50×50×5mm的角钢或60mm×60mm的方木。

低压蝶式绝缘子与导线配合参考表见表6-8。

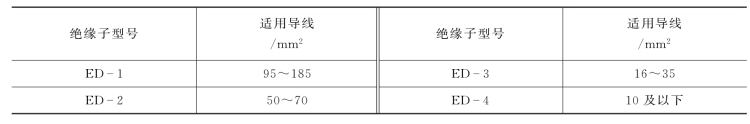

表6-8 低压蝶式绝缘子与导线配合参考表

3)使用金属支撑物,应采用热浸镀锌防腐。

(4)其他材料。φ16×190U形螺栓,穿钉螺栓,安普线夹、自动空气开关(带剩余电流动作保护装置)或熔断器,单或三相电能表;防水自粘胶带、电力复合脂、细钢丝刷、0号砂纸。

3.人员分工及要求

作业人员2人,指定1人为工作负责人。

工作负责人交代工作任务,进行人员分工,应明确专责监护人(由工作负责人担任)的监护范围和监护对象及其安全责任等。

作业人员检查登高工具、安全工器具、工器具合格证应齐全,并都在试验周期内。准备齐全。

(二)接户侧安装

安装接线前,墙上支架已安装,支架对地距离不应低于2.7m;表箱已安装,表箱底部距地面高度为1.8~2.0m。

图6-95 绝缘子安装

操作流程:绝缘子安装→导线展放→导线绑扎。

1.绝缘子安装

绝缘子的安装形式如图6-95所示。

(1)根据接户线的大小,合理配置相应的绝缘子,采用蝶式绝缘子时,其规格应符合表6-8的要求。

(2)绝缘子安装牢固,螺栓由下向上穿,且垫片齐全,紧固螺栓受力均匀。

2.接户端安装

(1)安装方式。接户线分相固定,线间最小距离应不少于表6-9规定的数值。沿墙敷设时,支撑物间距以不超过6m为宜。

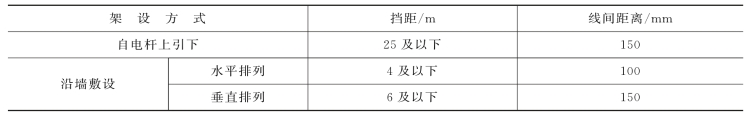

表6-9 分相架设的低压绝缘接户线的线间最小距离

(2)固定要求。

1)导线在绝缘子上固定,应用直径不小于2.5mm的单股铜芯塑料绝缘线绑扎,绑扎长度应符合表6-10的规定。

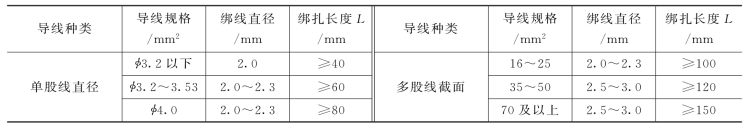

表6-10 绝缘导线在绝缘子上的绑扎长度

2)导线在绝缘子固定处使用绝缘自粘胶带缠绕,缠绕长度应超出绝缘子接触部位两侧各30mm。

3)在用户墙上使用挂线钩、悬挂线夹、耐张线夹(有绝缘衬垫)和绝缘子固定。

4)挂线钩应固定牢固,可采用穿透墙的螺栓固定,内端应有垫铁,混凝土结构的墙壁可使用膨胀螺栓,禁止用木塞固定。

(3)T接要求。

1)必须从低压配电线路电杆引接,两端应设绝缘子固定,且绝缘子上应防止瓷裙积水。

2)接户线“N”形接入线路上,防止雨水从线芯浸入。

3)接头处使用绝缘自粘胶带处理,缠绕长度应超出绑扎部位各30mm,应每圈压叠带宽的1/2。

3.进户线的安装

进户线的安装如图6-96所示。通常使用热浸镀锌角钢支架加装绝缘子来支持接户线和进户线。

(1)进户线应采用护套线或硬管布线,其长度一般不宜超过6m,最长不得超过10m。进户线应选用绝缘良好的导线。导线截面应满足允许安全载流量、用电最大负荷电流。

图6-96 进户线入户的安装示意图

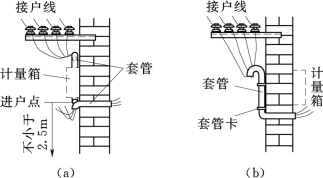

图6-97 接户、进户线穿墙安装示意图(www.daowen.com)

(a)计量箱室外进户;(b)计量箱室内进户

(2)计量箱在室外时,进户线穿墙时,应套上瓷管、钢管或塑料管,如图6-97(a)所示。采用钢管时,每户进户线必须同金属管穿入。

(3)计量箱在室内时,进户线的安装应有足够的长度,如图6-97(b)所示,户内一般接于总熔断器盒。户外与接户线连接应保持200mm的弛度,户外进户线一般不应短于800mm。

4.导线绑扎

接户线终端绑扎的形式如图6-98(a)所示,操作过程如图6-98(b)~(g)所示,绝缘导线在绝缘子上的绑扎长度应符合表6-4的要求。

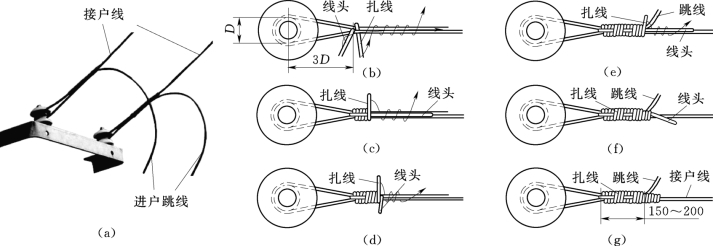

图6-98 接户线终端导线绑扎操作过程分解示意图

(a)接户终端固定方式;(b)、(c)、(d)、(e)、(f)、(g)绑扎操作过程分解

(1)导线在绝缘子上绕一圈、尾线长度适当,把扎线盘成圆盘。扎线一端留出长为200~250mm短头、把其夹在导线合缝间,如图6-98(b)所示。

(2)然后将扎线在两导线上缠绕4~5圈,如图6-98(c)所示。

(3)按压短头、折回二线之间,扎线将导线与扎线短头缠绕、挑起扎线短头用扎线缠绕导线各3~4圈,如图6-98(d)~(f)所示到达要求尺寸。

(4)挑起跳线,如图6-98(f)所示,扎线在主导线、扎线短头上缠绕3圈后,把扎线和其短头对扭3~4回合,剪去余线后压平,如图6-98(g)所示。

(三)电源侧安装

操作流程:横担安装→绝缘子安装→紧线绑扎→接电前检查验收→引流线安装→竣工。

登杆前必须完成杆根基础、杆身、拉线(如有拉线)、电杆埋深及登高工具、安全带的荷重冲击试验等现场上杆前的准备工作。然后,经工作负责人的允许登杆,开始电源侧的安装作业。

(1)作业人员在上杆人体至距线路70cm时停止登杆,系好安全带、保险绳,进行验电、挂接地线。进入操作位置时,先在距杆顶适当的位置系好安全带、保险绳和传递绳,并确认安全无误后,根据规程规定需要时按要求挂好个人保安线。

站位时,操作人员的身体站立姿势应根据操作内容的需要随时进行调整,操作者在电杆右侧(或由身体右侧提升物体)作业时,右脚在下,左脚在上,即身体重心放在右脚,以左脚辅助;在电杆左侧(或由身体左侧提升物体)作业时,应左脚在下,右脚在上,即身体重心放在左脚,以右脚辅助,如图6-99所示。

(2)横担、绝缘子安装。如图6-100所示,横担安装位置适当,距上层横担不小于30cm,横担方向应与下户端接户线的方向垂直,且安装应紧固、横平、不歪扭;绝缘子安装紧固。

图6-99 从左侧传递物件的站姿

图6-100 接户线与低压线路电源连接

(3)接户导线固定。

1)为保证接户线受力一致的要求,在接户横担上对称地收紧接户线,保证线与线间的弧垂一致,外观整齐、舒展。

2)将导线按规定的要求进行绑扎固定,扎线方法可按图6-98所示要求进行,也可按图6-101所示蝶式绝缘子的终端绑扎方法进行,其终端绑扎长度见表6-11。

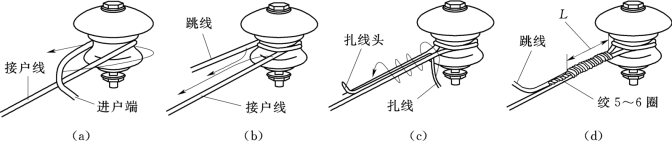

图6-101 接户线进户终端导线绑扎过程分解示意图

(a)~(d)操作过程

表6-11 低压导线在蝶式绝缘子上的绑扎长度

(四)验收、接电

1.表箱检查

表箱内各电气元件安装平整、牢固;电气距离符合要求;电能表、开关或熔断器容量选择合适;检查合格后断开开关或熔断器。

2.接户线检查

(1)接户线应舒展、无扭曲、弧垂一致。

(2)接户线距地面的跨越高度满足规程的要求;具体内容如下所述:

1)接户线和进户线对公路、街道和人行道的垂直距离,在电线最大弧垂时,不应小于下列数值:①公路路面为6m;②通车困难的街道、人行道为3.5m;③不通车的人行道、胡同为3m。

2)接户线、进户线与通信线、广播线交叉时,其垂直距离不应小于下列数值:①接户线、进户线在上方时为0.6m;②接户线、进户线在下方时为0.3m。

3.接户线与表箱连接

接户端与表箱连接牢固,电能表接线盒应加封。

(五)接通电源

与主干线电源连接时,T接点应呈现“N”形,如图6-100中所示放大图形。具体操作过程如下所述:

(1)操作人员再次登杆进入工作位置,并做好安全措施。

(2)使用安普线夹将接户线与低压线路连接,如果主干线为铝线,接户线为铜线,则需用铜铝过渡线夹进行连接;安普线夹、导线接触表面清洁、涂抹电力复合脂;其引流线的安装顺序及要求如下所述。

1)先搭接零线,后相线

2)用安普线夹安装引流线时,线头一般指向电源侧,且与绝缘子间距不小于150mm。

3)T接处引流线制作“N”形防水弯。

4)导线搭接处的防水罩安装合格,否则,应做防水处理。

5)引流线与其他相线应保持足够的安全距离。

(3)检查杆上、横担上确无遗留物,拆除接地线(如使用个人保安线,应先拆除个人保安线后再拆除接地线)后,操作人员下杆。

低压接户线的安装施工结束后,工作负责人依据施工验收规范对施工工艺、质量进行自查验收。
