在施工及运行的过程中,架空裸导线可能因各种原因受到不同程度的损伤,当损伤程度较轻时,可在规程规定的范围内采取绑扎的方法进行补强处理。架空裸导线的具体绑扎方法有三种,如图6-93所示。

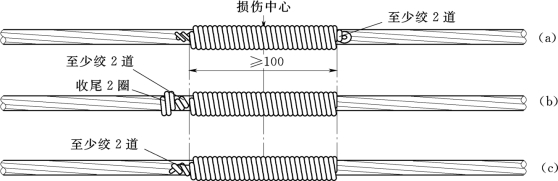

图6-93　导线损伤的绑扎处理方法

(a)处理方法一;(b)处理方法二;(c)处理方法三

(一)裸导线损伤的绑扎前的准备工作

为保证导线绑扎后的导电性能符合导线修补质量要求有关规定的要求,在导线损伤处绑扎修复前,应使用钢丝刷和汽油将损伤处(大于绑扎长度)导线及扎线清洗干净,晾干后,在导线上涂一层导电脂。

(二)处理方法一

裸导线损伤处理的第一种方法如图6-93(a)所示。具体操作过程如下所述。

(1)取一与导线材料相同且直径不小于2mm的扎线,将扎线在距尾线端头150mm处对折并拧麻花2～3道,以导线受损中心为基准,在距离受损中心50mm(若绑扎长度需超过100mm时,应取总长的一半)处将尾线平行并贴紧导线,扎线顺导线绕圈,如图6-94(a)所示。

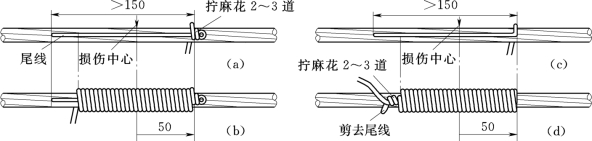

图6-94　导线损伤的绑扎处理方法及过程分解图

(a)方法一起头绑扎;(b)中间绑扎;(c)方法二、三起头绑扎;(d)收尾绑扎

(2)由右向左依次顺序地将扎线在导线上紧密缠绕绑扎100mm长度以上,如图6-94(b)所示。

(3)将扎线与尾线合并,用手钳拧麻花2～3道,剪去多余线头,并用手钳轻轻拍平线头,使之紧贴导线,绑扎完成。最终外形如图6-93(a)所示。(www.daowen.com)

(三)处理方法二

裸导线损伤绑扎处理的第二种方法如图6-93(b)所示。其具体的操作过程如下所述。

(1)取一与导线材料相同且直径不小于2mm的扎线,将扎线在距尾线端头150mm处折直弯,以导线受损中心为基准,在距离受损中心50mm(若绑扎长度需超过100mm时,应取总长的1/2)处将尾线平行并贴紧导线,以扎线直弯横向顺导线绕圈,如图6-94(c)所示。

(2)由右向左依次顺序地将扎线在导线上紧密缠绕绑扎100mm长度以上,将扎线和尾线合并拧麻花2～3道,剪去尾线线头(短头),如图6-94(d)所示。

(3)继续将扎线在导线上平绕2～3圈,剪去多余线头,将扎线线头圆滑地缠绕并紧贴导线,完成全部绑扎,其绑扎外形如图6-93(b)所示。

(四)处理方法三

裸导线损伤绑扎处理的第三种方法实质是前面方法一和方法二的综合,绑扎效果如图6-93(c)所示。其操作过程可参照上述处理方法一和二进行,即按图6-94(c)所示方法进行起头绑扎,中间绑扎与上述方法一、二的过程相同,收尾参照(二)处理方法一的步骤(3)进行。

(五)导线损伤缠绕绑扎的基本要求

(1)绑线的直径应不小于2mm。

(2)绑线的材质应与导线材料相同。

(3)扎线绑扎缠绕方向与导线的绕向一致。

(4)绑扎应紧密、光滑、平整,其缠绕过程禁用手钳(钢丝钳)卡(夹)线收紧,以避免造成二次损伤。

(5)绑扎中心应以损伤中心为基准,当小范围连续损伤时,应取其受损范围中心为基准。

(6)绑扎长度应不少于100mm。
