根据《架空绝缘配电线路的施工及验收规程》(DL/T602—1996)及《农村低压电力技术规程》(DL/T499—2001)的有关规定,当采用UT形线夹及楔形线夹固定安装拉线时的基本要求如下所述。
(1)安装前丝扣上应涂润滑剂。
(2)线夹舌板与拉线接触应紧密,受力后无滑动现象,线夹凸肚应在尾线侧,安装时不应损伤线股。
(3)拉线弯曲部分不应明显松脱,拉线断头处与拉线应有可靠固定。拉线处露出的尾线长度以400mm为宜(上把为300~400mm,下把为300~500mm);尾线回头后与本线应扎牢,并在扎线及尾线端头上涂红油漆进行防腐处理。
(4)上、下楔形线夹及UT形线夹的凸肚和尾线方向应一致,同一组拉线使用双线夹并采用连板时,其尾线端的方向应统一。
(5)UT形线夹或花篮螺栓的螺杆应露扣,并应有不小于1/2螺杆丝扣长度可供调紧,调整后,UT形线夹的双螺母应并紧,花篮螺栓应封固。
(6)水平拉线的拉桩杆的埋设深度不应小于杆长的1/6,拉线距路面中心的垂直距离不应小于6m,拉桩坠线与拉桩杆夹角不应小于30°,拉桩杆应向张力反方向倾斜10°~20°,坠线上端距杆顶应为250mm;水平拉线对通车路面边缘的垂直距离不应小于5m。
(7)拉线应根据电杆的受力情况装设。正常情况下,拉线与电杆的夹角宜采用45°,如受地形限制,可适当减少,但不应小于30°。(www.daowen.com)
(8)拉线装设方向一般在30°及以内的转角杆设合力拉线,拉线应设在线路外角的平分线上;30°以上的转角杆拉线应按线路导线方向分别设置,每条拉线应向外角的分角线方向移0.5~1.0m;终端杆的拉线应设在线路中心线的延长线上;防风拉线应与线路方向垂直。
(9)拉线坑深度按受力大小及地质情况确定,一般为1.2~2.2m深,拉线棒露出地面长度为500~700mm。拉线棒最小直径应不小于16mm。拉线棒通常采取热镀锌防腐,严重腐蚀地区,拉线棒直径应适当加大2~4mm或采取其他有效的防腐措施。
(10)当拉线位于交通要道或人易接触的地方,须加装警示套管保护。套管上端垂直距地面不应小于1.8m,并应涂有明显红、白相间油漆的标志。
(11)一般情况下水泥杆可以不装拉线绝缘子,但当10kV线路的拉线从导线之间穿过或跨越导线时,按规定要装设拉紧绝缘子;0.4kV线路拉线一律要装设拉紧绝缘子,且要求在断拉线情况下拉紧绝缘子距地面不应小于2.5m。
拉线绝缘子的安装,应按规定将上、下拉线交叉套在拉线绝缘子上,用10#镀锌铁丝绑扎(绑扎长度不少于100mm)或钢线卡(也叫元宝螺丝,至少3个)将尾线锁紧,这样即使拉线绝缘子损坏,其上、下拉线也不会断开脱落,具体安装如图6-70所示。

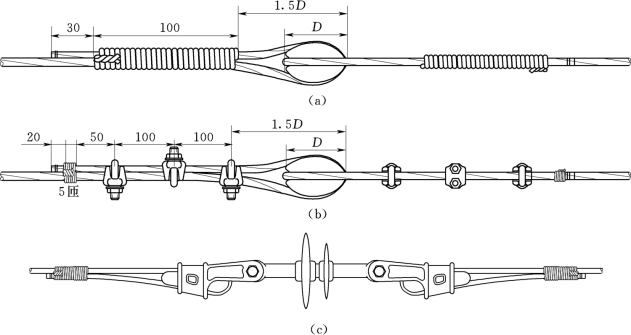

图6-70 拉线绝缘子的安装
(a)镀锌铁丝绑扎方式安装;(b)钢线卡固定方式安装;(c)复合拉线绝缘子的安装方法
